Polea de distribución iHF para transmisión de potencia, transporte ligero MXL/XL/L/H
Poleas de distribución iHF MXL/XL/L
Características del producto:
1. Accionamiento síncrono de alta precisión
La estructura dentada mecanizada con precisión garantiza un acoplamiento firme entre la correa y la polea, evitando eficazmente el deslizamiento y la desalineación.
La precisa relación de transmisión lo hace adecuado para equipos de transporte livianos que requieren una alta precisión de posicionamiento.
El paso de los dientes y las especificaciones se ajustan a los estándares internacionales (MXL, XL, L, H, etc.), lo que permite un fácil reemplazo e intercambiabilidad.
2. Alta eficiencia y bajo nivel de ruido
La eficiencia de transmisión supera el 98%, con una pérdida mínima de potencia.
Su suave acoplamiento, baja vibración y bajo nivel de ruido durante el funcionamiento lo hacen ideal para entornos sensibles al ruido, como oficinas y plantas de procesamiento de alimentos.
Su diseño de baja fricción reduce el desgaste de la correa y la polea, prolongando así su vida útil.
3. Diseño compacto para una fácil instalación
Se dispone de una variedad de interfaces de montaje, incluyendo agujeros estándar, chaveteros, tornillos de fijación y manguitos de expansión.
Su diseño compacto facilita la integración en sistemas de transporte, ahorrando espacio para el equipo.
La sustitución es sencilla y no requiere un desmontaje exhaustivo del equipo.
Ofrecemos soluciones confiables de transmisión de potencia en múltiples pasos (MXL 2,032 mm, XL 5,08 mm, L 9,525 mm), diseñadas para la transmisión de par moderado, transporte ligero y aplicaciones de alta velocidad. La configuración MXL, de ingeniería de precisión, satisface las necesidades de accionamiento de alta velocidad en equipos compactos; el versátil perfil XL es adecuado para diversos escenarios de alta velocidad; mientras que la robusta construcción de la serie L combina una mayor integridad estructural con una tolerancia superior a la velocidad lineal. Estas poleas representan la solución óptima para líneas de automatización, maquinaria compacta y sistemas de manipulación de materiales.
Polea de distribución MXL
| Tipo | Material | Tratamiento de superficies | ||||
| Ancho de la correa: 4,8 mm (3/16 de pulgada) | Ancho de la correa: 6,4 mm (1/4 de pulgada) | Ancho de la correa: 9,5 mm (3/8 de pulgada) | Ancho de la correa: 12,7 mm (1/2 pulgada) | Polea | Brida | |
| A: 6 W: 10 L: 16,5 | A: 7,5 W: 11,5 L: 18 | A:11 W: 15 L: 22 | A: 14 W: 19 L: 25 | |||
| AW**MXL019 | AW**MXL025 | AW**MXL037 | AW**MXL050 | 6061 | 6061 | Anodizado natural |
| AB**MXL019 | AB**MXL025 | AB**MXL037 | AB**MXL050 | Anodizado negro | ||
| AH**MXL019 | AH**MXL025 | AH**MXL037 | AH**MXL050 | Anodizado duro | ||
| AN**MXL019 | AN**MXL025 | AN**MXL037 | AN**MXL050 | Niquelado | ||
| - | SF**MXL025 | SF**MXL037 | - | S45C | S45C | Recubrimiento de óxido negro |
| - | SN**MXL025 | SN**MXL037 | - | Niquelado | ||
| - | SU**MXL025 | SU**MXL037 | - | SUS303 | - | |
Polea de distribución XL
| Tipo | Material | Tratamiento de superficies | ||||
| Ancho de la correa: 6,4 mm (1/4 de pulgada) | Ancho de la correa: 7,9 mm (5/16 de pulgada) | Ancho de la correa: 9,5 mm (3/8 de pulgada) | Ancho de la correa: 12,7 mm (1/2 pulgada) | Polea | Brida | |
| A:7.5 An:12.5 L:21 | A:9 An:14 L:23 | A:11 An:16 L:25 | A:14 W:19 L:28 | |||
| AW**XL025 | AW**XL031 | AW**XL037 | AW**XL050 | 6061 | 6061 | Anodizado natural |
| AB**XL025 | AB**XL031 | AB**XL037 | AB**XL050 | Anodizado negro | ||
| AH**XL025 | AH**XL031 | AH**XL037 | AH**XL050 | Anodizado duro | ||
| AN**XL025 | AN**XL031 | AN**XL037 | AN**XL050 | Niquelado | ||
| SF**XL025 | - | SF**XL037 | SF**XL050 | S45C | SPCC | Recubrimiento de óxido negro |
| SN**XL025 | - | SN**XL037 | SN**XL050 | Niquelado | ||
| SU**XL025 | - | SU**XL037 | SU**XL050 | SUS303 | - | |
Polea de distribución L
| Tipo | Material | Tratamiento de superficies | ||||
| Ancho de la correa: 12,7 mm (1/2 pulgada) | Ancho de la correa: 19,1 mm (3/4 de pulgada) | Ancho de la correa: 25,4 mm (1 pulgada) | Ancho de la correa: 38,1 mm (1,5 pulgadas) | Polea | Brida | |
| A:14 W:19 L:31(39) | A:21 W:26 L:38(46) | A:27 W:32 L:44(53) | A:40 An:45 L:57 | |||
| AW**L050 | AW**L075 | AW**L100 | AW**L150 | 6061 | 6061 | Anodizado natural |
| AB**L050 | AB**L075 | AB**L100 | AB**L150 | Anodizado negro | ||
| AH**L050 | AH**L075 | AH**L100 | AH**L150 | Anodizado duro | ||
| AN**L050 | AN**L075 | AN**L100 | AN**L150 | Niquelado | ||
| SF**L050 | SF**L075 | SF**L100 | SF**L150 | S45C | SPCC | Recubrimiento de óxido negro |
| SN**L050 | SN**L075 | SN**L100 | SN**L150 | Niquelado | ||
Polea de distribución H
| Tipo | Material | Tratamiento de superficies | ||||
| Ancho de la correa: 19,1 mm (3/4 de pulgada) | Ancho de la correa: 25,4 mm (1 pulgada) | Ancho de la correa: 38,1 mm (1,5 pulgadas) | Ancho de la correa: 50,8 mm (2 pulgadas) | Polea | Brida | |
| A:21 W:26 L:41 | A:27 An:32 L:47 | A:40 W:45 L:60 | A:54 W:59 L:74 | |||
| AW**H075 | AW**H100 | AW**H150 | AW**H200 | 6061 | 6061 | Anodizado natural |
| AB**H075 | AB**H100 | AB**H150 | AB**H200 | Anodizado negro | ||
| AH**H075 | AH**H100 | AH**H150 | AH**H200 | Anodizado duro | ||
| AN**H075 | AN**H100 | AN**H150 | AN**H200 | Niquelado | ||
| SF**H075 | SF**H100 | SF**H150 | SF**H200 | S45C | SPCC | Recubrimiento de óxido negro |
| SN**H075 | SN**H100 | SN**H150 | SN**H200 | Niquelado | ||
Polea de distribución MXL
Polea de distribución XL
Polea de distribución L
Polea de distribución H

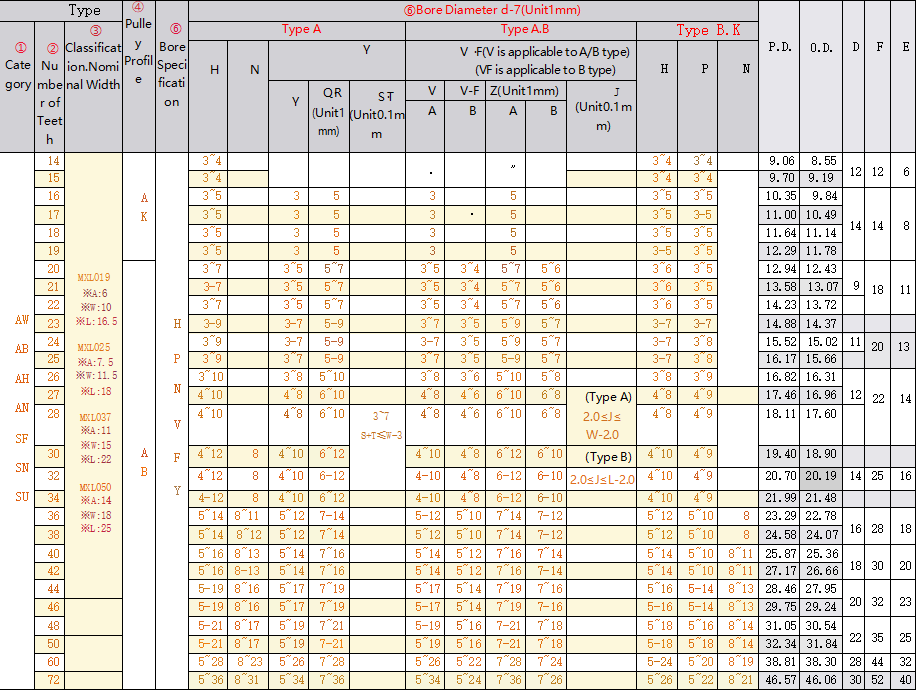

Polea de distribución MXL
Perfil del diente ① Perfil de la polea
Tipo K Tipo B Tipo A
Número después de △: Número de dientes: 23 o menos
Las dimensiones de la ranura pueden variar ligeramente según el número de dientes. Paso de diente (2,032 mm).
Para las especificaciones de agujeros de eje H (agujero redondo), V, F (agujero escalonado) e Y (agujero escalonado en ambos extremos), no hay agujeros roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
* Para poleas de tipo A y agujeros de eje con P o N, los dos agujeros roscados están ubicados aproximadamente a 120° o 90° del centro de la ranura del diente.
Polea de distribución XL
Perfil del diente ① Perfil de la polea
Tipo B Tipo A
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente (5,08 mm).
Para las especificaciones de agujeros de eje H (agujero redondo), V, F (agujero escalonado) e Y (agujero escalonado en ambos extremos), no hay agujeros roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Dimensión H: L50 = 5; L075 = 8; L100 = 11
* Para poleas de tipo A y agujeros de eje con P o N, los dos agujeros roscados están ubicados aproximadamente a 120° o 90° del centro de la ranura del diente.

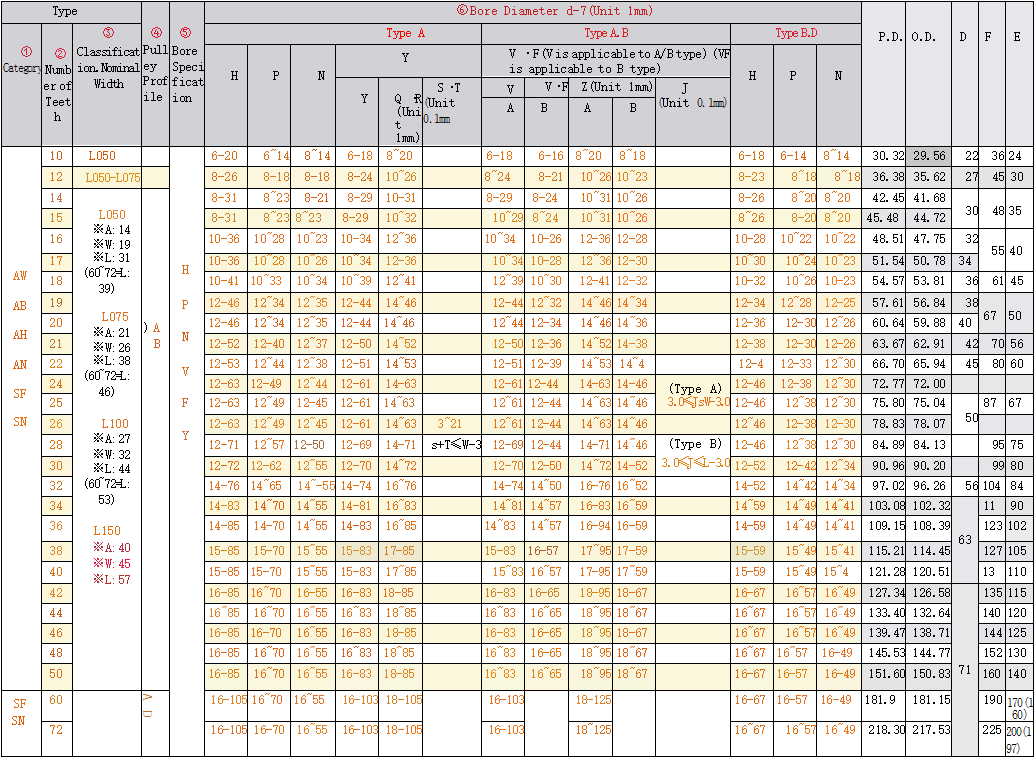

Polea de distribución L

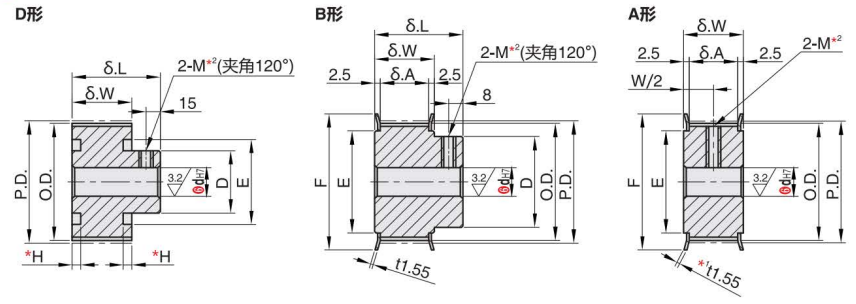

Perfil del diente ① Perfil de la polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente (9,525 mm).
Para 60 o 72 dientes, t = 2 (costillas cortadas).
Para las especificaciones de agujeros de eje H (agujero redondo), V, F (agujero escalonado) e Y (agujero escalonado en ambos extremos), no hay agujeros roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Dimensión H: L50 = 5; L075 = 8; L100 = 11
Las dimensiones L (entre paréntesis) son para 60 a 72 dientes.
* Para poleas con configuración tipo A y agujeros de eje tipo P o N, los dos agujeros roscados están ubicados aproximadamente a 120° o 90° del centro de la ranura del diente.

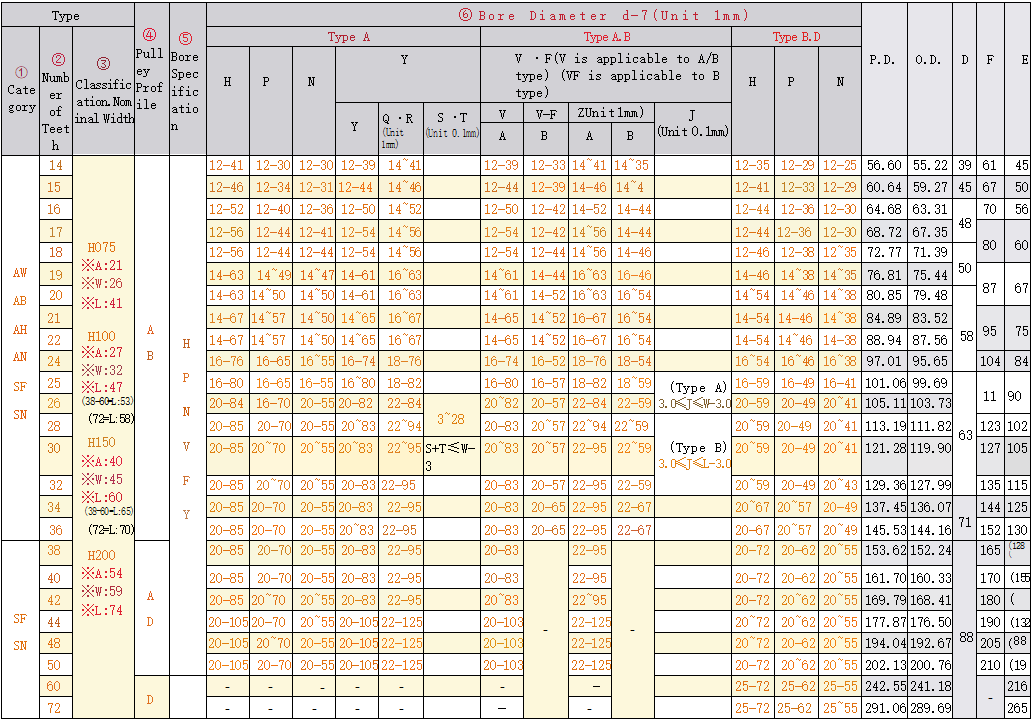

Polea de distribución H
Perfil del diente ① Perfil de la polea
Número después de △: Número de dientes: 19 o menos.
Las dimensiones de la ranura pueden variar ligeramente dependiendo del número de dientes. Paso de diente (12,7 mm).
Para 38-50 dientes, t = 2 (costillas cortadas).
Para las especificaciones de agujeros de eje H (agujero redondo), V, F (agujero escalonado) e Y (agujero escalonado en ambos extremos), no hay agujeros roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Dimensión H: H100 = 11; H150 = 14
* Para poleas con tipo A y agujeros de eje P o N, los dos agujeros roscados están ubicados aproximadamente a 120° o 90° del centro de la ranura.
