Posición: Casa > Centro de productos > iHF > Polea de distribución > Polea de correa de distribución iHF de posicionamiento de alta precisión 2GT 3GT 5GT 8YU
Polea de correa de distribución iHF de posicionamiento de alta precisión 2GT 3GT 5GT 8YU
Poleas de distribución de dientes curvos serie iHF GT
Características del producto:
Rendimiento de posicionamiento de alta precisión
Transmisión sin juego: los dientes engranan firmemente con la correa, lo que elimina el juego durante la rotación hacia adelante y hacia atrás y mejora la precisión de posicionamiento.
Precisión de posicionamiento a nivel de micrones: la precisión de mecanizado de paso alto garantiza una relación de transmisión estable incluso durante el funcionamiento a largo plazo.
Adecuado para aplicaciones que requieren alta repetibilidad, como máquinas herramienta CNC y equipos de medición de precisión.
Accionamiento síncrono estable
El diseño de los dientes garantiza un enganche suave entre la correa y la polea, una relación de transmisión constante y cero fluctuaciones de velocidad.
Esto evita errores de posicionamiento causados por deslizamiento, lo que lo hace adecuado para arranques y frenadas de alta frecuencia.
Mantiene la transmisión estable incluso a altas velocidades, reduciendo la vibración y el ruido.
Proceso de fabricación de alta precisión
Mediante el mecanizado de precisión CNC, la precisión del paso de los dientes, la concentricidad y el descentramiento circular cumplen con los estándares internacionales.
El equilibrio dinámico garantiza cero vibraciones excéntricas incluso a altas velocidades.
Cada polea se somete a una rigurosa inspección de calidad dimensional y de superficie para garantizar un ensamblaje uniforme.
Ofrecen accionamientos de posicionamiento de alta precisión con un juego mínimo, diseñados específicamente para sistemas de posicionamiento de precisión. Ofrecen un funcionamiento ultrasilencioso y están disponibles con especificaciones de paso estándar de 2 mm, 3 mm, 5 mm y 8 mm.

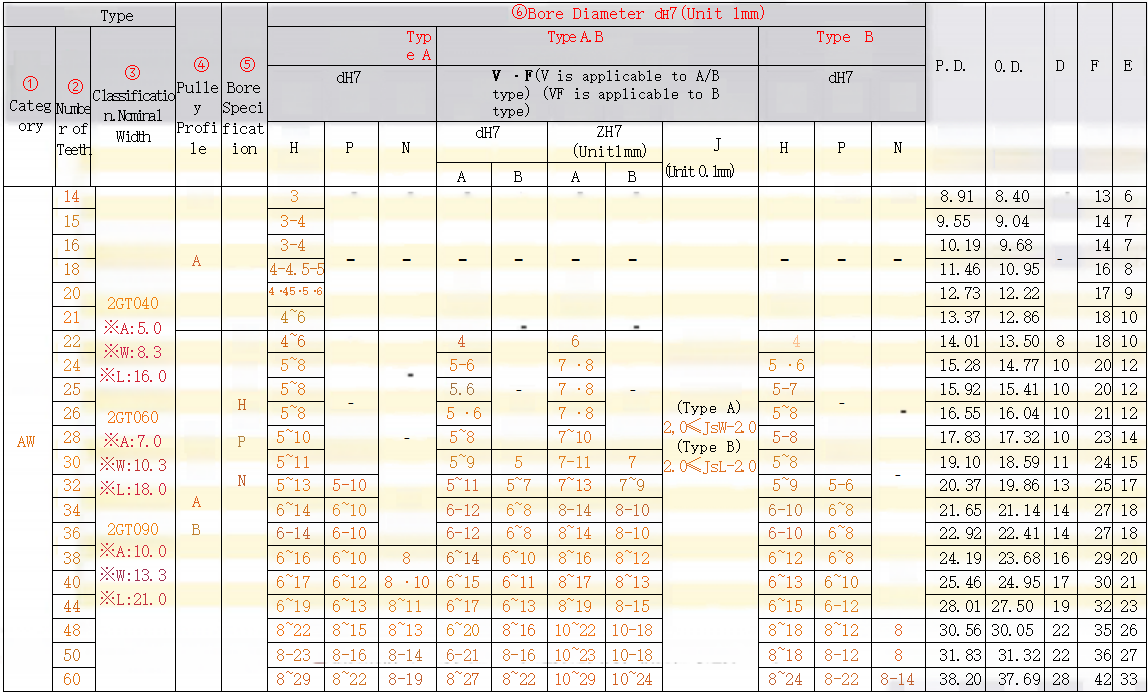

Polea de distribución 2GT
| Tipo | Material | Tratamiento de superficies | |||
| Ancho de la correa: 4 mm | Ancho de la correa: 6 mm | Ancho de la correa: 9 mm | Polea | Brida | |
| A: 5.0 An: 8.3 L: 16.0 | A:7.0 Ancho: 10.3 Largo: 18.0 | A:10.0 Ancho: 13.3 Largo: 21.0 | |||
| AW**2GT040 | AW**2GT060 | AW**2GT090 | 6061 | 6061 | Anodizado natural |

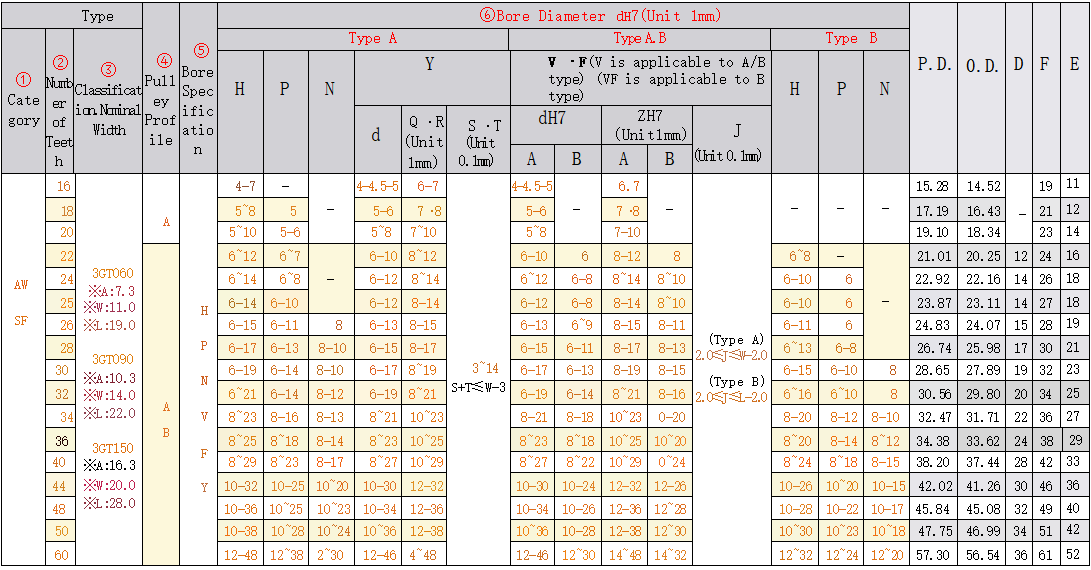

Polea de distribución 3GT
| Tipo | Material | Tratamiento de superficies | |||
| Ancho de la correa: 6 mm | Ancho de la correa: 9 mm | Ancho de la correa: 15 mm | Polea | Brida | |
| A: 7,3 W: 11,0 L: 19,0 | A:10.3 Ancho: 14.0 Largo: 22.0 | A:16.3 Ancho: 20.0 Largo: 28.0 | |||
| AW**3GT060 | AW**3GT090 | AW**3GT150 | 6061 | 6061 | Anodizado natural |
| SF**3GT060 | SF**3GT090 | SF**3GT150 | S45C | S45C | Recubrimiento de óxido negro |

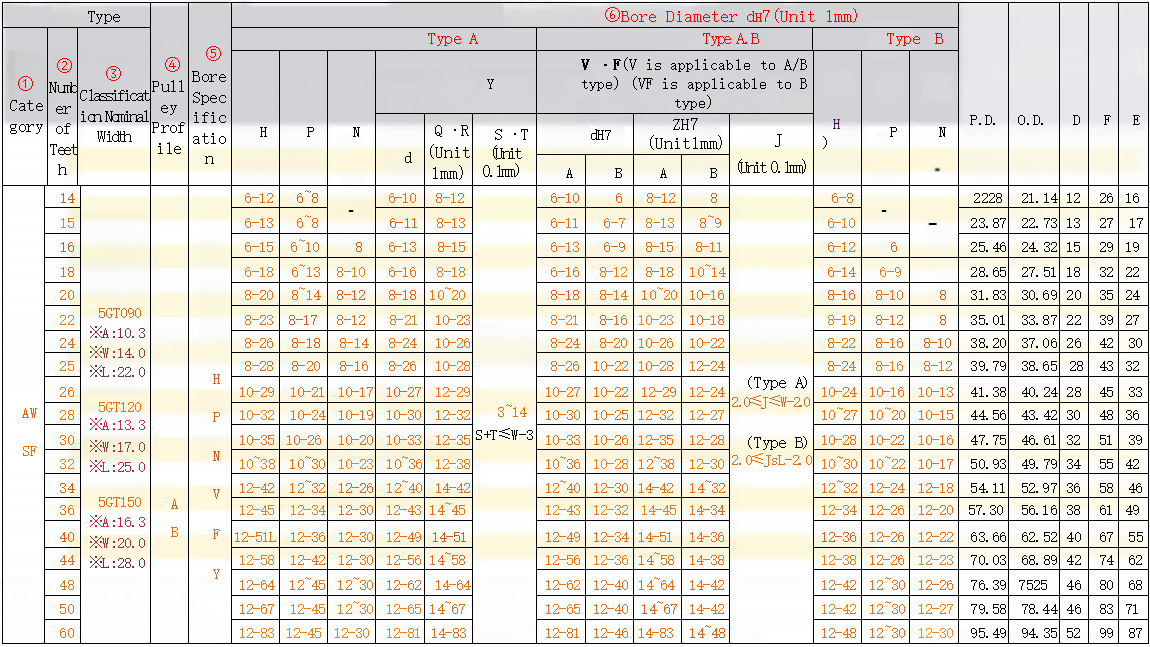

Polea de distribución 5GT
| Tipo | Material | Tratamiento de superficies | |||
| Ancho de la correa: 9 mm | Ancho de la correa: 12 mm | Ancho de la correa: 15 mm | Polea | Brida | |
| A: 10,3 An: 14,0 L: 22,0 | A:13.3 Ancho: 17.0 Largo: 25.0 | A:16.3 Ancho: 20.0 Largo: 28.0 | |||
| AW**5GT090 | AW**5GT120 | AW**5GT150 | 6061 | 6061 | Anodizado natural |
| SF**5GT090 | SF**5GT120 | SF**5GT150 | S45C | S45C | Recubrimiento de óxido negro |
Polea de distribución 8YU
| Tipo | Material | Tratamiento de superficies | |||
| Ancho de la correa: 15 mm | Ancho de la correa: 20 mm | Ancho de la correa: 25 mm | Polea | Brida | |
| A: 16,7 An: 23,0 L: 43,0 | A:21.7 Ancho: 28.0 Largo: 48.0 | A: 26,7 An: 33,0 L: 53,0 | |||
| AW**8YU150 | AW**8YU200 | AW**8YU250 | 6061 | 6061 | Anodizado natural |
| SF**8YU150 | SF**8YU200 | SF**8YU250 | S45C | S45C | Recubrimiento de óxido negro |
Polea de distribución 2GT
Polea de distribución 3GT
Polea de distribución 5GT
Polea de distribución 8YU

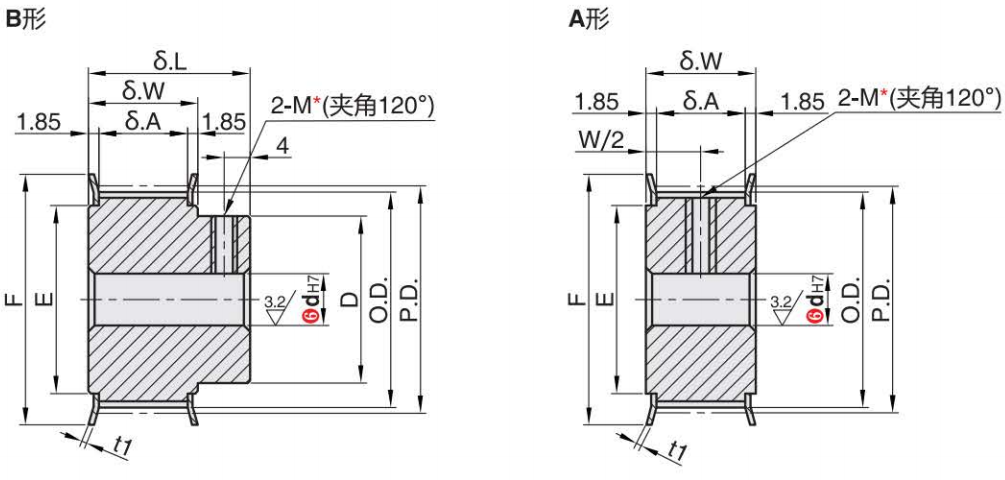

Polea de distribución 2GT

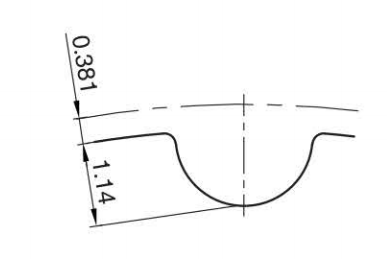

④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente dependiendo del número de dientes.
Paso de dientes (2 mm)
Para la especificación de orificio del eje H (orificio redondo), no hay orificios roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
* Para poleas con orificios de eje tipo A y orificios P o N, los dos orificios roscados están ubicados aproximadamente a 120° o 90° del centro de la ranura del diente.

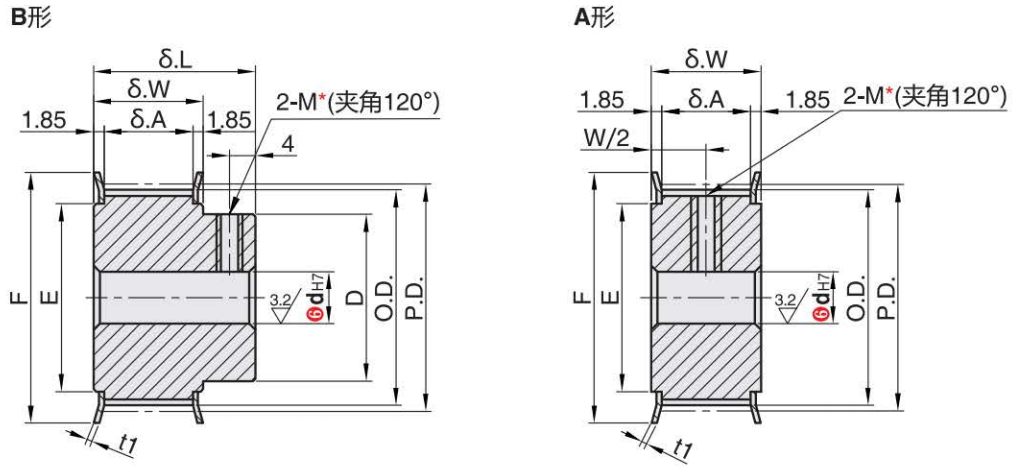

Polea de distribución 3GT
④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente dependiendo del número de dientes.
Paso de diente (3 mm)
Para las especificaciones de agujeros de eje H (agujero redondo), Y, F (agujero escalonado) o Y (agujero escalonado en ambos extremos), no hay agujeros roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
* Para poleas con tipo A y agujeros de eje P o N, los dos agujeros roscados están ubicados aproximadamente a 120° o 90° del centro de la ranura del diente.
Polea de distribución 5GT

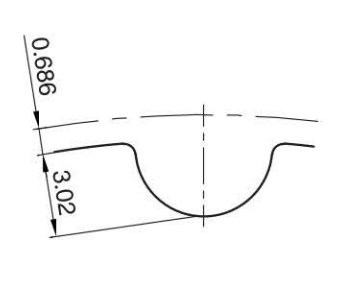

④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente dependiendo del número de dientes.
Paso de diente (5 mm)
Para las especificaciones de agujeros de eje H (agujero redondo), V, F (agujero escalonado) e Y (agujero escalonado en ambos extremos), no hay agujeros roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
* Para poleas con orificios de eje tipo A y con ángulos P o N, los dos orificios roscados se ubican aproximadamente a 120° o 90° del centro de la ranura del diente.
Polea de distribución 8YU
④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente dependiendo del número de dientes.
Paso de diente (8 mm)
Para las especificaciones de agujeros de eje H (agujero redondo), V, F (agujero escalonado) e Y (agujero escalonado en ambos extremos), no hay agujeros roscados.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
* Para poleas con orificios de eje tipo A y con ángulos P o N, los dos orificios roscados se ubican aproximadamente a 120° o 90° del centro de la ranura del diente.
