Polea de distribución de correa de transmisión sin llave iHF para dobladora
Enviar consulta ahora
Posición: Casa > Centro de productos > iHF > Polea de distribución sin llave > Polea de distribución iHF con polea estándar sin chaveta tipo T5/T10
Polea de distribución iHF con polea estándar sin chaveta tipo T5/T10
Las poleas de distribución sin chaveta iHF, modelos T5/T10, presentan perfiles de dientes trapezoidales diseñados para aplicaciones de transmisión de potencia ligeras, con una función de autocentrado opcional. La selección de la polea requiere una evaluación exhaustiva de los siguientes parámetros: ① Especificaciones geométricas: Perfil del diente, número de dientes, ancho de la correa. ② Propiedades del material: Material base, tratamientos superficiales. ③ Configuración mecánica: Geometría de la polea, diámetro del orificio.
Características del producto:
Conexión sin reacciones adversas
El sistema de sujeción sin llave garantiza un ajuste rígido, eliminando la holgura para un funcionamiento más suave y una mayor fiabilidad.
Alto rendimiento de par
La distribución uniforme de la fuerza a través del eje y el cubo permite una capacidad de par superior, ideal para uso a alta velocidad y con cargas elevadas.
Fácil instalación
No requiere chaveteros ni tornillos de fijación; el montaje y desmontaje rápidos reducen el tiempo de inactividad y el mantenimiento.
Protección del eje
El diseño de la abrazadera evita daños en la superficie, prolongando la vida útil del eje y de los componentes.
Precisión con perfiles T5/T10
Los perfiles precisos de los dientes proporcionan una sincronización precisa, una distribución de carga equilibrada y un deslizamiento mínimo.
Amplias aplicaciones
Adecuado para automatización, robótica, cintas transportadoras, maquinaria CNC, embalaje, textiles y sistemas de impresión.
A diferencia de las poleas tradicionales con chavetas o tornillos de fijación, el diseño sin chaveta utiliza un sistema de sujeción por fricción para garantizar una transmisión de par fiable y un posicionamiento preciso. Esto no solo mejora el rendimiento, sino que también protege el eje y reduce los costes de mantenimiento.
Polea de distribución T5
| Tipo | Material | Tratamiento de superficies | |||||||
| Ancho de la correa: 10 mm | Ancho de la correa: 15 mm | Ancho de la correa: 20 mm | Ancho de la correa: 25 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 11 W: 16 | A: 17 W: 22 | A:22 W:27 | A: 27 W: 32 | ||||||
| AW**T5K100 | AW**T5K150 | AW**T5K200 | AW**T5K250 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**T5K100 | AH**T5K150 | AH**T5K200 | AH**T5K250 | Anodizado duro | |||||
Polea de distribución T10
| Tipo | Material | Tratamiento de superficies | |||||||||
| Ancho de la correa: 15 mm | Ancho de la correa: 20 mm | Ancho de la correa: 25 mm | Ancho de la correa: 30 mm | Ancho de la correa: 40 mm | Ancho de la correa: 50 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 17 W: 22 | A:22 W: 27 | A: 27 W: 32 | A:32 W:37 | A: 43 W: 48 | A: 53 W: 58 | ||||||
| AW**T10K150 | AW**T10KK200 | AW**T10K250 | AW**T10K300 | AW**T10K400 | AW**T10K500 | 6061 | 6061 | S45C | Anodizado natural | - | |
| AH**T10K150 | AH**T10K200 | AH**T10K250 | AH**T10K300 | - | - | Anodizado duro | |||||
| AN**T10K150 | AN**T10K200 | AN**T10K250 | AN**T10K300 | - | - | Niquelado | |||||
| SF**T10K150 | SF**T10K200 | SF**T10K250 | SF**T10K300 | SF**T10K400 | SF**T10K500 | S45C | SPCC | S45C | Recubrimiento de óxido negro | ||
| SN**T10K150 | SN**T10K200 | SN**T10K250 | SN**T10K300 | SN**T10K400 | SN**T10K500 | Niquelado | |||||
Polea de distribución T5
Polea de distribución T10
Polea de distribución T5
④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (5 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.

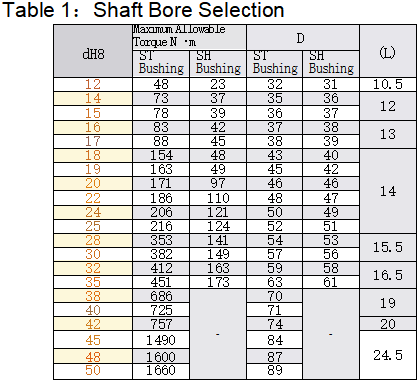

Los bujes están disponibles en dos tipos: ST y SH.
Polea de distribución T10
④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (10 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.
