Polea de distribución con bloqueo sin llave de alto par iHF para aplicaciones industriales
: Casa > Centro de productos > iHF > Polea de distribución sin llave > Polea de distribución de correa de transmisión sin llave iHF para dobladora
Polea de distribución de correa de transmisión sin llave iHF para dobladora
Las poleas de correa de distribución sin llave iHF serie estándar (modelos XL (5,08 mm)/L (9,525 mm)/H (12,7 mm)) son adecuadas para aplicaciones de transmisión estándar y transporte de servicio liviano, disponibles con una función de autocentrado opcional.
:
Alto par y estabilidad
La sujeción sin llave distribuye uniformemente la fuerza para una transmisión de torque superior, ideal para operaciones de doblado de alta velocidad y alta carga.
Precisión sin juego
El ajuste rígido garantiza una sincronización precisa, mejorando la precisión de flexión, reduciendo la vibración y mejorando la confiabilidad.
Fácil instalación y mantenimiento
No se requieren chaveteros ni mecanizado adicional; el montaje y desmontaje rápidos minimizan el tiempo de inactividad y los costos.
Sincronización precisa
La geometría optimizada de los dientes garantiza una sincronización precisa para obtener resultados de doblado consistentes.
Construcción duradera
Diseñado con materiales robustos para un rendimiento duradero en entornos industriales exigentes.
Compatibilidad versátil
Disponible en varios tamaños y perfiles, adaptable a diferentes máquinas dobladoras y configuraciones personalizadas.
Ya sea en el procesamiento de chapa metálica, automatización industrial o aplicaciones de maquinaria pesada, esta polea mejora el rendimiento de la máquina dobladora al tiempo que reduce el tiempo de inactividad y los costos de mantenimiento.
Polea de distribución sin llave XL
| Tipo | Material | Tratamiento de superficies | ||||
| Ancho de la correa: 12,7 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A:14 W:19 | ||||||
| AW**XLK127 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| SF**XLK127 | S45C | S45C | S45C | Recubrimiento de óxido negro | Recubrimiento de óxido negro | |
Polea de distribución sin llave L
| Tipo | Material | Tratamiento de superficies | |||||||
| Ancho de la correa: 12,7 mm (1/2 pulgada) | Ancho de la correa: 19,1 mm (3/4 pulgadas) | Ancho de la correa: 25,41 mm (1 pulgada) | Ancho de la correa: 38,1 mm (1,5 pulgadas) | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A:14 W:19 | A:21 W:26 | A: 27 W: 32 | A: 40 W: 45 | ||||||
| AW**LK127 | AW**LK191 | AW**LK254 | AW**LK381 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**LK127 | AH**LK191 | AH**LK254 | AH**LK381 | Anodizado duro | |||||
| AN**LK127 | AN**LK191 | AN**LK254 | AN**LK381 | Niquelado | |||||
| SF**LK127 | SF**LK191 | SF**LK254 | SF**LK381 | S45C | S45C | S45C | Recubrimiento de óxido negro | ||
| SN**LK127 | SN**LK191 | SN**LK254 | SN**LK381 | Niquelado | |||||
Polea de distribución sin llave H
| Tipo | Material | Tratamiento de superficies | |||||||
| Ancho de la correa: 19,1 mm (3/4 pulgadas) | Ancho de la correa: 25,4 mm (1 pulgada) | Ancho de la correa: 38,1 mm (1,5 pulgadas) | Ancho de la correa: 50,8 mm (2 pulgadas) | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A:21 W:26 | A: 27 W: 32 | A: 40 W: 45 | A: 54 W: 59 | ||||||
| AW**HK191 | AW**HK254 | AW**HK381 | AW**HK508 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| SF**HK191 | SF**HK254 | SF**HK381 | SF**HK508 | S45C | SPCC | S45C | Recubrimiento de óxido negro | ||
| SN**HK191 | SN**HK254 | SN**HK381 | SN**HK508 | Niquelado | |||||
Polea de distribución sin llave XL
Polea de distribución sin llave L
Polea de distribución sin llave H
Polea de distribución sin llave XL

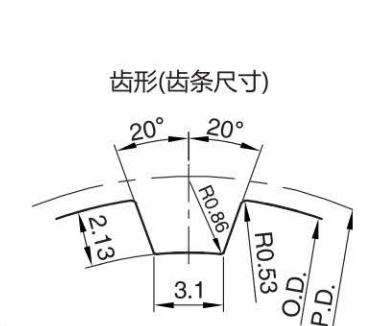

④ Perfil de la polea
Las dimensiones de las ranuras dentaria varían ligeramente según el número de dientes. Paso dentario: 5,08 mm.
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.
Polea de distribución sin llave L
④ Perfil de la polea
Las dimensiones de las ranuras dentaria varían ligeramente según el número de dientes. Paso dentado: 9,525 mm.
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.
Polea de distribución sin llave H
④ Perfil de la polea
Número después de △: Número de dientes: 19 o menos
Las dimensiones de las ranuras pueden variar ligeramente según el número de dientes. Paso de dientes: (12,7 mm)
Las bridas están remachadas.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
En la dimensión Y (interior), HM100 es para diámetros de orificio de eje de 24 o más, y HM150 y HM200 son para diámetros de orificio de eje de 35 o más.
Tipo MLM con buje.
:
-
*
-
*
-
*
-
-
