Poleas de distribución de alto par tipo abrazadera iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Las poleas de sincronización tipo abrazadera iHF ofrecen una instalación rápida, una alta precisión de posicionamiento repetitivo y una estructura compacta; diseñadas para sistemas de transmisión de maquinaria de envasado que requieren especificaciones estrictas de espacio y precisión.

Características del producto:

Alta capacidad de par : la distribución uniforme de la fuerza a través del eje y el cubo proporciona una transmisión de par superior para uso a alta velocidad y carga elevada.

Conexión sin holgura : el diseño tipo abrazadera garantiza un ajuste rígido y preciso, evitando la desalineación y mejorando el control del movimiento.

Fácil instalación : no requiere chaveteros ni tornillos de fijación; el montaje y desmontaje rápidos reducen el tiempo de inactividad.

Protección del eje : la sujeción por fricción evita daños en la superficie, prolongando la vida útil del eje.

Alta precisión : la geometría optimizada de los dientes y las tolerancias ajustadas garantizan una sincronización y una temporización precisas.

Amplia gama de aplicaciones : disponible en múltiples perfiles, adecuado para las industrias de automatización, transportadores, embalaje, CNC, textil e impresión.

En los sistemas modernos de transmisión de potencia, las poleas de sincronización de alto par con abrazadera iHF se han consolidado como una solución fiable para industrias que exigen precisión, durabilidad y alta eficiencia. A diferencia de las poleas tradicionales con chaveta, las poleas con abrazadera emplean una avanzada conexión de sujeción por fricción que garantiza una transmisión de par fiable sin necesidad de chavetero ni tornillos de fijación. Este diseño innovador no solo mejora el rendimiento, sino que también prolonga la vida útil de todo el sistema de transmisión.

Poleas de distribución de alto par tipo abrazadera iHF S3M/HTD3M/S5M/HTD5M/S8M/HTD8M

Obtenga una cotización gratuita

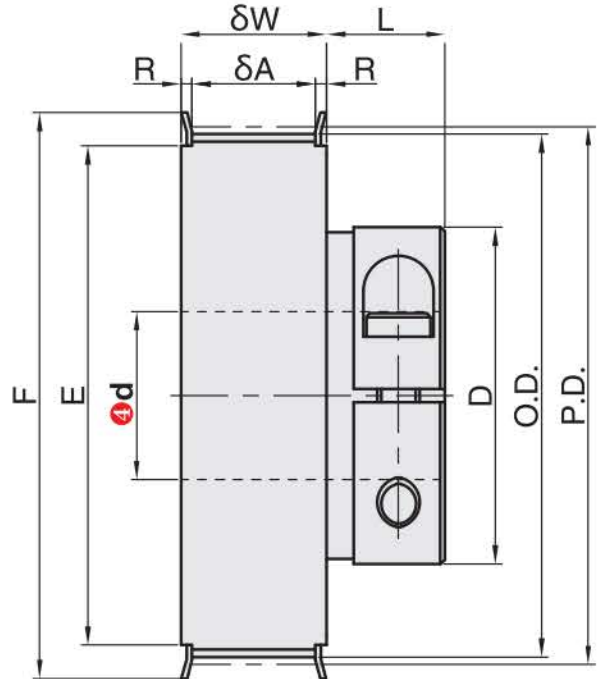

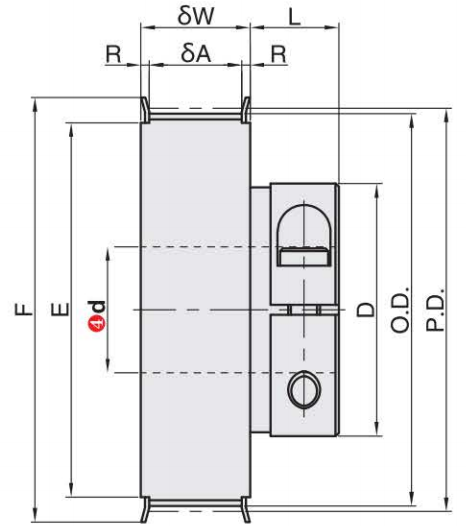

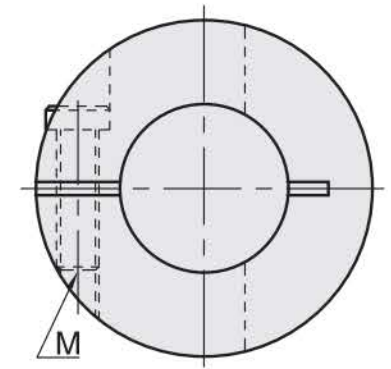

Poleas de distribución de alto par tipo abrazadera S3M

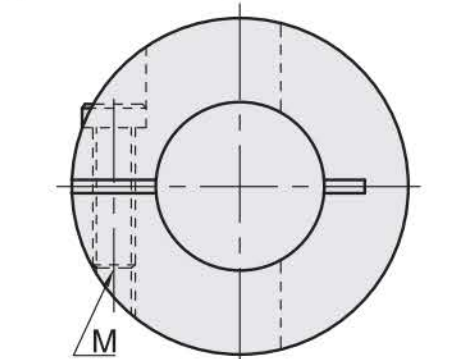

Tipo			Tipo D	PD	sobredosis	D	F	mi	L	Tornillo de apriete
Categoría	Número de dientes	Clasificación (Ancho nominal)	Tipo D	PD	sobredosis	D	F	mi	L	METRO	Par de apriete (Nm)
S3M AW	24	S3MC060 ※A:7 ※W:11 S3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

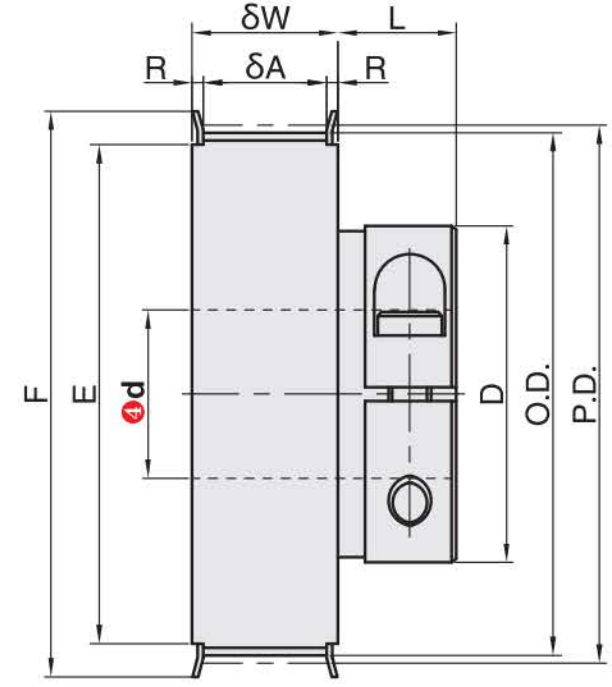

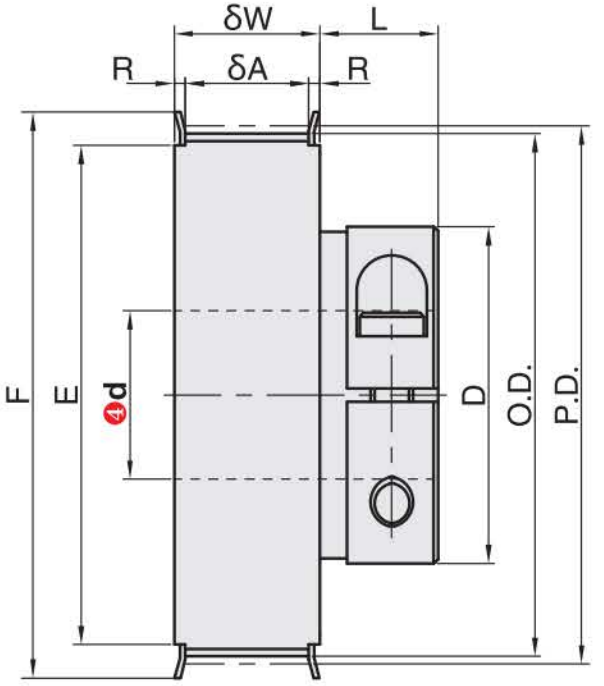

Poleas de distribución de alto par tipo abrazadera HTD3M

Tipo			Tipo D	PD	sobredosis	D	F	mi	L	Tornillo de apriete
Categoría	Número de dientes	Clasificación (Ancho nominal)	Tipo D	PD	sobredosis	D	F	mi	L	METRO	Par de apriete (Nm)
HTD3M AW	24	3MC060 ※A:7 ※W:11 3MC100 ※A:11 *W:15	4	22.92	22.16	13	25	16	9	2	0.4
	26		4	24.83	24.07		28	18
	28		4	26,74	25,98		30	20
	30		6~8	28.65	27.89	20	32	23
	32		6~8	30.56	29.8	20	35	25
	36		6~8	34.38	33.62	26	40	28	12.5	3	1.5
	40		8~10	38.2	37.44	26	44	32	12.5	3	1.5
	44		8~10	42.02	41.25	31	48	36	14	4	3.5
	48		8~12	45.84	45.07	33	50	38
	50		8~14	47,75	46,98	36	52	40
	60		8~16	57.3	56.53	41	61	46	15.5	5	6

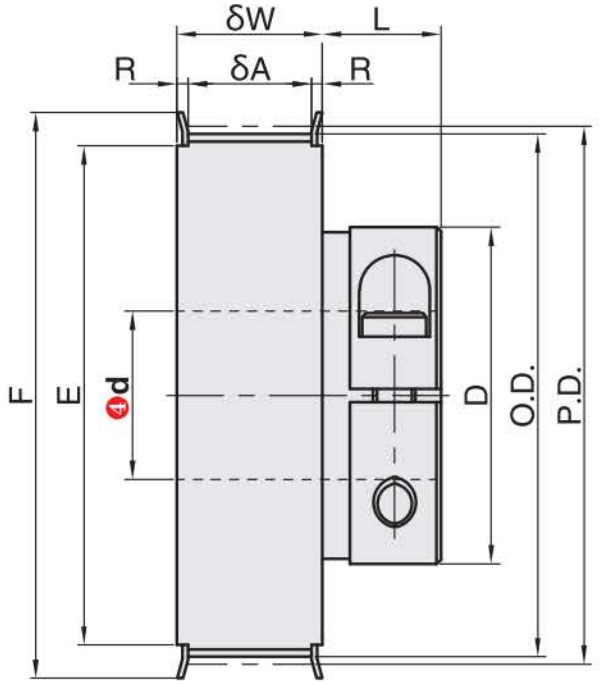

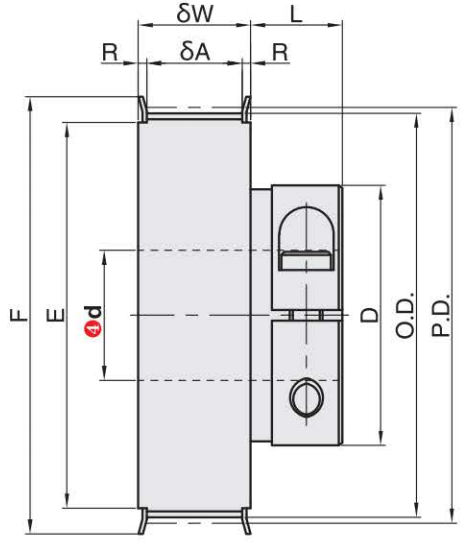

Poleas de distribución de alto par tipo abrazadera S5M

Tipo			Tipo D	PD	sobredosis	D	F	mi	L	Tornillo de apriete
Categoría	Número de dientes	Clasificación (Ancho nominal)								METRO	Par de apriete (Nm)
S5M AW	24	S5MC100 ※A:11 ※W:16 S5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39,79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47,75	46,79	31	52	36
	32		10~14	50.93	49,97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78,62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

Poleas de distribución de alto par tipo abrazadera HTD5M

Tipo			Tipo D	PD	sobredosis	D	F	mi	L	Tornillo de apriete
Categoría	Número de dientes	Clasificación (Ancho nominal)								METRO	Par de apriete (Nm)
HTD5M AW	24	5MC100 ※A:11 ※W:16 5MC150 ※A:17 ※W:22	8~10	38.2	37.24	26	45	30	12.5	3	1.5
	25		8~10	39,79	38.83
	26		8~10	41.38	40.42	31	48	35	14	4	3.5
	28		8~10	44.56	43.6
	30		10	47,75	46,79	31	52	36
	32		10~14	50.93	49,97	36	55	40
	34		10~16	54.11	53.15	41	61	45	15.5	5	6
	36		10~16	57.3	56.34
	40		10~19	63.66	62.7	46	67	50
	44		12~19	70.03	69.07	46	74	58	15.5	5	6
			20~24			55			16.5	6	12
	48		12~19	76.39	75.43	46	83	63	15.5	5	6
			20~25			55			16.5	6	12
	50		12~19	79.58	78,62	46	87	67	15.5	5	6
			20~25			55			16.5	6	12
	60		12~19	95.49	94.53	46	99	80	15.5	5	6
			20~25			55			16.5	6	12

Poleas de distribución de alto par tipo abrazadera S8M

Tipo			Tipo D	PD	sobredosis	D	F	mi	L	Tornillo de apriete
Categoría	Número de dientes	Clasificación (Ancho nominal)								METRO	Par de apriete (Nm)
S8M AW	20	S8MC150 ※A:17 ※W:22 S8MC250 ※A:28 ※W:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54,65	41	61	45	16	5	6
	24		12~19	61.12	59,74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

Poleas de sincronización de alto par tipo abrazadera HTD8M

Tipo			Tipo D	PD	sobredosis	D	F	mi	L	Tornillo de apriete
Categoría	Número de dientes	Clasificación (Ancho nominal)								METRO	Par de apriete (Nm)
HTD8M AW	20	8MC150 ※A:17 ※A:22 8MC250 ※A:28 ※A:33	10~14	50.93	49.56	36	58	40	14	4	3.5
	22		10~16	56.02	54,65	41	61	45	16	5	6
	24		12~19	61.12	59,74	46	67	50
	25		12~19	63.66	62.29		70	56
	28		15~19	71.3	69.93	46	80	60	16	5	6
			20~25			55			17	6	12
	30		15~19	76.39	75.02	46	87	67	16	5	6
			20~25			55			17	6	12
	32		18~19	81.49	80.12	46	87	67	16	5	6
			20~25			55			17	6	12
	34		18~19	86.58	85.21	46	95	75	16	5	6
			20~25			55			17	6	12
	36		18~19	91,67	90.3	46	99	80	16	5	6
			20~25			55			17	6	12

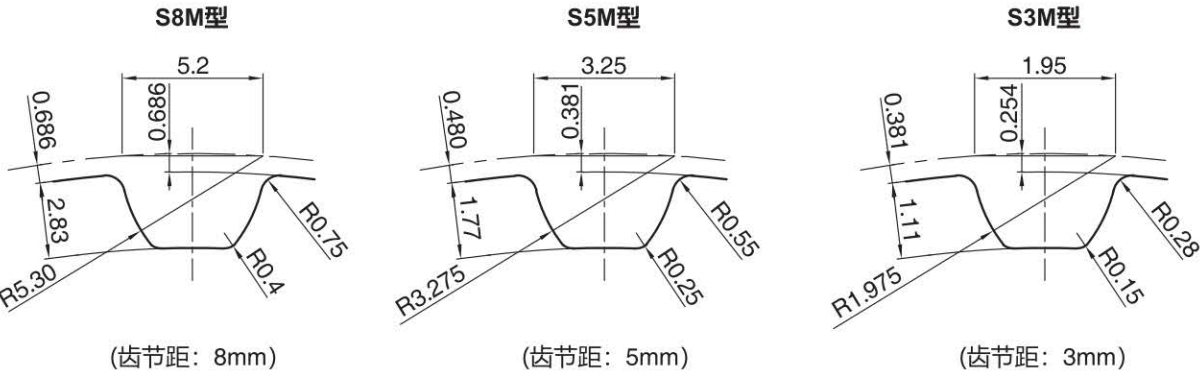

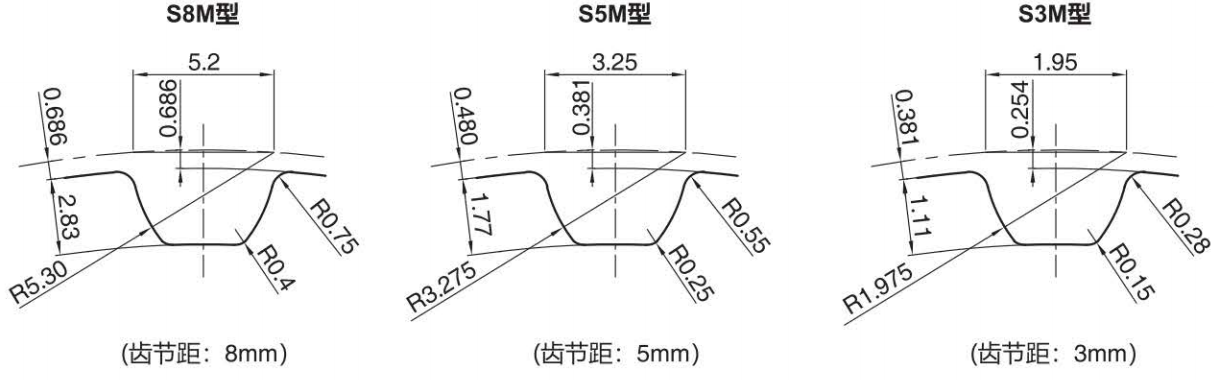

Poleas de distribución de alto par tipo abrazadera S3M

AW**S3MC060

S3MC100

(Paso de diente: 3,0 mm)

AW**S5MC100 R=2 (S3M)

(Paso de diente: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150

S8MC250

(Paso de los dientes: 8,0 mm)

Las dimensiones de las ranuras dentales pueden variar ligeramente dependiendo del número de dientes.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.

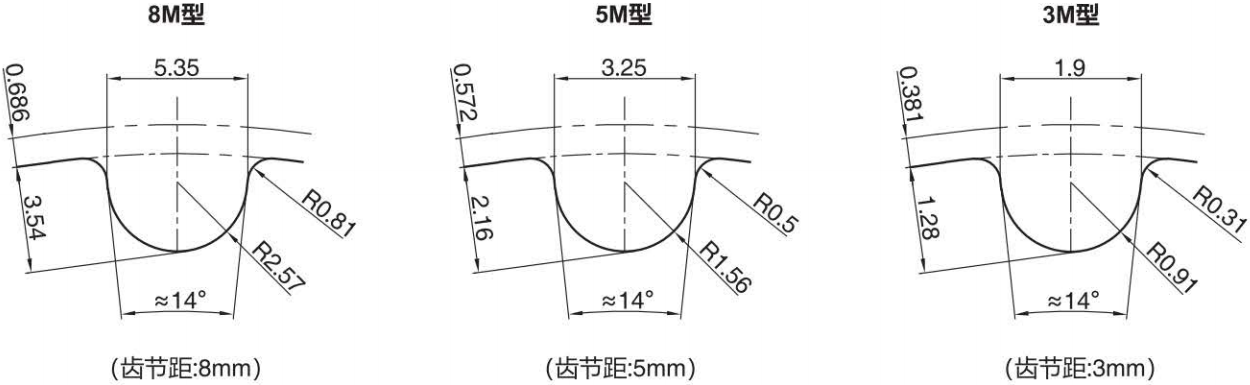

Poleas de distribución de alto par tipo abrazadera HTD3M

AW**3MC060

3MC100

(Paso de diente: 3,0 mm)

AW**5MC100 R=2 (modelo 3M)

5MC150 R=2,5 (modelos de 5M y 8M)

(Paso entre dientes: 5,0 mm)

AW**8MC150

8MC250

(Paso de los dientes: 8,0 mm)

Las dimensiones de la ranura pueden variar ligeramente dependiendo del número de dientes.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.

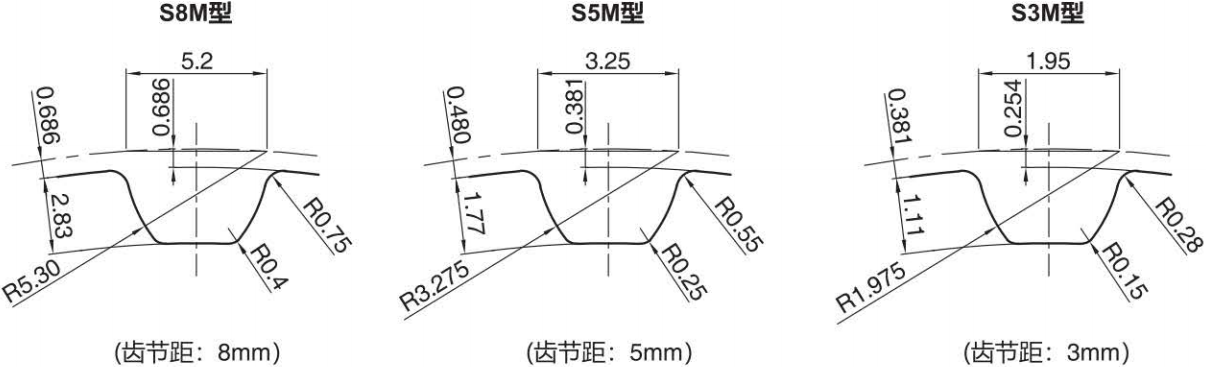

Poleas de distribución de alto par tipo abrazadera S5M

AW**S3MC060 S3MC100

(Paso de diente: 3,0 mm)

AW**S5MC100 S5MC150 R=2 (S3M)

(Paso de diente: 5,0 mm) R=2,5 (S5M, S8M)

AW**S8MC150 S8MC250

(Paso de los dientes: 8,0 mm)

Las dimensiones de las ranuras dentales pueden variar ligeramente dependiendo del número de dientes.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.

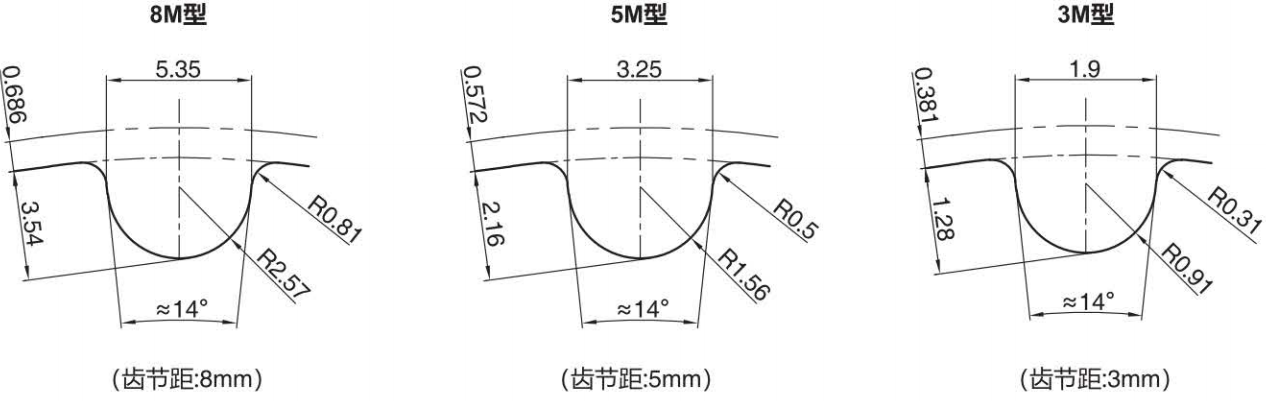

Poleas de distribución de alto par tipo abrazadera HTD5M

AW**3MC060

3MC100

(Paso de diente: 3,0 mm)

AW**5MC100 5MC150 R=2 (modelo 3M)

(Paso de diente: 5,0 mm) R=2,5 (modelos 5M y 8M)

AW**8MC150

8MC250

(Paso de los dientes: 8,0 mm)

Las dimensiones de las ranuras dentales pueden variar ligeramente dependiendo del número de dientes.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.

Poleas de distribución de alto par tipo abrazadera S8M

AW**S3MC060

S3MC100

(Paso de diente: 3,0 mm)

AW**S5MC100 R=2 (S3M)

S5MC150 R=2.5 (S5M, S8M)

(Paso entre dientes: 5,0 mm)

AW**S8MC150

S8MC250

(Paso de los dientes: 8,0 mm)

Las dimensiones de las ranuras dentales pueden variar ligeramente dependiendo del número de dientes.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.

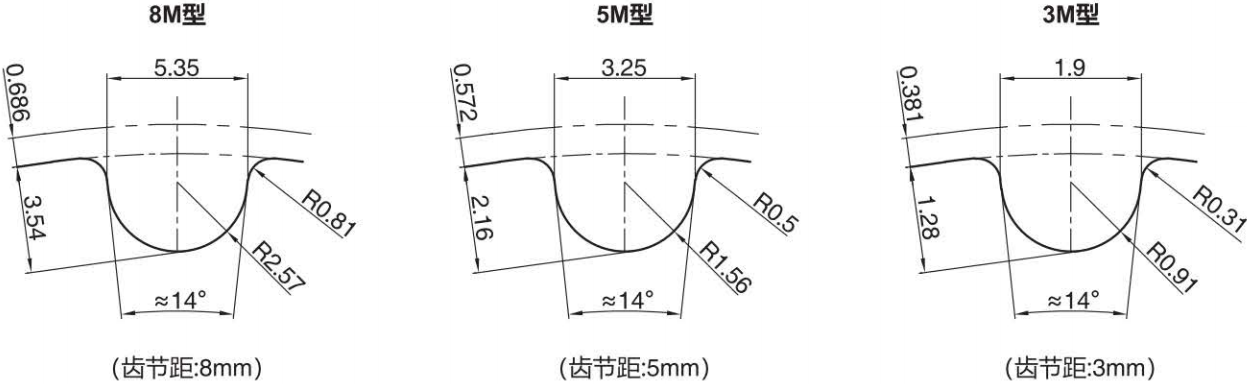

Poleas de sincronización de alto par tipo abrazadera HTD8M

AW**3MC060

3MC100

(Paso de diente: 3,0 mm)

AW**5MC100 R=2 (modelo 3M)

5MC150 R=2,5 (modelos de 5M y 8M)

(Paso entre dientes: 5,0 mm)

AW**8MC150

8MC250

(Paso de los dientes: 8,0 mm)

Las dimensiones de las ranuras dentales pueden variar ligeramente dependiendo del número de dientes.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
