Polea de distribución iHF con polea estándar sin chaveta tipo T5/T10
Enviar consulta ahora
Posición: Casa > Centro de productos > iHF > Polea de distribución sin llave > Polea de distribución con bloqueo sin llave de alto par iHF para aplicaciones industriales
Polea de distribución con bloqueo sin llave de alto par iHF para aplicaciones industriales
Las poleas de correa de distribución sin chaveta de la serie de alto par iHF (modelos SM/HTDM/PM, paso de 3 mm/5 mm/8 mm) están diseñadas específicamente para aplicaciones de transmisión de alto par. Incluyen los modelos S3M/S5M/S8M/HTD3M/HTD5M/HTD8M/P5M/P8M.
Características del producto:
Alta capacidad de torque : la fuerza de sujeción uniforme garantiza una transmisión de torque confiable para aplicaciones de alta carga y alta velocidad.
Sin juego : el ajuste rígido elimina el juego, lo que mejora la sincronización y la estabilidad del sistema.
Fácil instalación : sin chaveteros ni tornillos de fijación; montaje y desmontaje rápidos sin herramientas especiales.
Protección del eje : evita daños en la superficie del eje, lo que prolonga la vida útil del componente.
Alta precisión : el diseño optimizado de los dientes garantiza una sincronización precisa y un funcionamiento suave.
Aplicaciones versátiles : adecuado para automatización, transportadores, CNC, embalaje, textiles y robótica.
La polea de correa de distribución iHF de alto par con bloqueo sin chaveta está diseñada para satisfacer las exigentes necesidades de la transmisión de potencia industrial moderna. Gracias a su robusto diseño de sujeción sin chaveta, ofrece una capacidad de par superior, alta precisión y un rendimiento fiable en una amplia gama de aplicaciones.
Polea de correa de distribución sin chaveta de alto par S3M
| Tipo | Material | Tratamiento de superficies | |||||
| Ancho de la correa: 10 mm | Ancho de la correa: 15 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 11 W: 15 | A: 17 W: 21 | ||||||
| AW**S3MK100 | AW**S3MK150 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**S3MK100 | AH**S3MK150 | Anodizado duro | |||||
| AN**S3MK100 | AN**S3MK150 | Niquelado | |||||
| SF**S3MK100 | SF**S3MK150 | S45C | SPCC | S45C | Recubrimiento de óxido negro | ||
| SN**S3MK100 | SN**S3MK150 | Niquelado | |||||
Polea de correa de distribución sin chaveta de alto par S5M
| Tipo | Material | Tratamiento de superficies | ||||||
| Ancho de la correa: 10 mm | Ancho de la correa: 15 mm | Ancho de la correa: 25 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 11 W: 16 | A: 17 W: 22 | A: 27 W: 32 | ||||||
| AW**S5MK100 | AW**S5MK150 | AW**S5MK250 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**S5MK100 | AH**S5MK150 | AH**S5MK250 | Anodizado duro | |||||
| AN**S5MK100 | AN**S5MK150 | AN**S5MK250 | Niquelado | |||||
| SF**S5MK100 | SF**S5MK150 | SF**S5MK250 | S45C | SPCC | S45C | Recubrimiento de óxido negro | ||
| SN**S5MK100 | SN**S5MK150 | SN**S5MK250 | Niquelado | |||||
Polea de correa de distribución sin chaveta de alto par S8M
| Tipo | Material | Tratamiento de superficies | |||||||
| Ancho de la correa: 15 mm | Ancho de la correa: 25 mm | Ancho de la correa: 30 mm | Ancho de la correa: 40 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 17 W: 22 | A: 28 W: 33 | A: 33 W: 38 | A: 44 W: 49 | ||||||
| AW**S8MK150 | AW**S8MK250 | AW**S8MK300 | AW**S8MK400 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**S8MK150 | AH**S8MK250 | AH**S8MK300 | AH**S8MK400 | Anodizado duro | |||||
| SF**S8MK150 | SF**S8MK250 | SF**S8MK300 | SF**S8MK400 | S45C | SPCC | S45C | Recubrimiento de óxido negro | ||
| SN**S8MK150 | SN**S8MK250 | SN**S8MK300 | SN**S8MK400 | Niquelado | |||||
Polea de correa de distribución sin chaveta de alto par HTD3M
| Tipo | Material | Tratamiento de superficies | |||||
| Ancho de la correa: 10 mm | Ancho de la correa: 15 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 11 W: 15 | A: 17 W: 21 | ||||||
| AW**3MK100 | AW**3MK150 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**3MK100 | AH**3MK150 | Anodizado duro | |||||
| AN**3MK100 | AN**3MK150 | Niquelado | |||||
| SF**3MK100 | SF**3MK150 | S45C | S45C | S45C | Recubrimiento de óxido negro | ||
| SN**3MK100 | SN**3MK150 | Niquelado | |||||
Polea de correa de distribución sin chaveta de alto par HTD5M
| Tipo | Material | Tratamiento de superficies | ||||||
| Ancho de la correa: 10 mm | Ancho de la correa: 15 mm | Ancho de la correa: 25 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 11 W: 16 | A: 17 W: 22 | A: 27 W: 32 | ||||||
| AW**5MK100 | AW**5MK150 | AW**5MK250 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**5MK100 | AH**5MK150 | AH**5MK250 | Anodizado duro | |||||
| AN**5MK100 | AN**5MK150 | AN**5MK250 | Niquelado | |||||
| SF**5MK100 | SF**5MK150 | SF**5MK250 | S45C | SPCC | S45C | Recubrimiento de óxido negro | ||
| SN**5MK100 | SN**5MK150 | SN**5MK250 | Niquelado | |||||
Polea de distribución sin llave de alto par HTD8M
| Tipo | Material | Tratamiento de superficies | |||||||
| Ancho de la correa: 15 mm | Ancho de la correa: 25 mm | Ancho de la correa: 30 mm | Ancho de la correa: 40 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 17 W: 22 | A: 28 W: 33 | A: 33 W: 38 | A: 44 W: 49 | ||||||
| AW**8MK150 | AW**8MK250 | AW**8MK300 | AW**8MK400 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AB**8MK150 | AB**8MK250 | AB**8MK300 | AB**8MK400 | Anodizado negro | |||||
| AH**8MK150 | AH**8MK250 | AH**8MK300 | AH**8MK400 | Anodizado duro | |||||
| AN**8MK150 | AN**8MK250 | AN**8MK300 | AN**8MK400 | Niquelado | |||||
| SF**8MK150 | SF**8MK250 | SF**8MK300 | SF**8MK400 | S45C | SPCC | S45C | Recubrimiento de óxido negro | ||
| SN**8MK150 | SN**8MK250 | SN**8MK300 | SN**8MK400 | Niquelado | |||||
Polea de correa de distribución sin chaveta de alto par P5M
| Tipo | Material | Tratamiento de superficies | |||||
| Ancho de la correa: 10 mm | Ancho de la correa: 15 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 11,6 W: 16 | A: 16,6 W: 21 | ||||||
| AW**P5MK100 | AW**P5MK150 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AN**P5MK100 | AN**P5MK150 | Niquelado | |||||
| SF**P5MK100 | SF**P5MK150 | S45C | S45C | S45C | Recubrimiento de óxido negro | ||
| SN**P5MK100 | SN**P5MK150 | Niquelado | |||||
Polea de distribución sin llave de alto par P8M
| Tipo | Material | Tratamiento de superficies | |||||
| Ancho de la correa: 15 mm | Ancho de la correa: 25 mm | Polea | Brida | Cojinete | Polea | Brida | Cojinete |
| A: 16,8 W: 22 | A: 27,8 W: 33 | ||||||
| AW**P8MK150 | AW**P8MK250 | 6061 | 6061 | S45C | Anodizado natural | Recubrimiento de óxido negro | |
| AH**P8MK150 | AH**P8MK250 | Anodizado duro | |||||
| AN**P8MK150 | AN**P8MK250 | Niquelado | |||||
| - | SF**P8MK250 | S45C | S45C | S45C | Recubrimiento de óxido negro | ||
| - | SN**P8MK250 | Niquelado | |||||
Polea de correa de distribución sin chaveta de alto par S3M
Polea de correa de distribución sin chaveta de alto par S5M
Polea de correa de distribución sin chaveta de alto par S8M
Polea de correa de distribución sin chaveta de alto par HTD3M
Polea de correa de distribución sin chaveta de alto par HTD5M
Polea de distribución sin llave de alto par HTD8M
Polea de correa de distribución sin chaveta de alto par P5M
Polea de distribución sin llave de alto par P8M

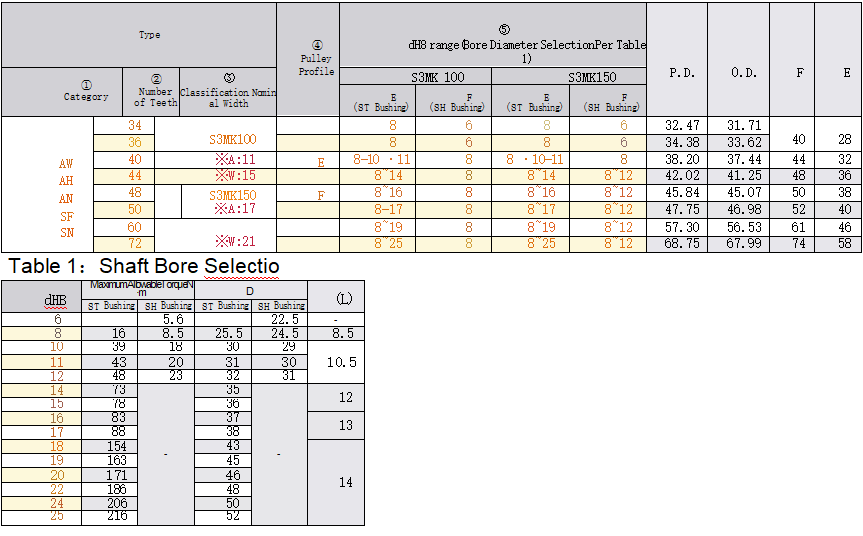

Polea de correa de distribución sin chaveta de alto par S3M

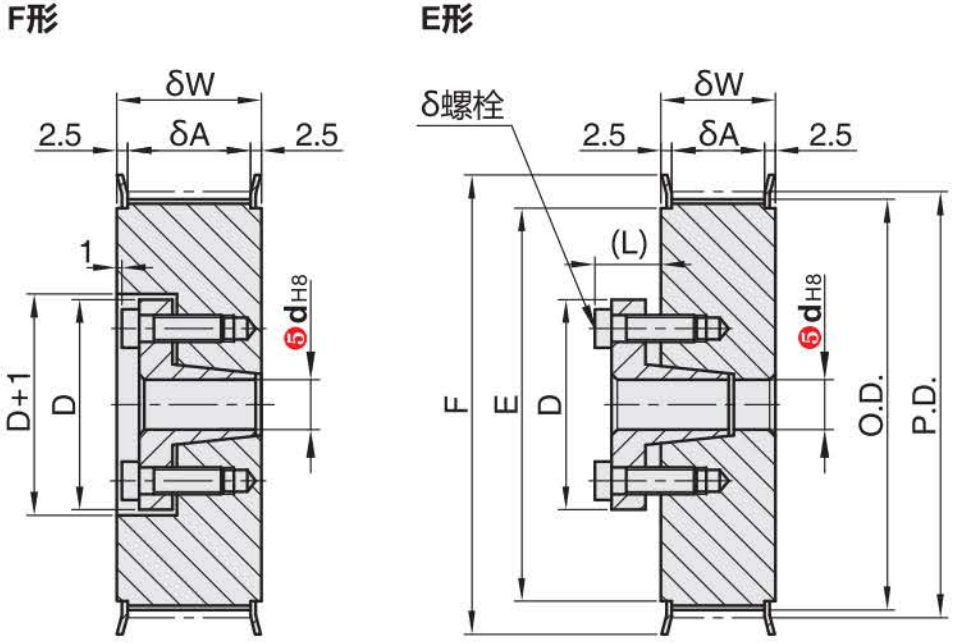

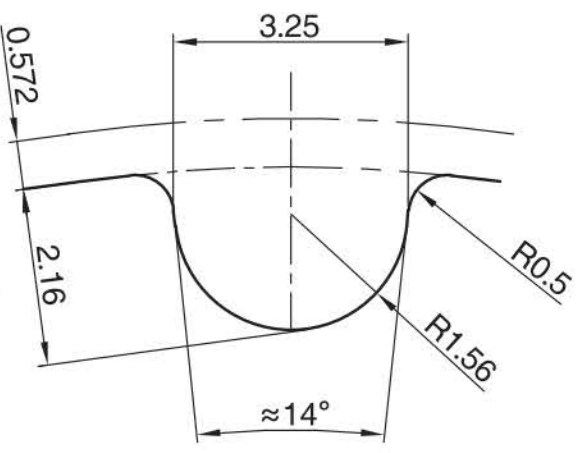

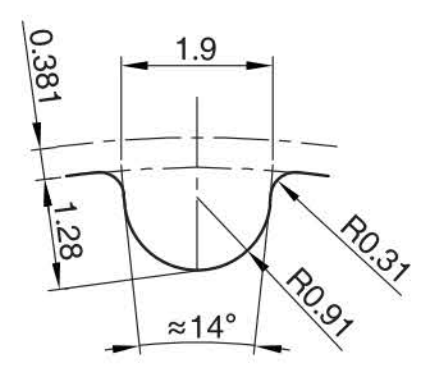

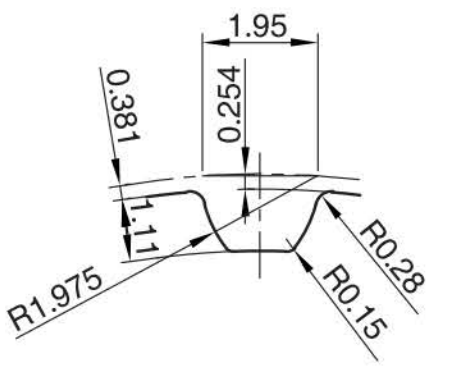

④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (3 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.
Polea de correa de distribución sin chaveta de alto par S5M

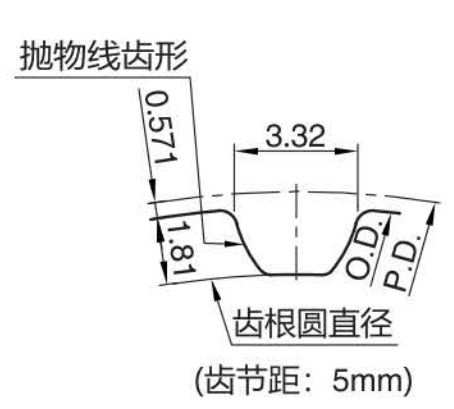

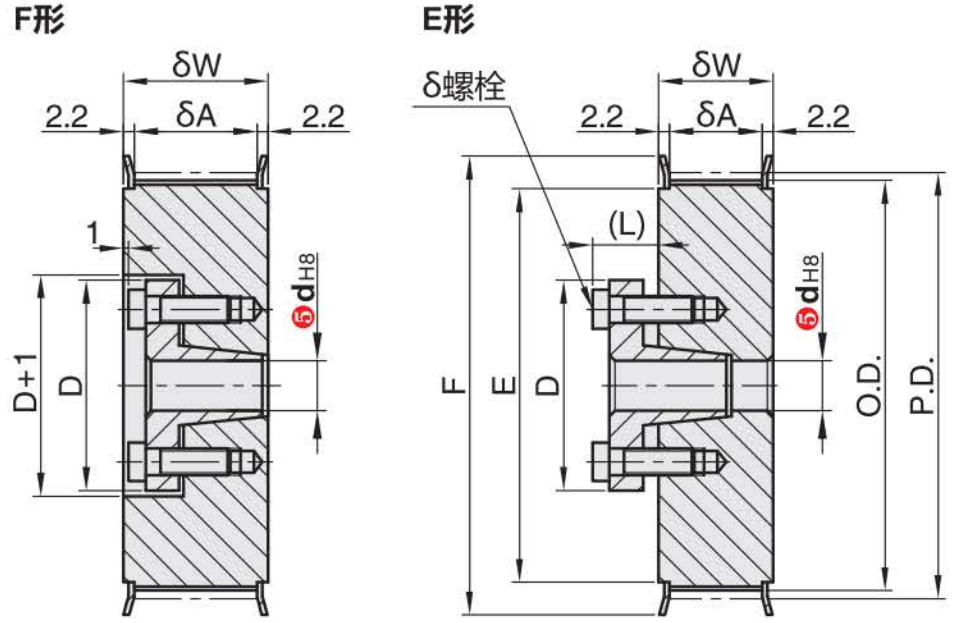

④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (5 mm)
La brida está remachada.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
La dimensión Y (interior) se refiere a diámetros de eje de 12 mm o mayores.
Con casquillo MLM.

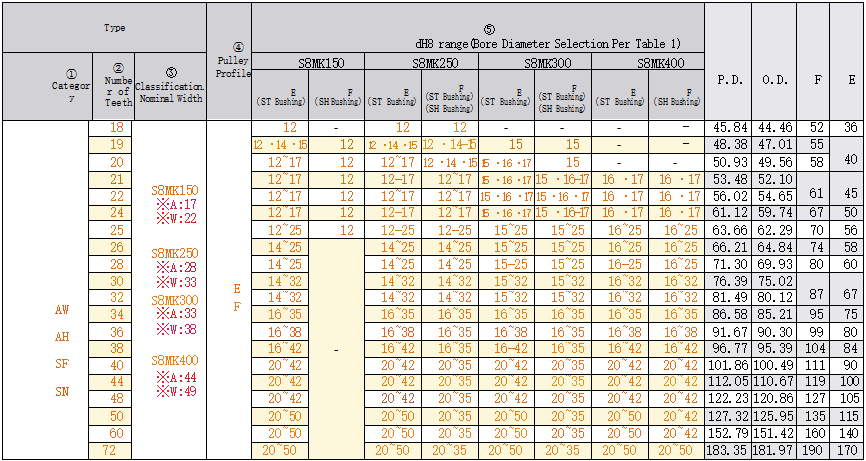

Polea de correa de distribución sin chaveta de alto par S8M

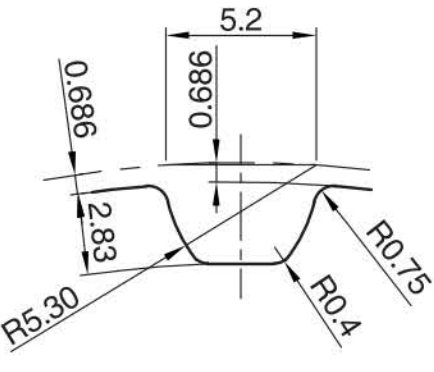

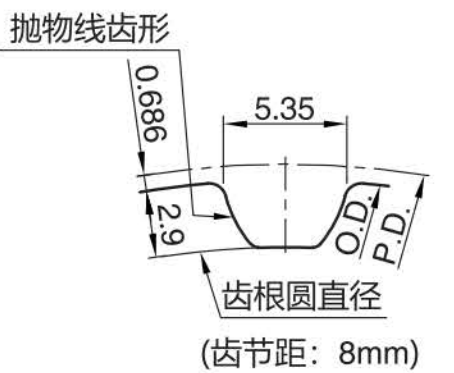

④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (8 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.

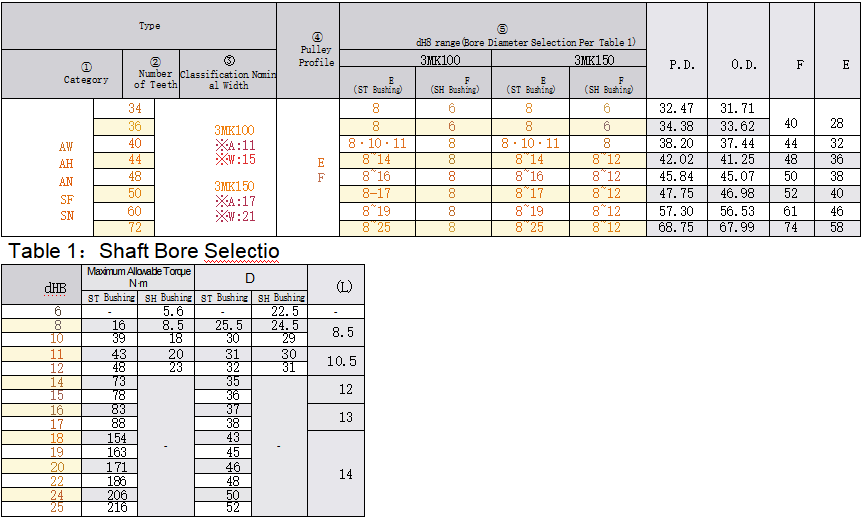

Polea de correa de distribución sin chaveta de alto par HTD3M

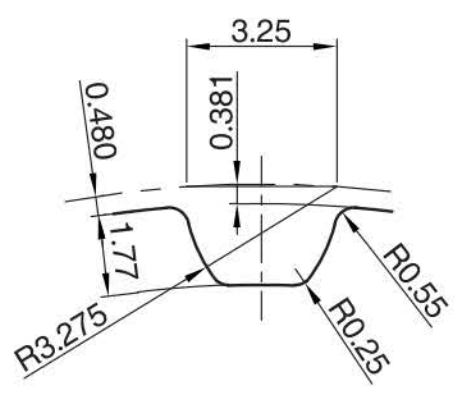

④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (3 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.

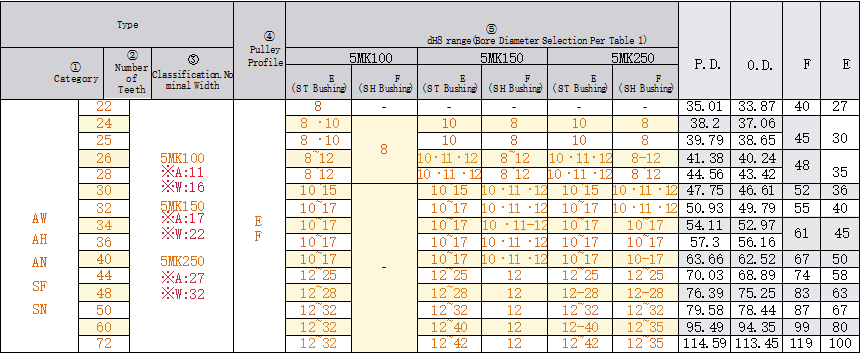

Polea de correa de distribución sin chaveta de alto par HTD5M
④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (5 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.

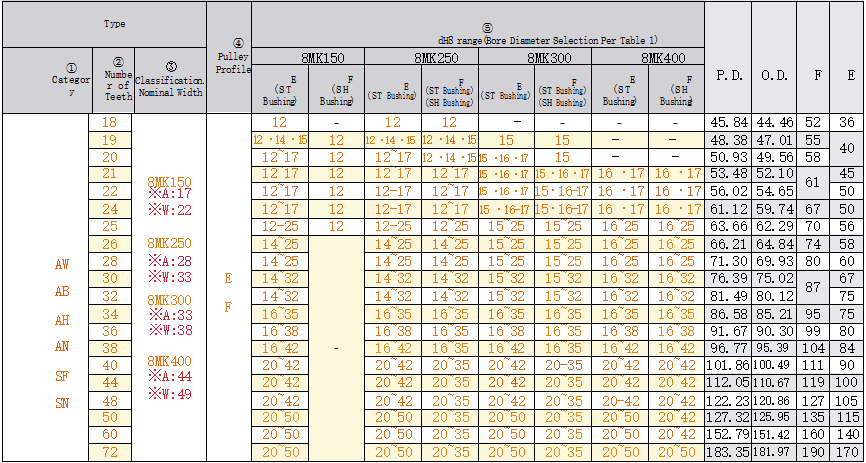

Polea de distribución sin llave de alto par HTD8M

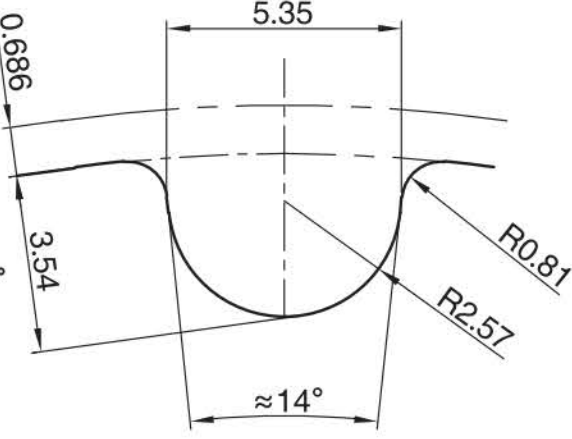

④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (8 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.

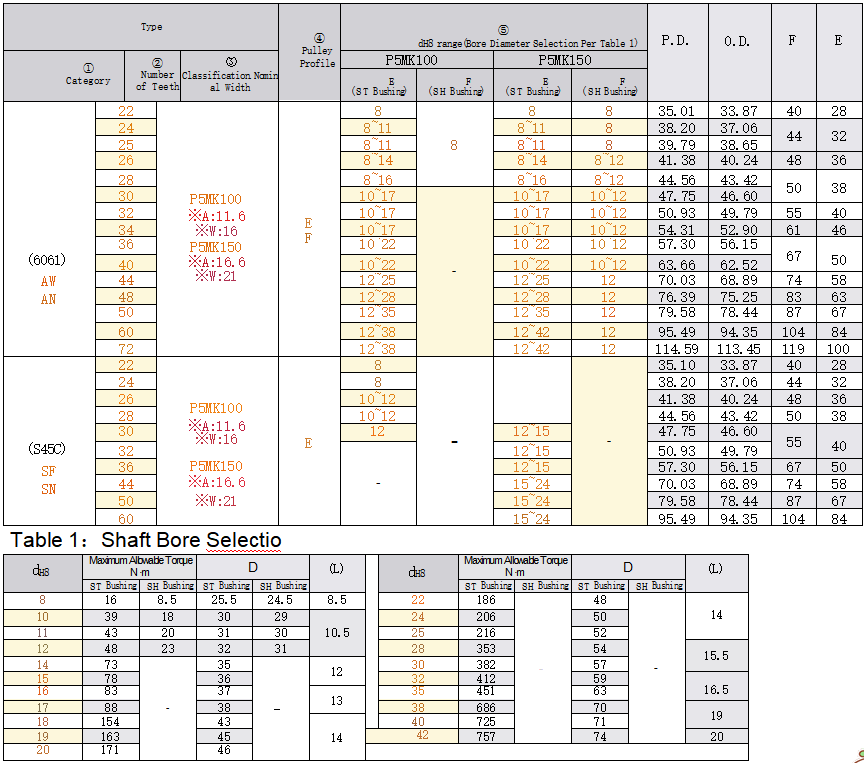

Polea de correa de distribución sin chaveta de alto par P5M
④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (5 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.

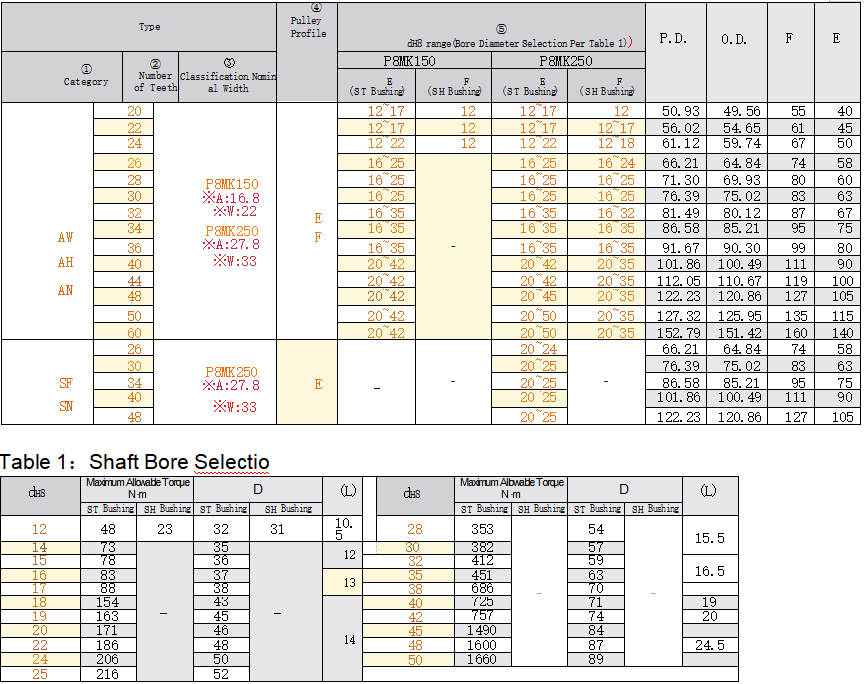

Polea de distribución sin llave de alto par P8M
④ Perfil de polea
Las dimensiones de las ranuras de los dientes varían ligeramente según el número de dientes. Paso de diente: (8 mm)
Las bridas están remachadas. Confirme el número y el tamaño de los pernos.
Es posible que el interior del orificio del eje no tenga tratamiento superficial.
Los bujes están disponibles en dos tipos: ST y SH.
