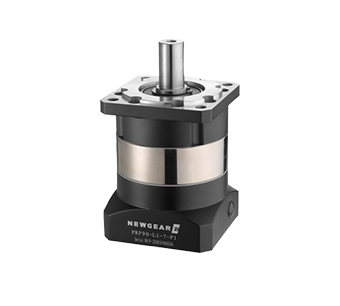

Caja de engranajes planetarios servo Newgear PRL para maquinaria de fabricación y procesamiento

Conduzca el mundo con transmisión planetaria y lidere el futuro con fabricación de precisión

Características del producto:

1. Salida de eje de brida redonda, una caja de cambios de grado simple con diseño de entrada y salida totalmente personalizable

2. Transmisión de engranajes rectos, estructura de voladizo único, extremadamente rentable.

3. Duradero y confiablemente eficiente.

4. El eje de entrada se puede abrir con una chaveta.

5. Espacio libre de retorno de 8 a 16 minutos de arco.

Rango de especificaciones: 40-160

Rango de relación de velocidad: 3-100

Rango de precisión: 8-16 minutos de arco

El reductor planetario servo PRL de Newgear combina precisión, durabilidad y flexibilidad en un diseño compacto, lo que lo hace ideal para la maquinaria moderna de fabricación y procesamiento. Con una alta transmisión de par, baja holgura y opciones de personalización OEM, la serie PRL garantiza un funcionamiento fiable, eficiente y preciso para máquinas CNC, robótica, sistemas de embalaje y otros equipos industriales.

Para los fabricantes que buscan una caja de cambios de alto rendimiento, compacta y personalizable, la caja de cambios planetaria servoaccionada Newgear PRL ofrece un valor y una versatilidad excepcionales, mejorando el rendimiento y la fiabilidad de la maquinaria servoaccionada.

Caja de engranajes planetarios servo Newgear PRL para maquinaria de fabricación y procesamiento

Obtenga una cotización gratuita

Parámetros técnicos			Serie de modelos	PRL40	PRL60	PRL80	PRL90	PRL120	PRL160
Par máximo			Nuevo Méjico	Par nominal de 1,5
Par de frenado de emergencia			Nuevo Méjico	Par nominal 2 veces
Fuerza radial máxima admisible			norte	185	240	400	450	1240	2250
Fuerza axial máxima admisible			norte	150	220	420	430	1000	1500
Rigidez de torsión			Nm/minuto de arco	0.7	1.8	4.7	4.85	11	35
Velocidad máxima de entrada			rpm	8000	8000	6000	6000	6000	4000
Velocidad de entrada nominal			rpm	4500	4000	3500	3500	3500	3000
Ruido			dB	≤55	≤58	≤60	≤60	≤65	≤70
Esperanza de vida promedio			h	20000
Eficiencia a plena carga			%	L1 ≥ 96 % L2 ≥ 94 %
Reacción	P1	L1	minutos de arco	≤8	≤8	≤8	≤8	≤8	≤8
	P1	L2	minutos de arco	≤12	≤12	≤12	≤12	≤12	≤12
	P2	L1	minutos de arco	≤16	≤16	≤16	≤16	≤16	≤16
	P2	L2	minutos de arco	≤20	≤20	≤20	≤20	≤20	≤20
Momento de inercia	L1	3	Kg.cm°	0.10	0,46	0.77	1.73	12.78	36.72
		4	kg·cm²	0.10	0,46	0.77	1.73	12.78	36.72
		5	kg·cm²	0.10	0,46	0.77	1.73	12.78	36.72
		7	Kg.cm°	0,06	0,41	0,65	1.42	11.38	34.02
		8	kg·cm²	/	/	0,65	1.42	11.38	34.02
		10	kg·cm²	0,06	0,41	0,65	1.42	11.38	34.02
	L2	12	kg·cm²	0.08	0,44	0,72	1.49	12.18	34.24
		15	kg·cm²	0.08	0,44	0,72	1.49	12.18	34.24
		16	Kg.cm'	0.08	0,44	0,72	1.49	12.18	34.24
		20	kg·cm²	0.08	0,44	0,72	1.49	12.18	34.24
		25	kg·cm²	0.08	0,44	0,72	1.49	12.18	34.24
		28	Kg.cm'	0.08	0,44	0,72	1.49	12.18	34.24
		30	kg·cm²	0.08	0,44	0,72	1.49	12.18	34.24
		35	kg·cm²	0.08	0,44	0,72	1.49	12.18	34.24
		40	Kg.cm°	0.08	0,44	0,72	1.49	12.18	34.24
		50	kg·cm²	0.05	0.34	0,58	1.25	11.48	34.02
		70	kg·cm²	0.05	0.34	0,58	1.25	11.48	34.02
		100	Kg.cm°	0.05	0.34	0,58	1.25	11.48	34.02

Parámetros técnicos		Serie de modelos	PRL40	PRL60	PRL80	PRL90	PRL120	PRL160
	Especificación	Relación	PRL40	PRL60	PRL80	PRL90	PRL120	PRL160
Par nominal	L1	3	16	27	50	96	161	364
		4	16	40	90	122	210	423
		5	15	40	90	122	210	423
		7	12	34	48	95	170	358
		8	/	/	35	77	120	300
		10	10	16	22	56	86	210
	L2	12	16	27	50	96	161	364
		15	16	27	50	96	161	364
		16	16	40	90	122	210	423
		20	16	40	90	122	210	423
		25	15	40	90	122	210	423
		28	15	40	90	122	210	423
		30	16	27	50	96	161	364
		35	12	40	90	122	210	423
		40	16	40	90	122	210	423
		50	15	40	90	122	210	423
		70	12	34	48	95	170	358
		100	10	16	22	56	86	210
Grado de protección		IP65
Temperatura de funcionamiento		—10 °C a 90 °C
Peso (Kg)	L1		0.43	0.95	2.27	3.06	6.93	15.5
Peso (Kg)	L2		0,65	1.2	2.8	3.86	8.98	17
