Fabricantes de servoengranajes Newgear PFN para Nema 42

Conduzca el mundo con transmisión planetaria y lidere el futuro con fabricación de precisión

Características del producto:

1. Estructura de brida cuadrada con salida de orificio

2. Transmisión de engranajes rectos, estructura de voladizo único, diseño simple, extremadamente rentable.

3. Duradero y confiablemente eficiente.

4. El eje de entrada se puede abrir con una chaveta.

5. Espacio libre de retorno de 8 a 16 minutos de arco.

Ventajas de la caja reductora servo Newgear:

Control de movimiento de precisión: el juego bajo garantiza un posicionamiento preciso para aplicaciones servoaccionadas.

Alta capacidad de carga: La distribución eficiente del par permite el funcionamiento en condiciones exigentes.

Durabilidad: Los materiales de primera calidad y la ingeniería de precisión garantizan una fiabilidad a largo plazo.

Tamaño compacto: Su diseño ligero permite la integración en maquinaria con limitaciones de espacio.

Opciones personalizables: la flexibilidad del OEM garantiza una solución personalizada para diversas necesidades industriales.

Rango de especificaciones: 60-160

Rango de relación de velocidad: 3-100

Rango de precisión: 8-16 minutos de arco

El servoreductor Newgear combina precisión, durabilidad y adaptabilidad en un diseño compacto. Para industrias que requieren un control de movimiento eficiente, fiable y de alta precisión, el servoreductor Newgear ofrece un rendimiento y una flexibilidad excepcionales, convirtiéndose en un componente esencial en la maquinaria moderna de fabricación y procesamiento.

Fabricantes de servoengranajes Newgear PFN para Nema 42

Obtenga una cotización gratuita

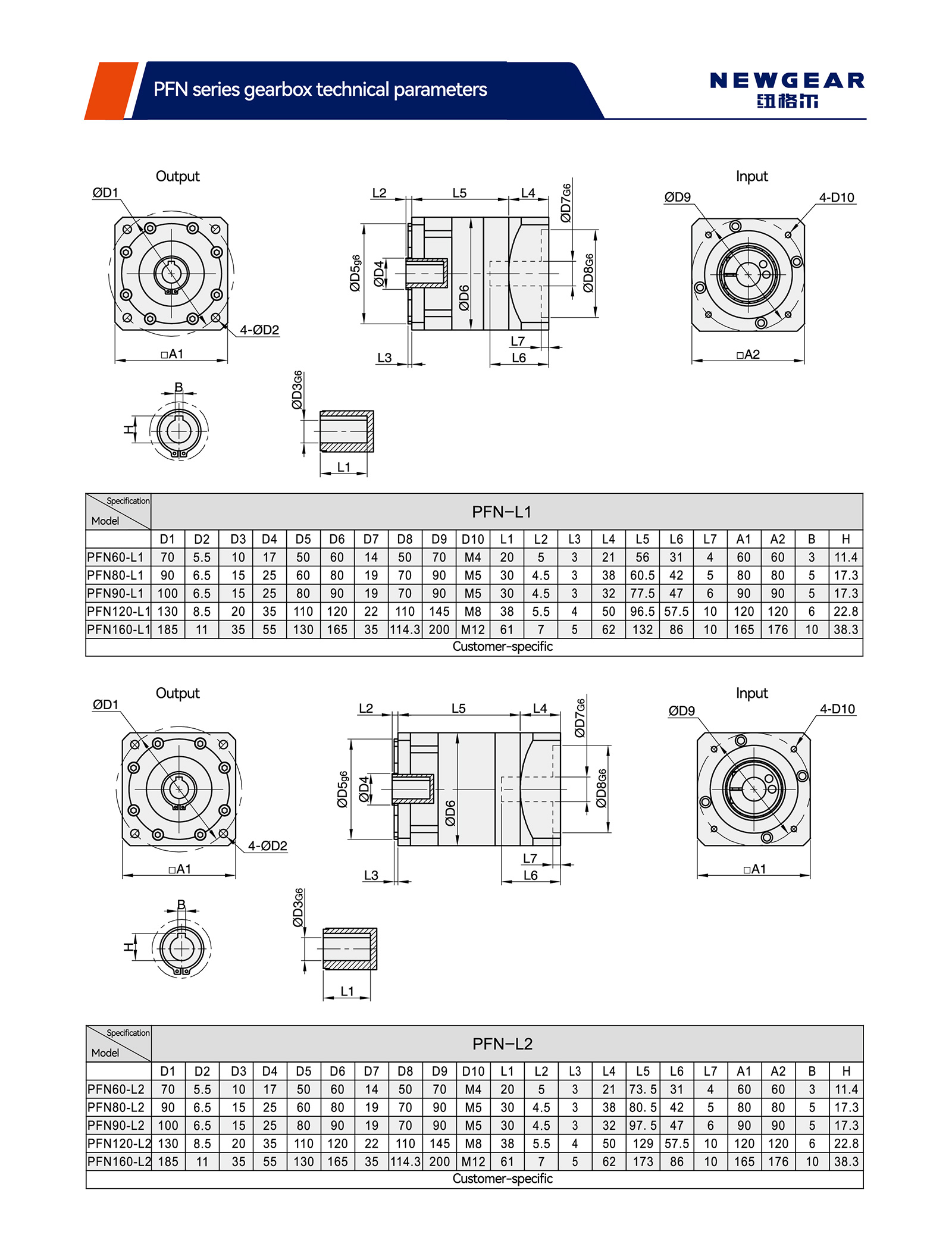

Parámetros técnicos			Serie de modelos	PFN60	PFN80	PFN90	PFN120	PFN160
Par máximo			Nuevo Méjico	Par nominal de 1,5
Par de frenado de emergencia			Nuevo Méjico	Par nominal 2 veces
Fuerza radial máxima admisible			norte	240	400	450	1240	2250
Fuerza axial máxima admisible			norte	220	420	430	1000	1500
Rigidez de torsión			Nm/minuto de arco	1.8	4.7	4.85	11	35
Velocidad máxima de entrada			rpm	8000	6000	6000	6000	4000
Velocidad de entrada nominal			rpm	4000	3500	3500	3500	3000
Ruido			dB	≤58	≤60	≤60	≤65	≤70
Esperanza de vida promedio			h	20000
Eficiencia a plena carga			%	L1 ≥ 96 % L2 ≥ 94 %
Reacción	P1	L1	minutos de arco	≤8	≤8	≤8	≤8	≤8
	P1	L2	minutos de arco	≤12	≤12	≤12	≤12	≤12
	P2	L1	minutos de arco	≤16	≤16	≤16	≤16	≤16
	P2	L2	minutos de arco	≤20	≤20	≤20	≤20	≤20
Momento de inercia	L1	3	Kg.cm°	0,46	0.77	1.73	12.78	36.72
		4	kg·cm²	0,46	0.77	1.73	12.78	36.72
		5	kg·cm²	0,46	0.77	1.73	12.78	36.72
		7	Kg.cm°	0,41	0,65	1.42	11.38	34.02
		8	kg·cm²	/	0,65	1.42	11.38	34.02
		10	kg·cm²	0,41	0,65	1.42	11.38	34.02
	L2	12	kg·cm²	0,44	0,72	1.49	12.18	34.24
		15	kg·cm²	0,44	0,72	1.49	12.18	34.24
		16	Kg.cm'	0,44	0,72	1.49	12.18	34.24
		20	kg·cm²	0,44	0,72	1.49	12.18	34.24
		25	kg·cm²	0,44	0,72	1.49	12.18	34.24
		28	Kg.cm'	0,44	0,72	1.49	12.18	34.24
		30	kg·cm²	0,44	0,72	1.49	12.18	34.24
		35	kg·cm²	0,44	0,72	1.49	12.18	34.24
		40	Kg.cm°	0,44	0,72	1.49	12.18	34.24
		50	kg·cm²	0.34	0,58	1.25	11.48	34.02
		70	kg·cm²	0.34	0,58	1.25	11.48	34.02
		100	Kg.cm°	0.34	0,58	1.25	11.48	34.02

Parámetros técnicos		Serie de modelos	PFN60	PFN80	PFN90	PFN120	PFN160
	Especificación	Relación	PFN60	PFN80	PFN90	PFN120	PFN160
Par nominal	L1	3	27	50	96	161	364
		4	40	90	122	210	423
		5	40	90	122	210	423
		7	34	48	95	170	358
		8	/	35	77	120	300
		10	16	22	56	86	210
	L2	12	27	50	96	161	364
		15	27	50	96	161	364
		16	40	90	122	210	423
		20	40	90	122	210	423
		25	40	90	122	210	423
		28	40	90	122	210	423
		30	27	50	96	161	364
		35	40	90	122	210	423
		40	40	90	122	210	423
		50	40	90	122	210	423
		70	34	48	95	170	358
		100	16	22	56	86	210
Grado de protección		IP65
Temperatura de funcionamiento		—10 °C a 90 °C
Peso (Kg)	L1		0.95	2.27	3.06	6.93	15.5
Peso (Kg)	L2		1.2	2.8	3.86	8.98	17

Características del producto:
