Características del producto:
1. Mecanismo de engranaje cónico en espiral para lograr una salida de dirección en ángulo recto
2. Salida de eje con brida cuadrada
3. Combinado con transmisión de engranajes rectos, estructura de voladizo único, extremadamente rentable.
4. El eje de entrada se puede abrir con una chaveta.
5. Espacio libre de retorno de 8 a 16 minutos de arco.
Aplicaciones:
Sistemas de transporte: Reducción de velocidad para equipos de manipulación y procesamiento de materiales.
Maquinaria de envasado: Funcionamiento suave y preciso en líneas de producción de alta velocidad.
Automatización industrial: Control de par y reducción de movimiento para maquinaria automatizada.
Equipos de procesamiento: desempeño confiable en las industrias alimentaria, textil y química.
Rango de especificaciones: 60-160
Rango de relación de velocidad: 3-100
Rango de precisión: 8-16 minutos de arco
La caja reductora de engranajes cónicos de ángulo recto Newgear PVLN combina precisión, durabilidad y un diseño compacto en un paquete de alto rendimiento. Con una holgura mínima y una construcción robusta, la caja reductora PVLN ofrece una solución fiable, eficiente y adaptable para la maquinaria industrial moderna que requiere una reducción de velocidad de ángulo recto.

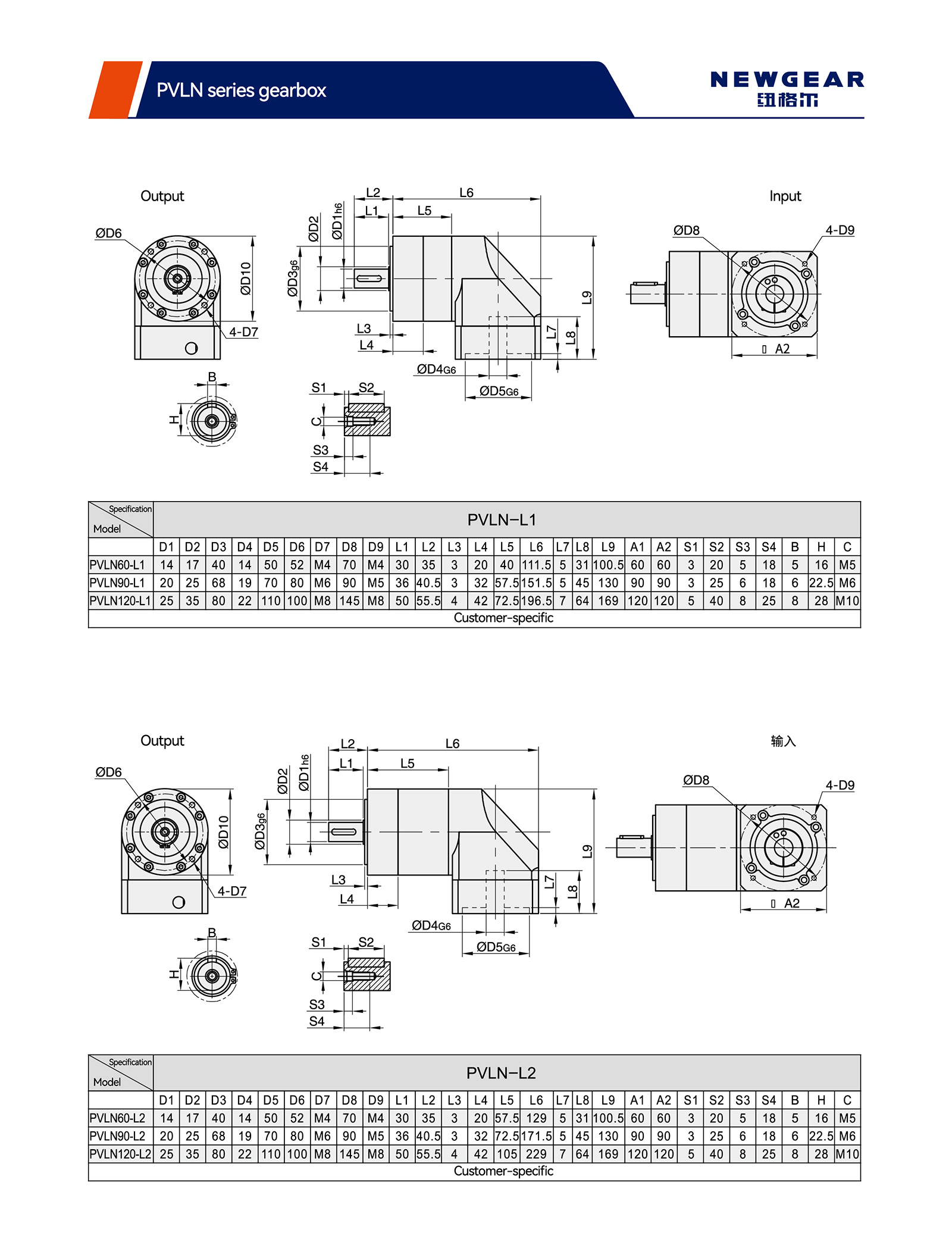

| Parámetros técnicos | Serie de modelos | PVLN60 | PVLN90 | PVLN120 | ||
| Par máximo | Nuevo Méjico | Par nominal de 1,5 | ||||
| Par de frenado de emergencia | Nuevo Méjico | Par nominal 2 veces | ||||
| Fuerza radial máxima admisible | norte | 240 | 450 | 1240 | ||
| Fuerza axial máxima admisible | norte | 220 | 430 | 1000 | ||
| Rigidez de torsión | Nm/minuto de arco | 1.8 | 4.85 | 11 | ||
| Velocidad máxima de entrada | rpm | 8000 | 6000 | 6000 | ||
| Velocidad de entrada nominal | rpm | 4000 | 3500 | 3500 | ||
| Ruido | dB | ≤58 | ≤60 | ≤65 | ||
| Esperanza de vida promedio | h | 20000 | ||||
| Eficiencia a plena carga | % | L1≥95% L2≥92% | ||||
| Reacción | P1 | L1 | minutos de arco | ≤8 | ≤8 | ≤8 |
| L2 | minutos de arco | ≤12 | ≤12 | ≤12 | ||
| P2 | L1 | minutos de arco | ≤16 | ≤16 | ≤16 | |
| L2 | minutos de arco | ≤20 | ≤20 | ≤20 | ||
| Momento de inercia | L1 | 3 | Kg.cm° | 0,46 | 1.73 | 12.78 |
| 4 | kg·cm² | 0,46 | 1.73 | 12.78 | ||
| 5 | kg·cm² | 0,46 | 1.73 | 12.78 | ||
| 7 | Kg.cm° | 0,41 | 1.42 | 11.38 | ||
| 10 | kg·cm² | 0,41 | 1.42 | 11.38 | ||
| L2 | 12 | kg·cm² | 0,44 | 1.49 | 12.18 | |
| 15 | kg·cm² | 0,44 | 1.49 | 12.18 | ||
| 16 | Kg.cm' | 0,44 | 1.49 | 12.18 | ||
| 20 | kg·cm² | 0,44 | 1.49 | 12.18 | ||
| 25 | kg·cm² | 0,44 | 1.49 | 12.18 | ||
| 28 | Kg.cm' | 0,44 | 1.49 | 12.18 | ||
| 30 | kg·cm² | 0,44 | 1.49 | 12.18 | ||
| 35 | kg·cm² | 0,44 | 1.49 | 12.18 | ||
| 40 | Kg.cm° | 0,44 | 1.49 | 12.18 | ||
| 50 | kg·cm² | 0.34 | 1.25 | 11.48 | ||
| 70 | kg·cm² | 0.34 | 1.25 | 11.48 | ||
| 100 | Kg.cm° | 0.34 | 1.25 | 11.48 | ||
| Parámetros técnicos | Serie de modelos | PVLN60 | PV L N90 | PV L N120 | ||
| Especificación | Relación | |||||
| Par nominal | L1 | 3 | 27 | 96 | 161 | |
| 4 | 40 | 122 | 210 | |||
| 5 | 40 | 122 | 210 | |||
| 7 | 34 | 95 | 170 | |||
| 10 | 16 | 56 | 86 | |||
| L2 | 12 | 27 | 96 | 161 | ||
| 15 | 27 | 96 | 161 | |||
| 16 | 40 | 122 | 210 | |||
| 20 | 40 | 122 | 210 | |||
| 25 | 40 | 122 | 210 | |||
| 28 | 40 | 122 | 210 | |||
| 30 | 27 | 96 | 161 | |||
| 35 | 40 | 122 | 210 | |||
| 40 | 40 | 122 | 210 | |||
| 50 | 40 | 122 | 210 | |||
| 70 | 34 | 95 | 170 | |||
| 100 | 16 | 56 | 86 | |||
| Grado de protección | IP65 | |||||
| Temperatura de funcionamiento | —10 °C a 90 °C | |||||
| Peso (Kg) | L1 | 1.7 | 4.4 | 12.0 | ||
| L2 | 1.9 | 5.0 | 14.0 | |||
