Ingeniería de precisión en movimiento: el papel industrial de los husillos de bolas en la automatización moderna

En el panorama de la fabricación industrial moderna, el posicionamiento de alta precisión ya no es un lujo: es un requisito básico. Desde etapas de alineación óptica y fabricación de semiconductores hasta equipos de laboratorio especializados, la demanda de precisión submicrónica impulsa la innovación en ingeniería. En el centro de estos ajustes submilimétricos se encuentra un componente crítico pero a menudo subestimado: el cabezal micrométrico.

Si bien los micrómetros portátiles estándar son omnipresentes en los talleres para inspecciones de control de calidad, los cabezales micrométricos integrados tienen un propósito fundamentalmente diferente. Están diseñados como subconjuntos permanentes o semipermanentes dentro de sistemas mecánicos más grandes para proporcionar un desplazamiento lineal ultrafino. Seleccionar, instalar y optimizar estos componentes requiere una comprensión profunda del diseño mecánico y las variables de aplicación.

1. Cabezales de micrómetro mecánicos versus digitales: la brecha arquitectónica

Al diseñar un sistema de precisión, la primera bifurcación en el camino es decidir entre cabezales micrométricos mecánicos tradicionales y cabezales micrométricos digitales avanzados. La elección dicta no sólo el costo del sistema sino también su eficiencia operativa y capacidades de integración de datos.

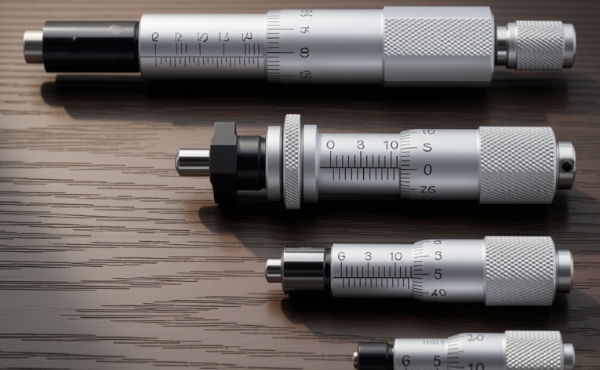

Cabezales de micrómetro mecánico: el estándar analógico

Las variantes mecánicas se basan exclusivamente en tornillos de paso de alta precisión (normalmente 0,5 mm o 0,25 mm por revolución) y escalas vernier grabadas con láser. Sus principales ventajas incluyen:

Inmunidad a las interferencias ambientales: la ausencia de componentes electrónicos significa cero susceptibilidad a

interferencia electromagnética (EMI) o degradación por alta temperatura.

Longevidad: Con una lubricación adecuada, un cabezal mecánico de acero endurecido puede durar décadas bajo operación manual constante.

Cabezales de micrómetro digital: precisión basada en datos

Para flujos de trabajo automatizados o entornos que requieren un registro rápido de datos, los cabezales micrométricos digitales electrónicos son indispensables. Utilizan codificadores rotatorios capacitivos o fotoeléctricos para traducir la rotación mecánica en lecturas digitales. Los beneficios clave incluyen:

Salida SPC: Los datos de control estadístico de procesos en tiempo real se pueden exportar a través de cables SPC directamente a sistemas de monitoreo centrales.

Reducción de errores: elimina el error humano de paralaje al leer escalas vernier, lo que garantiza la coherencia entre los diferentes operadores.

2. Navegando por configuraciones especiales: caras esféricas versus caras planas

Un error común en la integración de sistemas es pasar por alto la geometría de la punta del husillo. La interacción entre el husillo del micrómetro y la superficie del objetivo de contacto afecta drásticamente la precisión axial y la distribución del desgaste.

Cabezas micrométricas de cara plana

Los husillos de punta plana son ideales cuando se empujan contra una superficie paralela perfectamente plana. Distribuyen la carga axial a través de una superficie más grande, reduciendo la tensión localizada. Sin embargo, si la superficie objetivo está ligeramente desalineada o es angular, se produce una carga en los bordes, lo que provoca un desgaste prematuro y errores de seguimiento de las mediciones.

Cabezas de micrómetro de cara esférica

Cuando no se puede garantizar que la superficie objetivo permanezca perfectamente perpendicular al eje del husillo, un cabezal micrométrico de cara esférica es la opción óptima. La punta redondeada garantiza un punto de contacto único y consistente independientemente de ligeras desviaciones angulares. Esta configuración se adopta ampliamente en montajes de espejos ópticos y etapas de posicionamiento de ejes múltiples donde la inclinación es inherente a la operación.

3. Soluciones de ingeniería para entornos exigentes

Los componentes estándar suelen fallar cuando se los somete a entornos industriales extremos. Para la automatización de servicio pesado y la maquinaria industrial de alta carga, las especificaciones genéricas se quedan cortas. Los equipos de ingeniería deben buscar soluciones robustas, como cabezas micrométricas de alta resistencia construidas con caras de medición con punta de carburo y mecanismos especializados de estabilización de paso.

Además, cuando las limitaciones de espacio limitan la flexibilidad del diseño, la integración de un cabezal micrométrico en miniatura permite empaquetar componentes de alta densidad sin sacrificar la resolución. Estos componentes a microescala conservan la precisión de paso estándar y al mismo tiempo reducen el espacio total hasta en un 40%.

En configuraciones de fabricación a gran escala donde la coherencia a lo largo de miles de ciclos es primordial, asociarse con un fabricante de componentes global con experiencia es esencial. iHF Group se especializa en ofrecer componentes de posicionamiento de precisión y movimiento lineal verificados industrialmente y de alta gama. Al optimizar la geometría de la rosca interna y utilizar técnicas avanzadas de endurecimiento de superficies, iHF Group garantiza que sus soluciones micrométricas resistan tensiones operativas continuas mientras mantienen una repetibilidad submicrónica.

   视频

4. Control de calidad técnico avanzado: resolución de desafíos de integración

P1: ¿Cómo se calcula la capacidad de carga crítica de un cabezal micrométrico en una aplicación de empuje continuo?

La capacidad de carga axial se rige principalmente por el paso de la rosca y el área de la superficie de acoplamiento de la tuerca interna. Superar la carga estática nominal provoca una deformación elástica de las roscas, lo que provoca un juego axial. Para aplicaciones de alto empuje, los ingenieros deben especificar un cabezal micrométrico de alta resistencia con una rosca de paso más grueso con un perfil trapezoidal modificado diseñado específicamente para distribuir la fuerza lineal sin atascarse.

P2: ¿Qué causa el contragolpe en las etapas de posicionamiento de precisión y cómo se puede mitigar?

El juego se produce debido al espacio microscópico entre las roscas macho del husillo y las roscas internas hembra, que es necesario para permitir la rotación. Para mitigar esto en configuraciones críticas:

Implemente un resorte externo de fuerza constante (como un resorte ondulado o un resorte de extensión) para mantener la etapa objetivo constantemente precargada contra la punta del micrómetro.

Utilice un cabezal micrométrico con una tuerca de bloqueo o un diseño de tuerca partida de torsión constante para limitar el juego de la rosca una vez que se logre la posición final.

P3: ¿Por qué se prefiere un cabezal micrométrico de husillo no giratorio en alineaciones ópticas delicadas?

Un husillo estándar gira a medida que avanza, aplicando un par de torsión a la superficie de contacto. En la alineación óptica, este par puede provocar una torsión microscópica o daños en el soporte del espejo. Un cabezal micrométrico de husillo no giratorio avanza de forma puramente lineal, lo que elimina la transferencia de torsión y protege los recubrimientos ópticos delicados o los materiales objetivo de alta fricción contra el corte de la superficie.
