Navegando por los límites del microrendimiento: optimización de husillos de bolas de alta carga en CNC de próxima generación

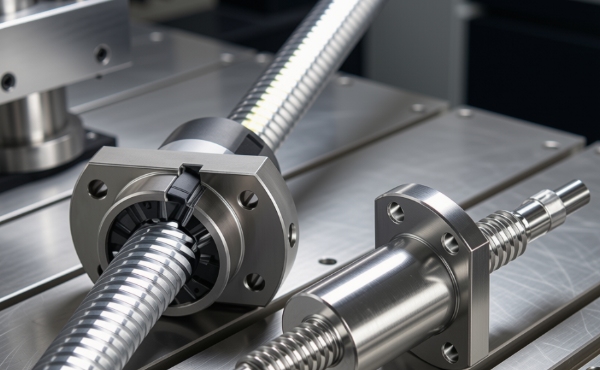

En el ámbito del mecanizado submicrónico de alta precisión y la automatización síncrona de múltiples ejes, la selección de elementos de transmisión lineal dicta los límites superiores del rendimiento del sistema y la fidelidad de seguimiento. Si bien han surgido tecnologías alternativas de movimiento lineal, el husillo de bolas de precisiónsigue siendo el componente mecánico fundamental para transformar el movimiento giratorio en un desplazamiento lineal de alta rigidez. Sin embargo, a medida que las demandas industriales modernas empujan los límites de velocidad más allá de 60 m/min y exigen tasas de aceleración superiores a 1,5 g, diseñar un sistema que mitigue la resonancia mecánica y la ondulación de la velocidad requiere una comprensión profunda de la cinemática interna.

Para los ingenieros de diseño e integradores de sistemas que se abastecen de fabricantes de primer nivel como iHF Group, lograr una precisión de seguimiento a largo plazo no se trata simplemente de seleccionar un diámetro nominal y un paso. Requiere un análisis granular de la dinámica de circulación de bolas, la mecánica de degradación de la precarga y las estrategias de estabilización térmica.

Rigidez mecánica y optimización de la precarga bajo cargas dinámicas

Para mantener la rigidez sistémica bajo alta aceleración, eliminar el juego axial es un requisito previo no negociable. Los fabricantes de husillos de bolas de precisión normalmente logran un juego cero mediante técnicas de precarga interna controlada. El mecanismo se basa en generar una deformación elástica calculada entre las bolas del rodamiento y los perfiles de la pista, normalmente utilizando una selección de bolas de gran tamaño (precarga de tuerca única) o un espaciador dedicado entre dos cuerpos de tuerca distintos (precarga de tuerca doble).

Al especificar un husillo de bolas de alta carga para centros de fresado CNC de alta resistencia o maquinaria de moldeo por inyección de plástico, la elección del tipo de precarga afecta directamente tanto a la rigidez estática como a los perfiles de desgaste térmico:

● Contacto de cuatro puntos (tuerca única): Ofrece una huella compacta y un excelente manejo de carga radial, pero exhibe una mayor sensibilidad al deslizamiento diferencial, que puede acelerar la generación de calor localizada a velocidades elevadas.

●  Contacto de dos puntos (tuerca doble): Proporciona un rendimiento superior a alta velocidad. Al separar las zonas de carga, se minimiza la fricción interna y se permite que el conjunto del husillo de bolas mantenga la rigidez estructural sin inducir fatiga prematura del material.

iHF Group diseña perfiles de geometría interna personalizados que optimizan el ángulo de contacto (normalmente calibrado a 45°) bajo cambios dinámicos de carga. Este ajuste geométrico específico garantiza que incluso bajo tensiones de inversión axial severas, la distribución de la tensión de contacto permanezca dentro de los límites elásticos del acero para cojinetes de cromo con alto contenido de carbono (SUJ2), lo que evita las micropicaduras y la delaminación del subsuelo.

Cinemática térmica: gestión del calor de fricción en ciclos de trabajo elevado

El principal factor limitante en la precisión del posicionamiento lineal de alta velocidad es la expansión térmica. Como un husillo de bolas de precisión funciona bajo ciclos de trabajo continuos, el par de fricción generado dentro del conjunto de tuerca eleva la temperatura del eje. Debido a que el coeficiente de expansión térmica del acero es aproximadamente 11,7 × 10-6/°C, una modesta diferencia de temperatura de 5°C en un eje de 1 metro puede inducir un error de posicionamiento de casi 60 μm, socavando por completo un sistema calibrado para una tolerancia a nivel de micras.

Para neutralizar esto, las implementaciones de alto rendimiento se basan en un enfoque de ingeniería doble:

1. Dinámica de lubricación avanzada

La elección entre grasa sintética de alta viscosidad y sistemas de lubricación continua de aceite y aire depende completamente del factor dm n (donde dm es el diámetro del círculo primitivo de la bola en mm y n es la velocidad de rotación en rpm). Para sistemas que exceden un valor dm n de 70.000, la lubricación forzada con aceite con canales de enfriamiento integrados se vuelve crítica para eliminar la energía térmica localizada de la interfaz de la tuerca.

2. Pretensado mecánico axial

Durante el montaje de la máquina herramienta, el eje del husillo de bolas se estira intencionalmente mediante contratuercas rectificadas con precisión en los cojinetes de soporte. Al aplicar una carga de tracción predeterminada equivalente a la fuerza de expansión térmica anticipada, el crecimiento físico del eje se absorbe eficazmente mediante la reducción de la tensión estructural, manteniendo una distancia de paso estable a lo largo de todo el recorrido.

Superar la resonancia de la circulación y la ondulación de la velocidad

A microescala, el movimiento lineal rara vez es perfectamente lineal. A medida que las bolas de rodamiento individuales salen de la zona de carga y vuelven a entrar en la ruta de recirculación a través de tubos de retorno o tapas deflectoras, cambios sutiles en las fuerzas internas provocan fluctuaciones menores en el par operativo. Este fenómeno, conocido como ondulación de velocidad, puede inducir microvibraciones de alta frecuencia que degradan directamente la calidad del acabado superficial en aplicaciones de mecanizado óptico y rectificado de precisión.

Para combatir esto, iHF Group utiliza procesos de rectificado computarizados avanzados para terminar el perfil de la pista de bolas con una continuidad geométrica precisa. Al implementar un diseño de recirculación de despegue tangencial, las bolas se elevan suavemente fuera de la ranura del arco gótico en lugar de chocar abruptamente con el mecanismo de retorno. Esto reduce el ruido acústico hasta en 6 dB y aplana significativamente la curva de ondulación del par, proporcionando un movimiento lineal determinista y excepcionalmente suave.

Conclusión

El husillo de bolas sigue siendo un componente fundamental en los sistemas de movimiento industriales modernos, ya que permite un movimiento lineal de alta precisión y alta eficiencia en una amplia gama de aplicaciones. Su combinación de eficiencia mecánica, capacidad de carga y precisión posicional lo hace indispensable en automatización, robótica e ingeniería de precisión.

Con capacidades de fabricación avanzadas e ingeniería centrada en aplicaciones, iHF Group ofrece soluciones de husillos de bolas que respaldan las demandas cambiantes de la automatización industrial global.
