Integración de servomotor simplificada: una guía práctica para el montaje y configuración de la caja de cambios servo de ángulo recto Newgear

En el panorama actual de la automatización, los diseñadores de máquinas se enfrentan a una paradoja persistente: se requiere una mayor densidad de par y una precisión de posicionamiento por debajo del minuto de arco, mientras que el espacio ocupado por las máquinas sigue reduciéndose. Las cajas de engranajes planetarios en línea, aunque se utilizan ampliamente en configuraciones coaxiales, a menudo obligan a compromisos mecánicos, como bastidores de máquina extendidos, enrutamiento ineficiente del tren motriz o orientaciones subóptimas del motor.

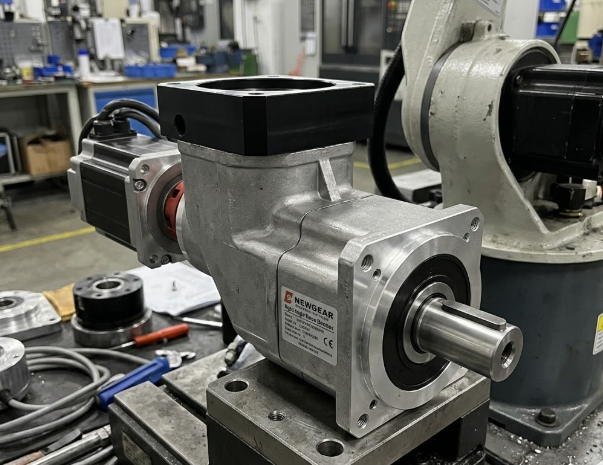

Aquí es donde la caja de cambios servo de ángulo recto Newgear ofrece una alternativa estratégica. Al redirigir el eje motriz 90 grados, permite arquitecturas mecánicas compactas sin sacrificar la precisión a nivel de servo. En iHF Group, la demanda de configuraciones en ángulo recto ha aumentado significativamente, especialmente en equipos semiconductores, automatización médica y robótica colaborativa, donde la eficiencia del espacio afecta directamente el costo y el rendimiento del sistema.

Arquitectura mecánica: hipoide versus bisel versus gusano

No todas las servocajas de cambios de ángulo recto ofrecen el mismo rendimiento. La cartera de Newgear utiliza principalmente tecnologías hipoides y de bisel de precisión, cada una con distintas compensaciones.

Cajas de cambios hipoides

Los diseños hipoides utilizan engranajes cónicos cortados en espiral con un eje desplazado, lo que permite relaciones de reducción más altas en factores de forma compactos. Ofrecen un juego reducido, una transmisión de torsión suave y una capacidad de carga superior en comparación con los sistemas de bisel estándar. El desplazamiento también permite una mayor integración de los rodamientos, lo que mejora el manejo de cargas radiales y axiales, algo especialmente importante en sistemas accionados por correa o de piñón y cremallera.

Cajas de engranajes cónicos

Las cajas de engranajes cónicos utilizan ejes que se cruzan y vienen en variantes rectas, helicoidales y de corte en espiral. Los diseños helicoidales y en espiral proporcionan un acoplamiento más suave y una mayor eficiencia. Son rentables pero generalmente presentan menor rigidez y eficiencia en comparación con los sistemas hipoides o planetarios debido a mayores cargas en los rodamientos.

Cajas de engranajes helicoidales

Si bien son capaces de lograr una alta reducción en una sola etapa, los sistemas de tornillo sin fin adolecen de una baja eficiencia y una capacidad de retroceso limitada, lo que los hace inadecuados para la mayoría de las aplicaciones de servogrado que requieren un control de movimiento de precisión.

Como resultado, las aplicaciones de servo modernas se basan principalmente en soluciones de bisel hipoide y de precisión.

Métricas clave de rendimiento

Al seleccionar una servoreductora de ángulo recto, cuatro parámetros son críticos:

1. Contragolpe (minutos de arco)

La reacción afecta directamente la precisión del posicionamiento en sistemas de circuito cerrado. Las cajas de engranajes hipoides de alto rendimiento alcanzan ≤1,3 minutos de arco, mientras que los sistemas de bisel de precisión oscilan entre ≤2 y 4 minutos de arco. Este nivel admite control de movimiento CNC y de grado semiconductor.

2. Rigidez torsional

Una mayor rigidez reduce la deformación elástica bajo carga, lo que mejora el tiempo de asentamiento y la precisión del contorno en sistemas multieje. Las coronas dentadas integradas en la carcasa y los cojinetes de alta resistencia mejoran significativamente la rigidez.

3. Par de salida (nominal frente a pico)

El par nominal define la capacidad de funcionamiento continuo, mientras que el par máximo admite eventos dinámicos cortos. Los rangos típicos van de 20 Nm a 10 450 Nm, con una capacidad máxima que alcanza el 200-300 % del par nominal.

4. Capacidad de velocidad de entrada

Los servomotores modernos funcionan entre 3000 y 6000 RPM, y las variantes de alta velocidad alcanzan las 18 000 RPM. Las cajas de cambios deben mantener estas velocidades sin degradación térmica ni interrupción de la lubricación.

Ventajas de integración del diseño en ángulo recto

La configuración de 90 grados proporciona varias ventajas a nivel de sistema más allá del ahorro de espacio:

◇ Eficiencia de enrutamiento de cables

La flexibilidad de la orientación del motor reduce la tensión del cable y mejora la confiabilidad del sistema al minimizar la fatiga por flexión.

◇ Integración de eje hueco

Muchos diseños admiten el enrutamiento pasante para cables, líneas neumáticas o fibras ópticas, lo que elimina los anillos colectores en los sistemas rotativos.

◇ Reducción de inercia

Las disminuciones en la reducción de engranajes reflejan la inercia por el cuadrado de la relación. Un sistema 10:1 reduce la inercia 100 veces, lo que permite que motores más pequeños impulsen cargas más grandes de manera eficiente.

◇ Flexibilidad de montaje

La compatibilidad de bridas estándar (formatos NEMA y métricos) permite la integración directa del motor sin adaptadores personalizados.

Ingeniería de aplicaciones

Diferentes industrias requieren características de caja de cambios personalizadas:

◆ Máquinas herramienta CNC

Requieren estabilidad térmica y precisión sostenida. Los rodamientos de baja fricción y la disipación de calor optimizada son fundamentales.

◆  Robots colaborativos (Cobots)

Requiere poco peso e inercia con un juego ultrabajo para garantizar una interacción segura entre humanos y robots y un posicionamiento preciso en modo de enseñanza.

◆ Equipo de embalaje

Exijan una durabilidad de ciclo alto bajo cargas repetidas de arranque y parada, lo que requiere rodamientos resistentes a la fatiga y sistemas de lubricación estables.

◆ Fabricación de dispositivos médicos

Requiere compatibilidad con salas blancas, baja generación de partículas y sistemas de lubricación sellados de por vida para evitar la contaminación.

Perspectiva de ingeniería del grupo iHF

En iHF Group, la selección de cajas de cambios se trata como un proceso de ingeniería de aplicaciones más que como una decisión de catálogo. La demanda de sistemas de servoengranajes de precisión continúa creciendo a medida que las industrias pasan de sistemas hidráulicos y neumáticos a arquitecturas de servomotores totalmente eléctricas.

Se prevé que el mercado mundial de cajas de cambios de precisión alcance los 6.000 millones de dólares en 2026, y los sistemas servogrados representarán casi la mitad de la demanda total. Para respaldar a los fabricantes de equipos originales, iHF Group brinda soporte completo de ingeniería que incluye modelado de par-velocidad, integración CAD y análisis de coincidencia de inercia para garantizar un emparejamiento óptimo entre el motor y la caja de cambios.

La resiliencia de la cadena de suministro también es fundamental. La variabilidad en el abastecimiento de acero aleado y la capacidad de mecanizado de precisión han convertido el control de calidad localizado y la coherencia en la fabricación en una prioridad estratégica.

Mantenimiento y rendimiento del ciclo de vida

Las servocajas de engranajes de ángulo recto de alta calidad están diseñadas para un funcionamiento sin mantenimiento, con sistemas de lubricación sellados con capacidad para más de 20 000 horas de funcionamiento.

Sin embargo, el control térmico sigue siendo importante. Un aumento excesivo de temperatura a menudo indica sobrecarga o desalineación. Se recomienda el análisis de vibraciones para el mantenimiento predictivo, donde los cambios en los patrones de frecuencia acústica pueden indicar desgaste de rodamientos o engranajes.

Las firmas de vibración de referencia deben registrarse durante la puesta en servicio para compararlas a largo plazo.

视频

Preguntas frecuentes sobre alta densidad

P: ¿Por qué elegir una caja de engranajes hipoide en ángulo recto en lugar de un tornillo sin fin tradicional?

R: Los engranajes hipoides dependen de la fricción de rodadura, manteniendo una eficiencia del 90-96% y un bajo juego. Los tornillos sin fin dependen de la fricción por deslizamiento, lo que reduce la eficiencia al 60-75 % y genera altas cargas térmicas inadecuadas para una indexación servo precisa.

P: ¿Se pueden montar estas cajas de cambios en cualquier orientación?

R: Sí. La mayoría de las unidades admiten montaje horizontal, vertical o invertido. Sin embargo, se deben verificar niveles de llenado de grasa específicos según la orientación elegida para garantizar una lubricación continua de la malla de engranajes.

P: ¿Cómo se compara la eficiencia con los diseños planetarios en línea?

R: Las configuraciones en ángulo recto conllevan una penalización menor de eficiencia del 2 al 5 % debido a las pérdidas direccionales de la etapa de bisel. Sin embargo, esto se ve ampliamente compensado por las reducciones de huella y las ventajas de enrutamiento mecánico obtenidas.
