En el diseño de modernos pórticos de corte por láser, centros de mecanizado CNC de alta resistencia, pistas robóticas de siete ejes y plantillas de ensamblaje aeroespacial de gran escala, los mecanismos de accionamiento lineal enfrentan un cuello de botella de ingeniería. Tradicionalmente, los ingenieros de diseño confiaban en husillos de bolas de alta precisión para un posicionamiento preciso y una alimentación de alta rigidez. Sin embargo, como las longitudes de recorrido exceden unos pocos metros, los husillos de bolas inevitablemente sufren limitaciones catastróficas de velocidad crítica, latigazos estructurales y alta deflexión torsional.
Para superar estas limitaciones físicas sin perder precisión a nivel micrométrico, las arquitecturas de automatización avanzadas se están actualizando a conjuntos de cremalleras y engranajes de alto rendimiento y alta precisión . Sin embargo, las configuraciones estándar de piñón y cremallera involutas presentan su propio conjunto de desafíos, a saber, juego mecánico, ondulación de la velocidad y alto ruido acústico. Resolver estos problemas requiere un replanteamiento fundamental de los perfiles de los dientes, la mecánica de rodadura y la escalabilidad modular.
💡 Geometría del diente trocoidal: eliminación del juego cinemático
El engranaje de espiral estándar se basa en un contacto deslizante a lo largo de una única línea de acción, lo que requiere un espacio mecánico mínimo (juego) para evitar atascos estructurales. Cuando un sistema cambia de dirección, esta holgura provoca una pérdida de movimiento, lo que arruina la repetibilidad del posicionamiento bidireccional.
Los sistemas de accionamiento lineal avanzados superan este obstáculo mediante geometrías de dientes especializadas. La utilización de una geometría de dientes con perfil trocoidal altamente optimizada cambia la forma en que el piñón interactúa con la cremallera. Este perfil permite que engranen varios dientes al mismo tiempo. Al distribuir la carga entre una pluralidad de dientes mutuos simultáneamente, los dientes siempre engranan a través de dos o tres porciones distintas.
Este acoplamiento multipunto elimina por completo el juego mecánico cuando se gira en forma de cono, en sentido inverso o en cualquier otra dirección lineal. Para pórticos de metrología de alta precisión y sistemas de posicionamiento óptico, esta configuración ofrece capacidad de respuesta de accionamiento directo con cero pendiente de banda muerta durante la compleja interpolación multieje.
🛠️ El mecanismo de leva de rodillos: lograr la precisión del husillo de bolas en ejes largos

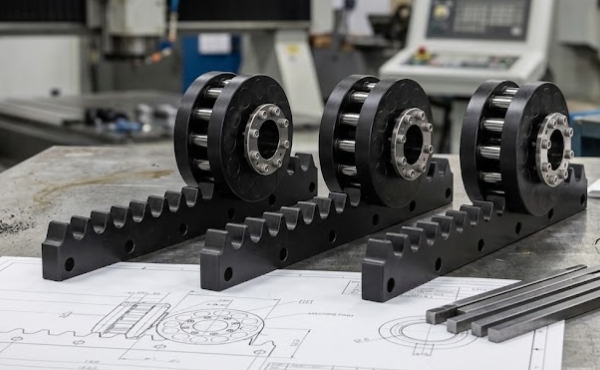

Para igualar la precisión de un husillo de bolas en recorridos largos, la fricción de deslizamiento de los engranajes estándar debe reemplazarse con mecánica de rodadura. En lugar de utilizar dientes de engranajes deslizantes tradicionales, una combinación innovadora de un conjunto preciso de leva y rodillo redefine la alimentación lineal.
● Optimización de la relación de linealidad de rotación: esta interfaz de leva de rodillo ofrece una precisión de posicionamiento y precisión de alimentación (relación de linealidad de rotación) que es casi perfecta como la de una estructura de husillo de bolas de alta gama.
● Minimización de los coeficientes de fricción: debido a que los rodillos engranan suavemente con la superficie del diente trocoidal optimizada, la fricción por deslizamiento se transforma en puro contacto de rodadura. Esta reducción de la fricción limita la generación de calor, evita la expansión térmica a lo largo del eje y reduce drásticamente los requisitos de par de entrada para el servomotor.
● Supresión acústica y de vibraciones: este contacto rodante evita que se induzcan juntos ruidos de traqueteo, ruido de dientes y ruido de rotación de alta frecuencia. Al operar con la menor cantidad de vibración mecánica, este sistema crea un entorno de producción silencioso, incluso durante ciclos de trabajo agresivos.
🏢 Escalabilidad a ultraescala: el estándar de ingeniería del grupo iHF
Para las operaciones de fabricación que implementan sistemas de automatización de alta velocidad a lo largo de decenas de metros, mantener una precisión estricta en tramos enormes presenta un importante obstáculo logístico y estructural. El abastecimiento de bastidores de segmento corto y de gama baja genera errores de paso acumulativos en cada línea de unión, lo que genera variaciones de velocidad localizadas y desgaste prematuro de los componentes.
Para eliminar estos complejos desafíos industriales, iHF Group ha desarrollado una gama de élite de sistemas de accionamiento rotativos y lineales modulares de alta precisión. Al combinar la ciencia de materiales avanzada con procesos de rectificado CNC especializados, los conjuntos de iHF Group ofrecen escalabilidad ilimitada junto con un rendimiento cinemático de élite.
🚀 Rendimiento dinámico de alta velocidad: los sistemas configurados por iHF Group son capaces de rodar a alta velocidad de 180 m/minuto o más. Este perfil de velocidad ultraalta los hace perfectos para las cortadoras láser de fibra modernas y la automatización de recogida y colocación de alta velocidad, reduciendo drásticamente los tiempos de ciclo en comparación con las alternativas hidráulicas o accionadas por correa.
🔧 Unión modular infinita ilimitada: toda la línea de bastidores está diseñada para ser infinitamente extensible con el uso de una plantilla de alineación adicional especializada. Esta herramienta única garantiza que las transiciones de paso entre segmentos de rack separados permanezcan perfectamente fluidas, manteniendo el error lineal acumulativo al mínimo en los ejes de recorrido largo.
🌐 Anillos de arco circular a gran escala: yendo más allá del movimiento lineal recto, esta tecnología sobresale en aplicaciones rotativas. El anillo de arco circular se ha realizado con éxito mediante mecanizado avanzado. Se pueden lograr diámetros de anillo de hasta decenas de metros utilizando solo el segmento de grados necesario o conectando sin problemas varios anillos de arco circular. Esta capacidad permite a los ingenieros construir enormes mesas giratorias para el manejo de componentes aeroespaciales, grandes conjuntos de radares y carruseles industriales pesados con una precisión inferior al minuto de arco.
🌍 Líneas de mecanizado industrial pesado preparadas para el futuro
A medida que los sectores manufactureros presionan por velocidades de producción más altas, áreas de trabajo más amplias y tolerancias estructurales más estrictas, las tecnologías de accionamiento lineal heredadas no pueden seguir el ritmo. Depender de diseños obsoletos limita el potencial de su máquina, provocando vibraciones a alta velocidad y mayores costos de mantenimiento. Invertir en un sistema de cremallera y engranaje sin juego elimina estos límites de rendimiento, brindándole una precisión de posicionamiento impecable en cualquier distancia.
Los conjuntos de cremalleras y engranajes de alta precisión ofrecen una poderosa alternativa al combinar:
✔ Funcionamiento sin juego
✔ Precisión de posicionamiento a nivel de husillo de bolas
✔ Rendimiento de alta velocidad
✔ Características de baja vibración
✔ Escalabilidad modular
✔ Capacidades de anillo de gran diámetro
Para los fabricantes que buscan soluciones de movimiento avanzadas capaces de respaldar la automatización de próxima generación, el mecanizado de precisión y los sistemas de fabricación inteligentes, iHF Group ofrece tecnologías innovadoras de engranajes y cremalleras diseñadas para satisfacer los requisitos industriales más exigentes.
