Cómo los motores con junta de torsión sin marco mejoran el rendimiento robótico y la precisión del control

El impulso global hacia la automatización industrial avanzada, robots colaborativos (cobots) de alta carga útil, brazos médicos quirúrgicos y sistemas de defensa multieje impone exigencias extremas a los actuadores electromecánicos. Los servomotores tradicionales a menudo agregan demasiado volumen, exceso de peso y flexibilidad mecánica a los diseños de juntas. Para lograr un movimiento fluido y de alto torque dentro de espacios reducidos, los ingenieros de diseño modernos están recurriendo a motores integrados con junta de torsión sin marco .

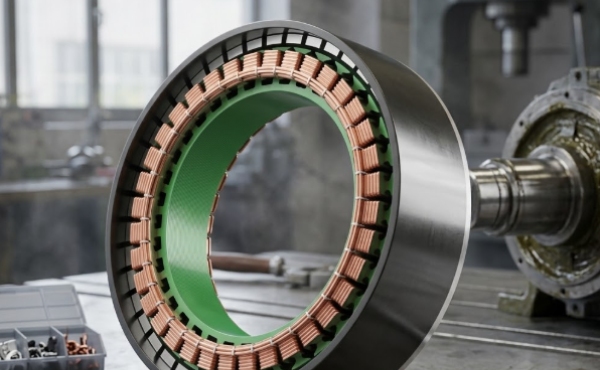

Al incorporar el estator y el rotor directamente en la carcasa estructural de la máquina, estos kits integrados eliminan ejes, cojinetes y acoplamientos innecesarios. Sin embargo, lograr una verdadera precisión en uniones compactas requiere mucho más que una simple integración básica; exige sintonización magnética avanzada, mecánica de retroalimentación precisa y conectividad optimizada del sistema.

💡 Diseño magnético avanzado: maximiza la densidad del par mientras mitiga el engranaje

En el control de movimiento de precisión, el rendimiento de un motor suele estar limitado por sus límites térmicos y la fricción magnética inherente. Los motores sin marco estándar frecuentemente sufren de un par de engranaje severo (tirones magnéticos periódicos entre los imanes del rotor y las ranuras del estator) que degrada la precisión del posicionamiento a velocidades lentas.

Para abordar estas limitaciones, las articulaciones robóticas de última generación implementan un diseño optimizado de ranura del motor. Al calcular la inclinación geométrica precisa de las ranuras del estator o al cambiar la disposición del imán permanente en el rotor, los ingenieros pueden reducir significativamente los efectos de los engranajes. Este diseño produce una densidad de torsión notablemente alta, lo que garantiza una salida de torsión máxima por unidad de volumen mientras se mantiene una rotación suave.

● Excelencia en el control a baja velocidad: gracias a esta arquitectura magnética optimizada, el sistema mantiene un control preciso a bajas velocidades. Elimina los problemas de adherencia y deslizamiento comunes en las configuraciones de accionamiento directo de gama baja, lo cual es crucial para soldaduras de alta precisión, microensamblajes y aplicaciones quirúrgicas delicadas.

●  Baja vibración y funcionamiento silencioso:este ajuste estructural garantiza una respuesta rápida, funcionamiento estable, baja vibración y bajo ruido. La eliminación de la resonancia acústica de alta frecuencia es particularmente vital para los quirófanos médicos y los espacios de trabajo colaborativos de salas blancas.

🛠️ Cinemática mecánica: integración de reductores planetarios de alta precisión

Un kit de motor sin marco proporciona un par electromagnético bruto, pero convertir esa potencia en una articulación robótica utilizable requiere un sistema de reducción de velocidad de alto rendimiento. La integración de un reductor de engranajes planetarios de alta precisión con perfiles de engranajes helicoidales avanzados proporciona una solución muy compacta y robusta.

Calibración de juego ultra bajo: Las cajas de engranajes comerciales estándar introducen un juego significativo, lo que arruina la repetibilidad de la posición. Las juntas integradas premium presentan una redondez de la raíz del diente de menos de 3 minutos de arco. Esta estrecha tolerancia geométrica garantiza una excelente rigidez torsional y minimiza la pérdida de movimiento durante los ciclos bidireccionales.

Inversión direccional rápida: la baja inercia del rotor sin marco, junto con el ajuste preciso de los engranajes planetarios helicoidales, permite una rápida inversión de dirección del motor. El actuador puede girar instantáneamente bajo cargas elevadas sin introducir golpes mecánicos ni forzar la transmisión.

🏢 Inteligencia de circuito cerrado: el estándar de actuación del grupo iHF

Para los constructores de robots industriales y los integradores de sistemas de automatización, ensamblar estatores, rotores, engranajes de ondas de tensión y codificadores separados de diferentes proveedores presenta un frustrante cuello de botella en la fabricación. Las incompatibilidades entre componentes a menudo provocan retrasos en la señal, problemas de expansión térmica y procedimientos de calibración complejos.

Para resolver estos desafíos de la industria, iHF Group ha diseñado una solución de junta modular de alto rendimiento totalmente integrada. Al combinar la tecnología de transmisión directa de precisión con hardware de retroalimentación avanzada, los sistemas de iHF Group ofrecen un rendimiento de transmisión directa inigualable desde el primer momento.

⚙️ Verdadero control de circuito cerrado multivariable: los controladores del grupo iHF logran un control de circuito cerrado completo y determinista del par, la velocidad y la posición. Los algoritmos avanzados de control orientado al campo (FOC) procesan los perfiles actuales en tiempo real, evitando errores de seguimiento incluso durante movimientos altamente dinámicos.

📊 Arquitectura de retroalimentación de codificador dual: para eliminar los errores de posicionamiento causados ​​por la deflexión física del engranaje bajo cargas pesadas, el sistema admite codificadores duales para mejorar aún más la precisión del control de retroalimentación. Un codificador absoluto o incremental de alta resolución monitorea el eje del motor de alta velocidad, mientras que un codificador absoluto secundario monitorea directamente la junta de salida de baja velocidad. Esta configuración mide y corrige continuamente microdeflexiones menores en tiempo real.

🔌 Optimización de la topografía del sistema: arquitectura en cadena

A medida que los sistemas robóticos agregan más ejes, como cobots de 7 ejes o estructuras humanoides complejas, la gestión del cableado interno se vuelve muy compleja. Pasar cables de alimentación y retroalimentación dedicados desde un gabinete de control central a través de cada junta genera haces de cables gruesos que restringen el movimiento de las juntas y aumentan los riesgos de falla por torsión continua.

Las juntas modernas de alta densidad superan esto incorporando un diseño de comunicaciones en serie que ahorra espacio. El sistema admite la configuración en cadena para múltiples unidades, lo que facilita el suministro de energía y la transmisión de datos. Al incorporar un microcontrolador localizado dentro de cada junta, se puede enrutar secuencialmente un único bus de alimentación de CC compartido y un cable Ethernet industrial de alta velocidad (como EtherCAT o CANopen) de una junta a la siguiente. Esto reduce drásticamente el peso total del cable, simplifica el enrutamiento físico y mejora la confiabilidad general del sistema.

❓ Análisis técnico profundo: Preguntas y respuestas sobre la industria

P1: ¿Cómo protege una configuración de codificador dual contra el desgaste mecánico con el tiempo?

R: En un sistema de codificador único, si los engranajes planetarios experimentan un desgaste o juego menor durante años de servicio, el controlador no se da cuenta del error físico en la brida de salida. Al utilizar el soporte de codificador dual proporcionado por iHF Group, el codificador secundario monitorea directamente la posición real de la herramienta. Incluso si se produce desgaste mecánico dentro del reductor, el sistema de circuito cerrado compensa automáticamente la variación, lo que garantiza que su robot mantenga una precisión submilimétrica durante toda su vida operativa.

P2: ¿Por qué se prefieren los engranajes helicoidales a los engranajes rectos en aplicaciones de juntas de alto torque?

R: Los engranajes helicoidales cuentan con líneas de dientes en ángulo que se acoplan gradualmente en lugar de hacerlo todos a la vez. Este contacto progresivo de los dientes aumenta significativamente la relación de contacto total, distribuyendo altas cargas mecánicas entre múltiples dientes. Este diseño permite directamente una redondez de la raíz del diente de menos de 3 minutos de arco, reduce el ruido acústico y proporciona la resistencia a la torsión superior necesaria para picos de torsión repentinos.
