Cómo el deslizamiento de rodillos cruzados elimina la deflexión inducida por momento en el movimiento lineal de precisión

Las guías lineales de bolas de recirculación estándar logran un rendimiento excelente bajo cargas puramente radiales o axiales, pero su capacidad de carga se degrada rápidamente cuando se someten a momentos de vuelco: la combinación de fuerza radial y compensación que crea un par de rotación alrededor del eje longitudinal de la guía. En la automatización de precisión, los equipos semiconductores y los sistemas de posicionamiento óptico, estos momentos no son condiciones excepcionales sino estados operativos rutinarios. Un escenario montado verticalmente con una carga útil desplazada, un sistema de pórtico con herramientas asimétricas o una plataforma de alineación de ejes múltiples con sensores en voladizo imponen cargas de momento que las guías de bolas manejan a través de una mayor precarga, secciones de rieles más grandes o pares de guías redundantes, todo lo cual aumenta la fricción, el tamaño de la envolvente y el costo sin abordar la limitación estructural fundamental.

El deslizador de rodillos cruzados iHF de iHF Group representa una arquitectura de movimiento lineal alternativa diseñada específicamente para aplicaciones donde la carga combinada, incluidos componentes de momento significativos, es inherente al perfil de movimiento. Al disponer rodillos cilíndricos en pistas de rodadura ortogonales con ranura en V a intervalos de 90 grados, el diseño de rodillos transversales distribuye la carga a través de cuatro líneas de contacto en lugar de dos, proporcionando una resistencia de momento inherente sin penalizaciones por fricción dependientes de la precarga.

Arquitectura de rodillos cruzados: la geometría de la capacidad de carga multidireccional

Canalizaciones con ranura en V y disposición de rodillos ortogonales

En el deslizador de rodillos cruzados iHF, los rodillos cilíndricos rectificados con precisión están dispuestos alternativamente a 90 grados entre sí dentro de pistas de rodadura con ranura en V mecanizadas en el riel y el carro. Cada rodillo hace contacto con la pista de rodadura en dos puntos, creando un total de cuatro líneas de contacto de carga por juego de rodillos. Cuando se aplica una carga vertical (radial), los rodillos horizontales soportan la carga primaria mientras que los rodillos verticales proporcionan restricción lateral. Cuando se aplica una carga horizontal (lateral), la distribución de la carga se invierte. Cuando se aplica un momento de vuelco, los pares de contactos diagonales en lados opuestos de la guía resisten la tendencia rotacional a través de carga diferencial.

Esta geometría contrasta fundamentalmente con las guías de bolas, donde la carga se transporta en dos puntos de contacto de arco gótico por bola, y la resistencia al momento depende completamente de la multiplicación del ángulo de contacto inducida por la precarga. La arquitectura de rodillos transversales logra una capacidad de momento equivalente a niveles de precarga sustancialmente más bajos (o una capacidad de momento significativamente mayor con una precarga equivalente) porque la disposición de rodillos ortogonales crea una restricción geométrica inherente en lugar de depender de la deformación elástica para la estabilidad.

Características de precarga y fricción

La precarga en las guías lineales elimina el juego interno para evitar el juego y aumentar la rigidez, pero introduce una fricción de deslizamiento proporcional a la magnitud de la precarga. En las guías de bolas, la capacidad de momento requerida para aplicaciones de precisión a menudo exige niveles de precarga que aumentan la fricción inicial entre un 200 y un 300 % en comparación con las configuraciones de ajuste con holgura.

El deslizador de rodillos cruzados iHF logra una rigidez y una capacidad de momento equivalentes con niveles de precarga entre un 40 % y un 60 % más bajos que los sistemas de guía de bolas comparables. Esta reducción se traduce directamente en menores requisitos de par motor, menor tamaño del motor, menor generación de calor y mayor vida útil del lubricante. Para aplicaciones donde el movimiento suave a bajas velocidades es fundamental (etapas de interferometría láser, escáneres de microscopio de fuerza atómica o sistemas de dispensación de precisión), la menor ondulación por fricción de los rodillos transversales elimina el fenómeno de adherencia y deslizamiento que puede inducir la precarga de la guía de bolas.

Fabricación de precisión y control dimensional

Rectificado de pistas de rodadura y clasificación de rodillos

El rendimiento de un carro de rodillos transversales depende de la precisión geométrica de las pistas de rodadura con ranura en V y de la uniformidad dimensional de la población de rodillos. El proceso de fabricación de iHF Group emplea rectificado de perfiles CNC de pistas de rodadura con una precisión de forma de 1 micrómetro y un acabado superficial inferior a Ra 0,2 micrómetros. Esta precisión garantiza que el contacto de los rodillos se produzca a lo largo de toda la línea de contacto teórica en lugar de concentrarse en puntos altos que provocarían tensión localizada y fatiga prematura.

Los rodillos están rectificados con precisión y clasificados en clases de diámetro con granularidad de 0,5 micrómetros. Cada guía de rodillos cruzados iHF se ensambla con rodillos seleccionados de clases de diámetro coincidentes para garantizar una distribución uniforme de la carga en todas las líneas de contacto. Esta disciplina de clasificación evita la concentración de carga que se produce cuando los rodillos de diámetro mixto comparten una pista de rodadura, donde los rodillos más grandes transportan una carga desproporcionada y los rodillos más pequeños proporcionan una restricción inadecuada.

Verificación de rectitud y paralelismo

Después del ensamblaje, cada portaobjetos se somete a una medición de rectitud mediante interferometría láser o superficies de referencia de granito de precisión. Las especificaciones de rectitud de 3 micrómetros por 100 mm de recorrido son estándar, con grados de precisión de 1 micrómetro disponibles para aplicaciones de metrología y semiconductores. El paralelismo entre las superficies de referencia del riel y del carro se verifica con una precisión de 2 micrómetros en todo el recorrido, lo que garantiza que las configuraciones apiladas de múltiples ejes mantengan relaciones ortogonales sin errores acumulativos.

Ingeniería de Capacidad de Carga y Rigidez

Clasificaciones de carga estática y dinámica

Las clasificaciones de carga de las guías de rodillos cruzados iHF se calculan según ISO 14728-1, donde la capacidad de carga estática (C₀) representa la carga que induce una deformación permanente de 0,0001 veces el diámetro del rodillo en el contacto más cargado, y la capacidad de carga dinámica (C) representa la carga bajo la cual el 90 % de las guías idénticas alcanzan una vida útil de 100 km.

Para un deslizador de rodillos cruzados iHF típico con un diámetro de rodillo de 15 mm y un ancho de riel de 30 mm, la capacidad de carga estática supera los 50 kN en la dirección radial, los 30 kN en la dirección lateral y la capacidad de momento de 500 Nm en los ejes de paso y guiñada. Estos valores superan sustancialmente los de las guías de bolas con dimensiones envolventes equivalentes, lo que permite diseños de máquinas compactas que requerirían secciones de guía de bolas significativamente más grandes o configuraciones de doble riel.

Rigidez y deflexión bajo carga de momento

El diferenciador crítico de rendimiento para los carros de rodillos transversales es la deflexión bajo carga de momento. Cuando se aplica un momento de vuelco, el carro gira alrededor del eje longitudinal del carril en un ángulo proporcional al momento e inversamente proporcional a la rigidez torsional. La guía de rodillos cruzados iHF logra una rigidez angular de 500-800 Nm/minuto de arco para configuraciones estándar, en comparación con 150-250 Nm/minuto de arco para guías de bolas equivalentes. Esta ventaja de rigidez de 3:1 a 4:1 se traduce directamente en una precisión posicional mantenida bajo diferentes condiciones de carga útil, un factor decisivo en la automatización de precisión donde la deflexión del punto central de la herramienta debe permanecer dentro de tolerancias micrométricas.

Ingeniería de aplicaciones: donde las guías de rodillos transversales ofrecen un valor diferenciado

Manipulación e inspección de obleas semiconductoras

Las etapas de oblea en equipos de litografía, inspección y prueba de sondas funcionan en entornos de vacío o de sala limpia con requisitos de posicionamiento submicrométricos. La baja generación de partículas del deslizador de rodillos cruzados iHF (sin tubos de retorno de bolas de recirculación), la compatibilidad con el vacío y la alta relación rigidez-masa lo hacen óptimo para estas aplicaciones. iHF Group proporciona lubricantes horneados al vacío y materiales con baja desgasificación para su integración en sistemas de inspección por haz de electrones y litografía EUV.

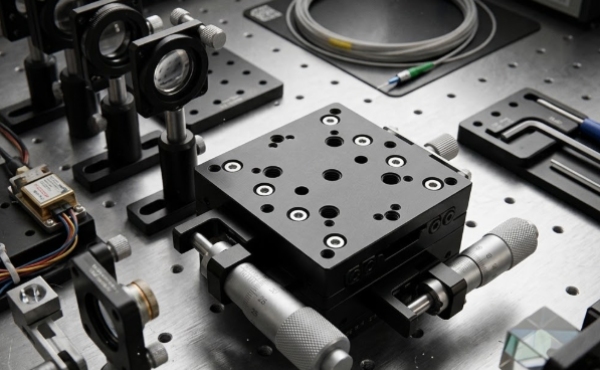

Sistemas de alineación óptica de precisión

La dirección del rayo láser, el posicionamiento del brazo de referencia del interferómetro y la alineación óptica adaptativa requieren un movimiento lineal con una resolución de escala nanométrica y una desviación angular mínima. La ondulación de baja fricción y la alta rigidez torsional del iHF Cross Roller Slide permiten que las unidades piezoeléctricas o de bobina móvil logren un movimiento suave y continuo sin la oscilación que la variación de la fricción de la guía de bolas puede introducir.

Imágenes médicas y radioterapia

Los pórticos de escáner CT, las mesas de posicionamiento de pacientes con acelerador lineal y los brazos de robots quirúrgicos requieren un movimiento lineal con alta capacidad de carga, resistencia a la radiación y accesibilidad para el mantenimiento. La arquitectura abierta del deslizador de rodillos cruzados iHF (sin elementos de recirculación para atrapar residuos) y las opciones de construcción de acero inoxidable satisfacen estos requisitos con intervalos de servicio que superan las 10 000 horas.

Metrología y máquinas de medición por coordenadas

Los ejes de las CMM y las etapas del perfilómetro de superficies exigen una precisión geométrica que no se degrade bajo las fuerzas de contacto de la sonda o las masas variables de la pieza de trabajo. La capacidad de momento inherente del deslizador de rodillos cruzados iHF mantiene la rectitud y la escuadra bajo estas condiciones de carga variables, donde las guías de bolas requerirían una recalibración continua o una masa estructural excesiva para compensar el cumplimiento.

视频

Preguntas frecuentes

P: ¿Cuál es la longitud máxima de recorrido disponible para el deslizador de rodillos cruzados iHF?

R: Las longitudes de recorrido estándar varían de 25 mm a 1500 mm en incrementos de 25 mm, con longitudes personalizadas disponibles de hasta 3000 mm para aplicaciones especializadas. Los recorridos más largos requieren considerar la deflexión del riel bajo el peso propio y las cargas aplicadas; iHF Group proporciona análisis estructurales para determinar la sección óptima del riel y el espacio entre soportes para configuraciones específicas.

P: ¿Puede el deslizador de rodillos cruzados iHF funcionar sin lubricación en entornos de salas blancas?

R: Si bien el funcionamiento completamente seco es posible con recubrimientos y materiales especializados, las aplicaciones típicas de salas limpias emplean una lubricación mínima con grasas de perfluoropoliéter (PFPE) que exhiben una presión de vapor y generación de partículas extremadamente bajas. Los portaobjetos compatibles con salas blancas de iHF Group se ensamblan y empaquetan en entornos Clase 100 con protocolos de limpieza validados.

P: ¿Cómo se compara el costo del deslizador de rodillos cruzados iHF con los sistemas de guía de bolas equivalentes?

R: El costo unitario suele ser entre un 20% y un 40% más alto que el de las guías de bolas comparables, pero el costo total del sistema a menudo favorece la arquitectura de rodillos cruzados cuando se incorporan la eliminación de configuraciones de doble riel, un tamaño reducido del motor debido a una menor fricción e intervalos de mantenimiento extendidos. iHF Group proporciona un análisis del costo total de propiedad para requisitos de aplicaciones específicas.

P: ¿Cuál es el nivel de precarga recomendado? ¿Se puede ajustar en el campo?

R: La precarga estándar se configura de fábrica mediante la coincidencia selectiva del diámetro de los rodillos y el ajuste de cuñas, lo que generalmente logra una precarga ligera (2-4 % de la capacidad de carga dinámica) para automatización general o una precarga media (5-8 %) para aplicaciones de precisión. El ajuste de precarga requiere desmontaje y reemplazo de rodillos; iHF Group recomienda el servicio de fábrica para la modificación de la precarga para mantener las especificaciones de rendimiento.

P: ¿Hay disponibles versiones de acero inoxidable o resistentes a la corrosión?

R: Sí, iHF Group ofrece rodillos y pistas de rodadura de acero inoxidable 440C para entornos corrosivos o de sala limpia, y carcasas de acero inoxidable 304 para aplicaciones de lavado. Hay opciones de rodillos cerámicos (nitruro de silicio) disponibles para requisitos extremos de resistencia a la corrosión o aislamiento eléctrico.
