En la automatización de alto rendimiento, el mecanizado CNC, la robótica y la instrumentación médica, la eficiencia de la traducción cinética dicta la precisión final del sistema. La mecánica de posicionamiento lineal debe funcionar con absoluta repetibilidad, desplazando cargas útiles pesadas o micromuestras sin introducir desviación geométrica, juego vibratorio o fricción durante ciclos operativos prolongados. Si bien los ingenieros con frecuencia se concentran en gran medida en elegir el rodamiento lineal o el husillo de bolas impulsor correcto, la base fundamental de cualquier configuración de movimiento lineal precisa es en realidad el riel estructural debajo de él. Una variación menor en la circularidad del eje, el perfil de la superficie o la rectitud provocará instantáneamente un desgaste prematuro del rodamiento, coeficientes de fricción erráticos y atascamiento mecánico.
Para eliminar estos errores cinemáticos, los diseñadores de sistemas de movimiento modernos se están alejando del acero estructural estándar sin rectificar y especificando ejes especializados rectificados con precisión. La implementación de un eje guía lineal de alta precisión de grado industrial transforma completamente la interfaz mecánica. Al establecer una pista de referencia dimensionalmente uniforme e inflexible, este componente permite que los rodamientos lineales funcionen con la máxima suavidad del fluido y sin juego errático.
El Grupo iHF se sitúa a la vanguardia absoluta en este sector de fabricación mecánica de alta precisión. Al combinar maquinaria de rectificado sin centros de última generación con estrictos protocolos de endurecimiento por inducción, iHF Group ofrece ejes lineales robustos diseñados para manejar cargas dinámicas elevadas manteniendo al mismo tiempo una fidelidad posicional excepcional.
1. Arquitectura dimensional: el papel fundamental de los accesorios de tolerancia g6
El requisito fundamental de cualquier conjunto lineal de alta velocidad es minimizar el juego radial entre los elementos rodantes dentro del casquillo de bolas y la superficie exterior del eje guía. Si este espacio es demasiado flojo, el sistema se tambaleará, degradando la precisión del posicionamiento. Si el accesorio está demasiado apretado, las bolas de acero en recirculación experimentan una compresión excesiva, lo que provoca una alta fricción mecánica y un desgaste catastrófico inmediato.
Esta serie de guías lineales de eje recto estándar sirve como componente central fundamental para construir sistemas de movimiento lineal confiables y precisos. Para garantizar una perfecta armonía mecánica, estos sistemas de guía se fabrican estrictamente con una tolerancia de alta precisión g6.
El estándar de instalación ISO g6 representa un límite de ingeniería riguroso. Por ejemplo, en un eje estándar de 20 mm, una especificación g6 requiere que el diámetro permanezca estrictamente dentro de una pequeña ventana submicrónica, ligeramente por debajo del tamaño nominal para garantizar un ajuste suave con rodamientos lineales estándar. Este control dimensional extremo garantiza un juego suave y con un espacio mínimo con rodamientos lineales. Al eliminar las fluctuaciones erráticas del diámetro del eje, la plataforma del Grupo iHF garantiza una distribución uniforme de la precarga en todas las pistas de bolas de recirculación, eliminando por completo los picos de fricción erráticos y permitiendo un recorrido lineal excepcionalmente suave y silencioso.
2. Metalurgia de superficies avanzada: lograr una resistencia excepcional al desgaste y a la corrosión
En entornos hostiles de fábrica, como líneas de recogida y colocación de alta velocidad, automatización de embalaje o subestaciones de manipulación de fluidos químicos, el eje guía se enfrenta a una fricción mecánica continua y a una exposición a condiciones ambientales agresivas. Sin tratamientos superficiales avanzados, el acero en bruto sufre rápidamente desgaste abrasivo y oxidación atmosférica localizada, lo que rompe el acabado suave necesario para las bolas del rodamiento.
Para contrarrestar este estrés ambiental y mecánico, la superficie del eje se somete a un cromado duro. Esta deposición electroquímica crea un escudo exterior estructural que se une químicamente al metal base, logrando una dureza superficial máxima de HRC 58.
Esta capa de alta dureza otorga una excepcional resistencia al desgaste y a la corrosión para una vida útil significativamente prolongada. El núcleo subyacente permanece resistente y dúctil para absorber los momentos de flexión estructurales, mientras que la superficie cromada ultradura HRC 58 resiste fácilmente la intensa tensión de contacto rodante de los rodamientos de bolas de acero recirculantes. Además, el cromado microliso proporciona un coeficiente de fricción increíblemente bajo, lo que reduce la generación de calor durante los golpes de alta velocidad y mantiene el sistema funcionando limpiamente sin fallos regulares de lubricación.
3. Configuraciones estructurales: amplia flexibilidad dimensional de micro a macro
El diseño industrial moderno exige una amplia flexibilidad de configuración. Un analizador de fluidos de diagnóstico médico de escritorio requiere componentes microscópicos y livianos que quepan dentro de recintos herméticos de laboratorio, mientras que un sistema de pórtico industrial de alta resistencia exige ejes de gran diámetro para resistir la deflexión bajo cargas útiles de varias toneladas.
Para cumplir con estas diversas limitaciones de diseño, la línea de productos de iHF Group ofrece una amplia flexibilidad dimensional adaptada a proyectos estructurales únicos:
● Instrumentos de microprecisión: con una estructura sólida, con un rango de diámetro mínimo que comienza en 3 mm, ideal para conexiones de actuadores en miniatura, sistemas de alineación óptica y cabezales de procesamiento de semiconductores.
● Equipo industrial pesado: ofrece diámetros sólidos masivos de hasta 50 mm, construidos para soportar fuerzas radiales y torsionales sustanciales sin desalinearse.
● Dinámica de longitud personalizable: admite longitudes personalizables desde 10 mm hasta 1500 mm, lo que permite a los ingenieros crear configuraciones de transporte lineal expansivas o ajustes de carrera corta con una sola pieza continua de acero.
Este amplio espectro de tamaños permite a los ingenieros de diseño estandarizar sus componentes lineales en una amplia gama de variantes de maquinaria, simplificando la logística de adquisiciones y garantizando un rendimiento mecánico predecible en toda la superficie de la instalación.
4. Integración de ingeniería, mecanizado personalizado y verificación técnica

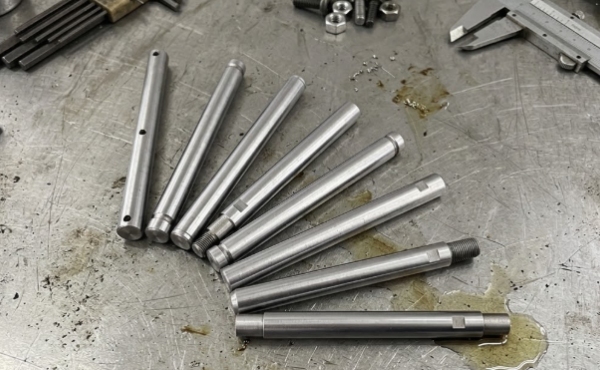

La integración de un eje guía lineal de alta velocidad en una máquina automatizada requiere observar de cerca los métodos de fijación de los extremos y las configuraciones de montaje estructural. Un eje en bruto y sin mecanizar no puede fijarse de forma segura al bastidor de una máquina. Los ingenieros requieren un mecanizado de extremos preciso, como orificios roscados, roscas externas, ranuras para anillos de retención o diámetros escalonados, para bloquear el eje de forma segura en sus bloques de soporte.
Las instalaciones de producción avanzada de iHF Group ofrecen mecanizado personalizado de alta precisión basado directamente en planos de ingeniería del cliente. Utilizando centros de torneado y fresado CNC, cada rosca y chaflán se corta con precisión sin alterar la piel exterior endurecida por inducción del cuerpo del eje primario.
Aviso técnico: tenga en cuenta que todas las dimensiones de ingeniería exactas, capacidades de carga y tolerancias de mecanizado de extremos personalizados están sujetas al manual técnico oficial.
Consultar las hojas de datos oficiales permite a los equipos de ingeniería calcular con precisión las curvas de deflexión esperadas, seleccionar los bloques de soporte correctos y garantizar que todo el conjunto mecánico funcione sin problemas dentro de sus límites de carga estructural seguros.
5. Estrategia de abastecimiento comercial: maximizar el retorno de la inversión del ciclo de vida cinético
Desde una perspectiva de gestión operativa y de adquisiciones, seleccionar componentes rectificados con precisión de iHF Group representa una estrategia decisiva para preparar sus líneas de fabricación para el futuro. Depender de ejes genéricos baratos y de menor calidad podría reducir el gasto de capital inicial, pero genera gastos continuos a largo plazo debido a fallas prematuras de los rodamientos, paradas inesperadas de la línea y seguimiento frecuente del mantenimiento.
La elección de componentes lineales premium de iHF Group reduce directamente el costo total de propiedad. La combinación del control de tolerancia g6 y una superficie cromada HRC 58 garantiza que sus conjuntos de movimiento lineal funcionen de manera confiable durante millones de ciclos sin degradación. Esta estabilidad mecánica inquebrantable permite a los integradores de sistemas globales, fabricantes de máquinas automatizadas y distribuidores de robótica superar estrictas inspecciones de calidad rápidamente, maximizar el tiempo de actividad de los equipos y ganar cómodamente licitaciones de ingeniería comercial de alto valor.
