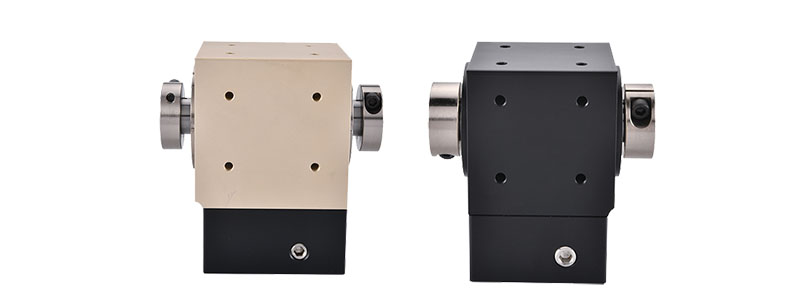

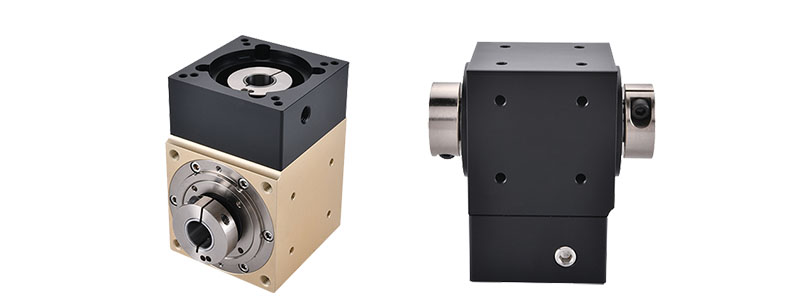

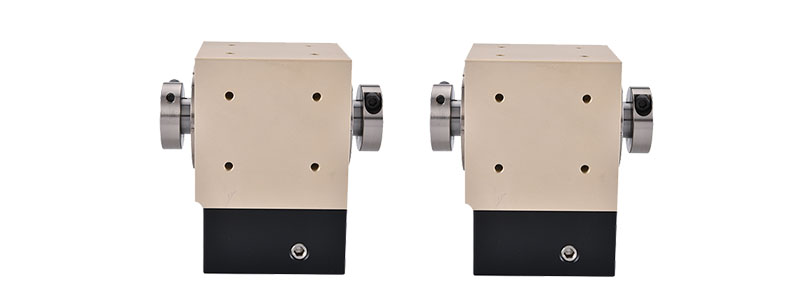

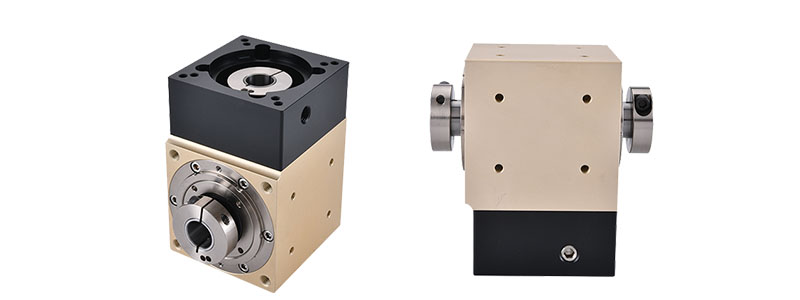

Productfeatures:
1 、 Rango de tamaño: 42/60/90
2. Rango de relación de transmisión: 2/3/5
3. Rango de precisión: 3 a 6 minutos de arco
4. Alta precisión, bajo nivel de ruido y alta rigidez.
El modelo de precisión presenta un juego mínimo y un posicionamiento preciso; Los engranajes de transmisión están diseñados con precisión para cumplir con los requisitos de calidad de transmisión precisa, bajo nivel de ruido y alta rigidez.
5. Diseño compacto que ahorra espacio
Cuenta con engranajes cónicos helicoidales, lo que permite montar el motor en un ángulo de 90 grados para ahorrar espacio de instalación.
| Serie de productos | Especificaciones del producto | Etapas | Relación | Latigazo negro | Tipo de salida | Código de montaje |
| PZTB | 42 60 90 | L1=1 etapas | 2 3 5 | P1=Retroceso de precisión P2=Juego estándar | S6=Salida del eje único | D1/D2/D3/D4/LR |
| Todos los modelos tienen ejes de entrada sin chaveteros; Por favor especifique en las observaciones si se requiere mecanizado adicional. | ||||||
Especificación Parámetros técnicos | PZTB42 | PZTB60 | PZTB90 | |||
| Etapas | Relación | Unidad | ||||
| Par nominal T,(Nm) | L1 | 2 | Nuevo Méjico | 23 | 30 | 60 |
| 3 | Nuevo Méjico | 20 | 35 | 55 | ||
| 5 | Nuevo Méjico | 18 | 25 | 50 | ||
| Par de salida máximo T2N | Nuevo Méjico | 2,5 veces el par de salida nominal | ||||
| Velocidad de entrada nominal | rpm | 1500 | ||||
| Velocidad máxima de entrada | rpm | 300 | ||||
| Fuerza radial máxima permitida | norte | 350 | 560 | 1050 | ||
| Fuerza axial máxima permitida | norte | 160 | 230 | 550 | ||
| Momento de inercia | kg·cm² | 0,03 | 0,08 | 0,09 | ||
| Reacción | arcomin | P1≤3 P2≤6 | ||||
| Nivel de ruido | dB | ≤58 | ≤58 | ≤60 | ||
| Eficiencia a plena carga | % | 97% | ||||
| Vida útil | h | >20000 | ||||
| Temperatura de funcionamiento | ℃ | -25 ℃ ~ 90 ℃ | ||||
| Método de lubricación | / | Lubricación con grasa sintética | ||||
| Dirección de rotación | / | Entrada y salida en la misma dirección. | ||||
| Clasificación de protección | / | IP65 | ||||
| Tipo de montaje | / | Cualquier | ||||
| Peso | kilos | 0,49 | 1.25 | 3.93 | ||
Los parámetros anteriores son sólo de referencia; Prevalecerán los datos operativos reales del producto.

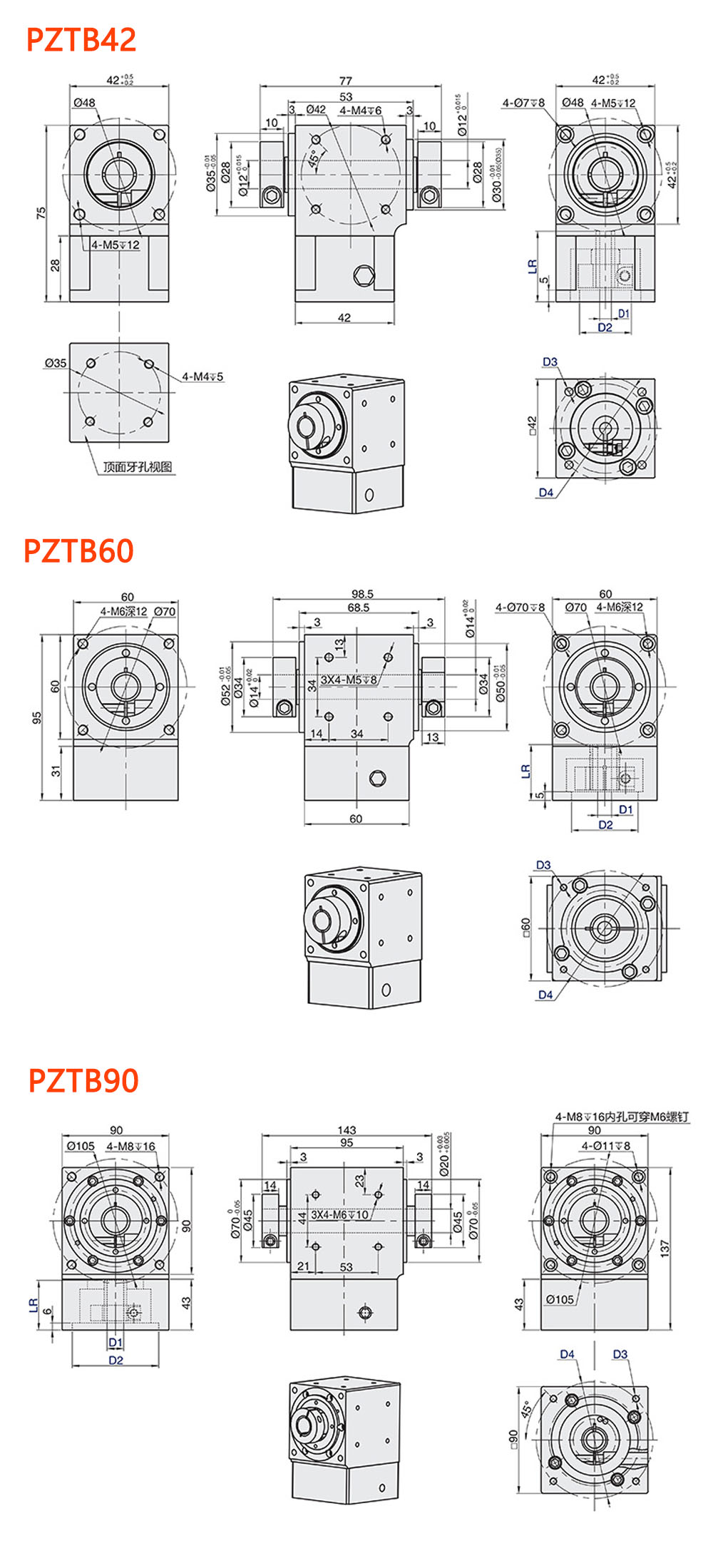

| Serie | Etapas | Relación | Reacción | Tipo de salida | Dimensiones de montaje de entrada | ||||
| D1 | D2 | D3 | D4 | LR | |||||
| PZTB42 | L1 | 2 3 5 | P1=Contragolpe de precisión P2=Juego estándar | S3=Salida del eje único | 5 | 22 | M3 | 43,8 | LR30 |
| 5 | 22 | 3.5 | 43,8 | LR30 | |||||
| 8 | 30 | M3 | 45 | LR30 | |||||
| 8 | 30 | M4 | 46 | LR30 | |||||
| PZTB60 | 8 | 36 | M4 | 70,7 | LR32 | ||||
| 8 | 38.1 | M4 | 66,7 | LR32 | |||||
| 14 | 50 | M4 | 70 | LR32 | |||||
| 14 | 50 | M5 | 70 | LR32 | |||||
| PZTB90 | 14 | 73 | M5 | 98,4 | LR42 | ||||
| 19 | 70 | M5 | 90 | LR42 | |||||
| 19 | 70 | M6 | 90 | LR42 | |||||
