Servoengranaje de ángulo recto Newgear con PAR de alta precisión

Conduzca el mundo con transmisión planetaria y lidere el futuro con fabricación de precisión

1. Mecanismo de engranaje cónico en espiral para lograr una salida de dirección en ángulo recto

2. El engranaje cónico tiene opciones rectas y en espiral, el bisel en espiral suena más suave y silencioso.

3. Diseño integrado, alta precisión, alta rigidez.

4. Estructura portadora planetaria de jaula de doble soporte, alta confiabilidad y alta precisión a alta velocidad.

5. En comparación con la serie de cuerpo cuadrado correspondiente, PXR, ofrece más tamaños.

6. Diseño de acoplamiento más grande, mayores tamaños para instalación.

7. Emparejamiento con caja de cambios de engranajes helicoidales, transmisión más estable y gran capacidad de carga.

Áreas de aplicación:

Fabricación mecánica: en maquinaria de alta precisión, como máquinas herramienta CNC y centros de mecanizado, la caja de engranajes servo de ángulo recto Newgear proporciona una transmisión estable y precisa, lo que garantiza la precisión y la eficiencia del mecanizado.

Embalaje e impresión: En la maquinaria de embalaje e impresión, los servoreductores de ángulo recto permiten un control de transmisión rápido y preciso, mejorando la eficiencia de producción y la calidad del producto.

Equipos de automatización: En líneas de ensamblaje automatizadas, robótica y otros equipos automatizados, los reductores servo de ángulo recto Newgear brindan un soporte de transmisión confiable, lo que garantiza un funcionamiento estable y eficiente.

Rango de especificación: 60-180

Rango de relación de velocidad: 3-100

Rango de precisión: 3-5 arcmin (nivel P1) 5-8 arcmin (nivel P2)

Gracias a su transmisión de alta precisión, su estructura de transmisión en ángulo recto, su alta capacidad de carga, su bajo nivel de ruido y su larga vida útil, los servoreductores de ángulo recto Newgear desempeñan un papel fundamental en la automatización industrial. No solo mejoran el rendimiento y la eficiencia de la maquinaria, sino que también promueven la transformación, la modernización y el desarrollo inteligente de la industria manufacturera. Con el continuo avance de la automatización industrial y la mejora continua de la tecnología inteligente, los servoreductores de ángulo recto Newgear están preparados para un desarrollo aún mayor.

Servoengranaje de ángulo recto Newgear con PAR de alta precisión

Parámetros técnicos			Serie de modelos	PAR60	PAR90	PAR120	PAR140	PAR180
Par máximo			Nuevo Méjico	1,5 Par nominal en el tiempo
Par de frenado de emergencia			Nuevo Méjico	Par nominal de 2,5 tiempos
Fuerza radial máxima admisible			norte	1530	3300	6700	9400	14500
Fuerza axial máxima admisible			norte	600	1500	3000	4700	7250
Rigidez de torsión			Nm/minuto de arco	6	12	23	47	130
Velocidad máxima de entrada			rpm	8000	6000	6000	6000	6000
Velocidad de entrada nominal			rpm	4000	3000	3000	3000	3000
Ruido			dB	≤64	≤66	≤66	≤68	≤68
Esperanza de vida promedio			h	20000
Eficiencia a plena carga			%	L1 ≥ 95 % L2 ≥ 92 %
Reacción	P1	L1	minutos de arco	≤5	≤5	≤5	≤5	≤5
	P1	L2	minutos de arco	≤7	≤7	≤7	≤7	≤7
	P2	L1	minutos de arco	≤8	≤8	≤8	≤8	≤8
	P2	L2	minutos de arco	≤10	≤10	≤10	≤10	≤10
Momento de inercia	L1	3	Kg.cm2	0.40	2.28	6.87	23.5	69.2
		4	Kg.cm2	0.40	2.28	6.87	21.5	68.6
		5	Kg.cm2	0.40	2.28	6.87	21.5	68.6
		7	Kg.cm2	0.40	2.28	6.87	21.5	68.6
		8	Kg.cm2	/	1.45	4.76	20.5	/
		10	Kg.cm2	0.40	1.45	4.76	20.1	66.2
		14	Kg.cm2	/	2.28	6.87	/	68.6
		20	Kg.cm2	/	2.28	6.87	/	68.6
	L2	25	Kg.cm2	0.40	2.28	6.87	6.88	23.8
		30	Kg.cm2	0.40	2.28	6.87	7.10	22.2
		35	Kg.cm2	0.40	2.28	6.87	6.88	22.2
		40	Kg.cm2	0.40	2.28	6.87	6.88	22.2
		50	Kg.cm2	0.30	1.45	4.76	6.88	22.2
		70	Kg.cm2	0.30	1.45	4.76	6.88	22.2
		100	Kg.cm2	0.30	1.45	4.76	6.34	21.6

Parámetros técnicos		Serie de modelos	PAR60	PAR90	PAR120	PAR140	PAR180
	Especificación	Relación	PAR60	PAR90	PAR120	PAR140	PAR180
Par nominal	L1	3	40	105	165	360	880
		4	45	130	230	480	1100
		5	45	130	230	480	1100
		7	45	100	220	480	1100
		8	/	130	230	440	/
		10	30	75	175	360	1100
		14	/	100	220	/	1100
		20	/	75	175	/	1100
	L2	25	45	130	230	480	1100
		30	40	105	165	360	880
		35	45	130	230	480	1100
		40	45	130	230	480	1100
		50	45	130	230	480	1100
		70	45	100	220	480	1100
		100	30	130	230	360	1100
Grado de protección		IP65
Temperatura de funcionamiento		'-10°C a 90°C
Peso (kg)	L1		2.2	6.6	13.4	27	52
Peso (kg)	L2		3.2	9	17.5	33.5	65

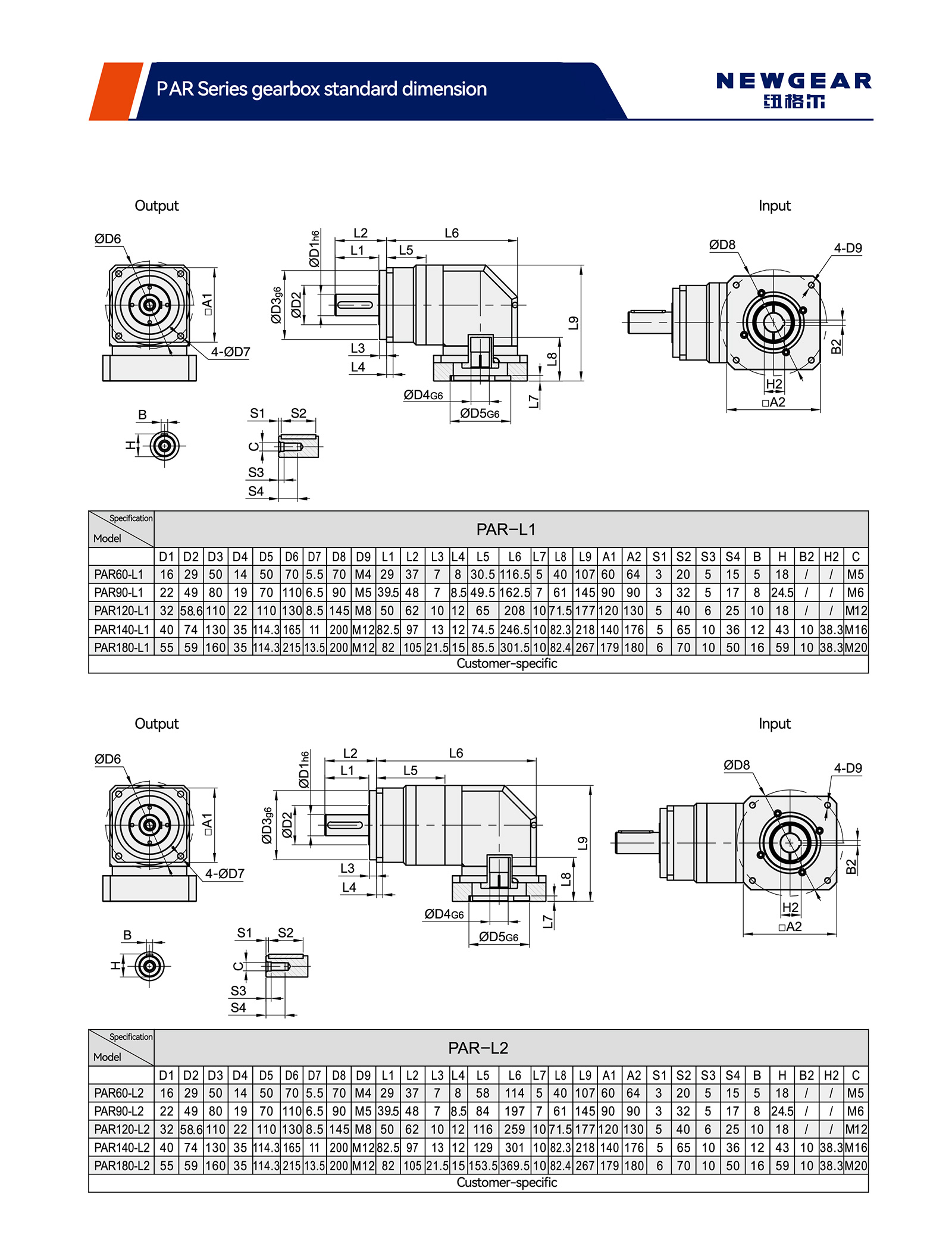

: Adaptación del servomotor Adaptación del servomotor

*
*
*
