En el campo de la automatización industrial moderna y la ingeniería robótica avanzada, lograr un equilibrio entre una alta densidad de par, rigidez torsional y un juego ultra bajo es un desafío técnico importante. A medida que los robots colaborativos (cobots), los articuladores quirúrgicos de alta precisión y los robots móviles autónomos (AMR) exigen perfiles más compactos, las configuraciones tradicionales de motor y caja de cambios desacopladas están siendo reemplazadas.

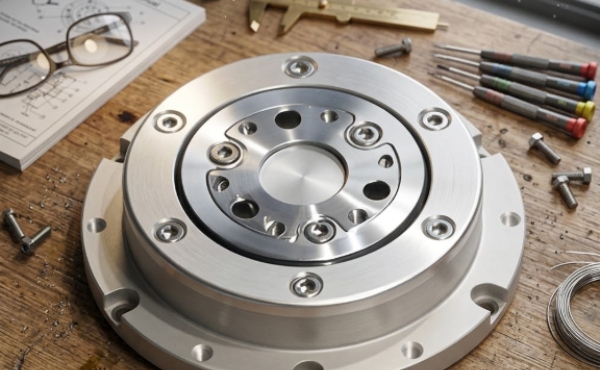

Los cambios de diseño modernos se inclinan hacia soluciones de tren motriz sin marco y altamente integradas. La caja de engranajes con motor de articulación robótica: ND-R4917-10 representa un avance significativo en este campo especializado, ya que combina un motor síncrono de imán permanente (PMSM), un sistema de reducción de ondas de tensión con juego ultrabajo y codificadores de retroalimentación de alta resolución en una única carcasa compacta.
Integración cinemática: desacoplamiento de la relación potencia-peso
El valor mecánico de un conjunto de accionamiento de articulación de robot integrado dedicado radica en su integración estructural optimizada. Los ensamblajes tradicionales se basan en mecanismos de acoplamiento externos que introducen masa adicional, aumentan la inercia rotacional y crean puntos débiles mecánicos propensos a la fatiga.
La arquitectura de diseño de la caja de engranajes del motor con articulación robótica: ND-R4917-10 elimina estos acoplamientos internos al montar el generador de ondas del mecanismo de reducción directamente en el eje del rotor de alta velocidad.
Esta integración directa optimiza el espacio interno y produce una relación excepcional entre par y volumen. Al utilizar un motor sin escobillas y sin marco con devanados de cobre con un factor de llenado de ranura alto, el sistema proporciona una salida de par máxima alta y al mismo tiempo mantiene pequeña la huella térmica general.
Este diseño permite que los brazos robóticos ejecuten trayectorias de alta aceleración sin experimentar degradación térmica o estancamiento a mitad del ciclo.
La metalurgia de la mitigación del contragolpe y la rigidez torsional
Cuando se gestionan tolerancias de posicionamiento submilimétricas en brazos articulados industriales de múltiples ejes, cualquier juego mecánico dentro del tren de engranajes provoca errores de posicionamiento que agravan la cadena cinemática. La selección de un motor premium de reducción de ondas de deformación de alta densidad de torque requiere evaluar las propiedades metalúrgicas específicas de los dientes del engranaje.
El sistema de engranajes dentro de la caja de engranajes del motor de articulación robótica: ND-R4917-10 presenta líneas flexibles de aleación personalizadas que se someten a un tratamiento térmico al vacío preciso. Este proceso crea una estructura de grano microcristalina especializada con un límite de fatiga extremadamente alto, lo que permite que el flexspline maneje ciclos continuos de deformación elástica sin agrietarse.
El perfil de los dientes utiliza una geometría avanzada en forma de S que permite que hasta el 30% del total de los dientes del engranaje se engranen simultáneamente. Esta alta relación de compromiso distribuye las tensiones internas de manera uniforme, manteniendo el juego angular por debajo de 10 a 15 segundos de arco y manteniendo una precisión de posicionamiento constante durante toda la vida operativa de la articulación.
Fiabilidad sin concesiones: la ventaja en ingeniería del grupo iHF
Para los integradores de sistemas que amplían la producción de cobots industriales o vehículos guiados automatizados (AGV) de carga útil, la coherencia de los componentes en cientos de unidades es esencial. Este nivel de control de calidad es donde la ingeniería de precisión de iHF Group establece un punto de referencia en la industria.
Cada módulo de articulación robótica ND-R4917-10 fabricado por iHF Group se construye utilizando líneas de mecanizado CNC automatizadas de alta precisión. Esto garantiza tolerancias geométricas estrictas en los muñones de los rodamientos y las caras de montaje, lo que ayuda a evitar la desalineación interna del eje.
El equipo de diseño de iHF Group integra robustos rodamientos de salida de rodillos transversales directamente en la carcasa estructural. Estos rodamientos especializados manejan momentos de vuelco elevados y cargas axiales externas, lo que permite que el ND-R4917-10 funcione como una junta de pivote completamente estructural sin requerir rodamientos de soporte externos secundarios.
Además, la configuración del codificador absoluto dual rastrea continuamente tanto el lado de entrada del motor de alta velocidad como el lado de salida del engranaje de baja velocidad. Este circuito de retroalimentación en tiempo real permite a los controladores calcular y corregir automáticamente cualquier enrollamiento microelástico en el tren de engranajes durante operaciones de alta carga.
Consideraciones sobre el control térmico dinámico y la implementación en campo
Un punto de falla común en las articulaciones de robots de alto rendimiento durante turnos continuos es la acumulación de calor dentro del conjunto del estator cerrado. Si la temperatura interna aumenta sin control, los imanes permanentes pueden sufrir una desmagnetización térmica irreversible y los lubricantes internos de los engranajes pueden deteriorarse, lo que provoca un rápido desgaste de los componentes.
La unidad de actuador de bajo juego ND-R4917-10 aborda este problema con una carcasa de aleación de aluminio personalizada equipada con superficies de disipación de calor optimizadas.
Aspectos destacados de la implementación técnica:
1. Lubricación industrial especializada: el sistema de reducción de engranajes está equipado con grasa fluorada sintética que mantiene su índice de viscosidad en un amplio rango de funcionamiento térmico de -20 °C a +80 °C, lo que evita fugas de aceite bajo tensión centrífuga continua.
2. Frenado de seguridad integrado: para aplicaciones colaborativas, el actuador se puede configurar con un freno de seguridad de apagado electromagnético interno aplicado por resorte. Este freno bloquea de forma segura la posición de la articulación al instante si se produce una pérdida repentina de energía o una parada de emergencia.
3. Protocolos de comunicación de bus avanzados: la electrónica del variador integrada admite protocolos de comunicación EtherCAT o CANopen de alta velocidad, lo que permite la sincronización del bucle de control en submilisegundos en configuraciones robóticas de múltiples ejes.
Conclusión
La caja de engranajes de motor con articulación robótica ND-R4917-10 representa mucho más que un componente de transmisión mecánica: sirve como núcleo de movimiento de precisión de los sistemas robóticos inteligentes actuales. Su diseño compacto, alta densidad de par, juego ultrabajo y excelente eficiencia de transmisión lo convierten en una excelente opción para robots industriales, robots colaborativos, automatización logística, sistemas CNC y equipos de fabricación avanzados.
Respaldado por ingeniería de precisión, un riguroso control de calidad y una amplia experiencia en automatización, iHF Group ofrece soluciones confiables de cajas de engranajes con juntas robóticas que ayudan a los fabricantes a lograr mayor precisión, productividad y rendimiento operativo a largo plazo. Para las empresas que invierten en robótica de próxima generación, la caja de engranajes de motor con articulación robótica ND-R4917-10 es una solución estratégica diseñada para respaldar el futuro de la automatización inteligente.
