En los sistemas de movimiento industrial, la precisión de la transmisión de par no es simplemente una métrica de rendimiento: es un requisito estructural. La desalineación, la vibración y los golpes de torsión se encuentran entre los desafíos más persistentes en la maquinaria rotativa. Para abordar estas limitaciones, los ejes de acoplamientos flexibles se han convertido en un componente crítico en la ingeniería de transmisión moderna, permitiendo una flexibilidad controlada sin comprometer la integridad del torque.
En iHF Group, las soluciones de ejes de acoplamiento flexible se desarrollan centrándose en la estabilidad de cargas elevadas, la resistencia a la fatiga y la compensación de alineación de precisión para entornos industriales exigentes, como sistemas de automatización, robótica, maquinaria de embalaje y líneas de transmisión mecánica de servicio pesado.
1. Comprensión de los ejes de acoplamiento flexible en el contexto de la ingeniería
El término ejes de acoplamientos flexibles generalmente se refiere a una clase de conectores mecánicos diseñados para transmitir torque entre dos ejes giratorios mientras acomodan:
● Desalineación angular● Desplazamiento paralelo
● Desplazamiento axial
● Amortiguación de vibraciones torsionales
Las variaciones de palabras clave de SEO de cola larga relacionadas incluyen:
● acoplamiento de eje flexible para sistemas de accionamiento industriales
● eje de acoplamiento flexible de alto par para maquinaria pesada
● eje de acoplamiento flexible de precisión para servomotores
● soluciones de acoplamiento de eje con amortiguación de vibraciones
● acoplamientos de eje flexible con compensación de desalineación
A diferencia de los acoplamientos rígidos, los ejes de acoplamiento flexible introducen una elasticidad controlada en la transmisión, lo que garantiza que la tensión mecánica se redistribuya en lugar de concentrarse en los puntos de rodamiento o las interfaces del motor.
2. Estructura de ingeniería y principios de diseño funcional.
Los ejes de acoplamiento flexible modernos suelen combinar un diseño metalúrgico avanzado con procesos de mecanizado de precisión. Las formas estructurales más comunes incluyen:

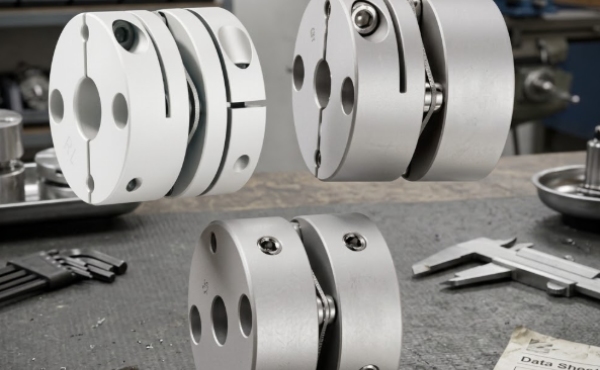

● Acoplamientos flexibles tipo viga
● Acoplamientos de fuelle para control de movimiento de alta precisión
● Acoplamientos de disco para estabilidad del par y transmisión sin juego
● Acoplamientos de elastómero tipo mandíbula para absorción de impactos
Cada tipo de diseño cumple con un requisito mecánico específico:
● Los acoplamientos de viga proporcionan una alta rigidez torsional con una flexibilidad moderada.
● Los acoplamientos de fuelle ofrecen un rendimiento de juego casi nulo para servosistemas
● Los acoplamientos de disco equilibran la compensación de desalineación con la rigidez del par.
● Los acoplamientos de elastómero se centran en la amortiguación y la reducción del ruido.
En iHF Group, el diseño de ingeniería enfatiza una matriz de rendimiento equilibrada: capacidad de torsión, vida útil ante la fatiga y precisión de rotación bajo ciclos de carga continuos.
3. Ventajas clave de rendimiento en aplicaciones industriales
3.1 Compensación por desalineación sin pérdida de desempeño
En instalaciones del mundo real, rara vez se puede lograr una alineación perfecta de los ejes. Los ejes de acoplamiento flexible mitigan las tolerancias de instalación al absorber la desviación angular y radial, lo que reduce significativamente:
● Desgaste de los rodamientos
● Tensión del eje del motor
● Tiempo de inactividad del sistema
3.2 Absorción de vibraciones y golpes
Los sistemas mecánicos a menudo generan picos de torque transitorios durante el arranque o los cambios de carga. Los ejes de acoplamiento flexible actúan como amortiguadores mecánicos, reduciendo:
● Transmisión de vibración armónica
● Carga por fatiga de la caja de cambios
● Riesgo de resonancia estructural
3.3 Alta eficiencia de transmisión de par
Los diseños avanzados basados en aleaciones permiten que los ejes de acoplamiento flexible transmitan cargas de torsión elevadas manteniendo al mismo tiempo la elasticidad estructural. Esto es particularmente crítico en:
● Sistemas de mecanizado CNC
● Conjuntos de accionamiento del transportador
● Líneas de automatización de embalaje.
3.4 Optimización del mantenimiento
Al minimizar la concentración de tensión, los acoplamientos flexibles extienden los intervalos de servicio y reducen el mantenimiento no planificado, lo que mejora directamente la eficiencia de costos del ciclo de vida total.
4. Casos de uso de ingeniería para aplicaciones específicas
4.1 Robótica y Sistemas de Automatización
El control de movimiento de precisión requiere una transmisión de par sin juego. Los ejes de acoplamiento flexible garantizan una sincronización suave del servomotor y una precisión posicional.
4.2 Bombas y compresores industriales
En los sistemas de manejo de fluidos, la desalineación debido a la expansión térmica es común. Los acoplamientos flexibles estabilizan el funcionamiento del eje en condiciones de carga variables.
4.3 CNC y máquinas herramienta
Los sistemas de husillo de alta velocidad dependen de una transferencia de par sin vibraciones. Los ejes de acoplamiento flexible reducen la distorsión armónica y mejoran la precisión del mecanizado.
4.4 Sistemas de Energía y Maquinaria Pesada
En turbinas, generadores y sistemas de propulsión pesados, estos acoplamientos protegen la integridad del tren motriz bajo estrés mecánico extremo.
5. Ciencia de los materiales y precisión de fabricación
El rendimiento de los ejes de acoplamiento flexible depende en gran medida de la selección del material y la precisión de fabricación. Los materiales comunes incluyen:
● Acero inoxidable (resistencia a la corrosión + resistencia a la fatiga)
● Aleaciones de aluminio (sistemas dinámicos ligeros)
● Acero de aleación de alta resistencia (aplicaciones de torsión de servicio pesado)
Las técnicas de fabricación avanzadas utilizadas por iHF Group incluyen:
● Mecanizado de precisión CNC
● Equilibrio de alineación láser
● Tratamiento térmico para resistencia al estrés.
● Pruebas de par dinámico en condiciones de carga simuladas
Estos procesos garantizan precisión dimensional y confiabilidad mecánica a largo plazo.
6. Criterios de selección para compradores de ingeniería
Al seleccionar ejes de acoplamiento flexible, los ingenieros suelen evaluar:
● Clasificación de par máximo
● Rango de tolerancia de desalineación
● Capacidad de velocidad de rotación (límites de RPM)
● Características de reacción
● Vida a fatiga bajo carga cíclica
● Resistencia ambiental (temperatura, corrosión, polvo)
La selección incorrecta puede provocar fallas prematuras, inestabilidad de vibración o ineficiencia del sistema. Por lo tanto, la validación de nivel de ingeniería es esencial antes de la implementación.
7. Enfoque de ingeniería del grupo iHF
iHF Group integra el pensamiento de diseño a nivel de sistema en el desarrollo de ejes de acoplamiento flexible. En lugar de tratar los acoplamientos como componentes independientes, la ingeniería se centra en la sinergia del tren motriz:
● Coincidencia dinámica motor-acoplamiento-carga
● Desacoplamiento de la frecuencia de vibración
● Optimización de la distribución de carga
● Estabilidad operativa de ciclo largo
Esto garantiza que cada eje de acoplamiento flexible funcione no solo como un conector, sino también como una interfaz de control de movimiento de precisión.
Conclusión: el papel estratégico de los ejes de acoplamiento flexible en la industria moderna
A medida que los sistemas industriales avanzan hacia una mayor automatización, tolerancias más estrictas y demandas de operación continua, los ejes de acoplamiento flexible han evolucionado de accesorios mecánicos a habilitadores de rendimiento críticos.
Su capacidad para combinar flexibilidad con precisión del par los hace indispensables en la ingeniería de transmisiones moderna. Con capacidades avanzadas de diseño y fabricación, iHF Group continúa brindando soluciones de acoplamiento que mejoran la confiabilidad del sistema, reducen el riesgo operativo y respaldan la automatización industrial de próxima generación.
