Rotación sincronizada: optimización de la estabilidad dinámica con acopladores de eje de acoplamiento de doble diafragma

En el sofisticado ámbito del control de movimiento de alto rendimiento, donde los actuadores servoaccionados funcionan con una precisión submicrónica, el eslabón más débil de cualquier cadena mecánica suele ser la conexión entre el motor impulsor y la carga. Los métodos de acoplamiento tradicionales fallan frecuentemente bajo la presión de una rotación a alta velocidad, expansión térmica o desalineación estructural inevitable. Para mantener una integridad torsional absoluta y garantizar la longevidad de componentes de alta precisión como tornillos de avance, codificadores y cajas de engranajes, los ingenieros recurren cada vez más a acopladores de eje de acoplamiento de doble diafragma avanzados .

Estos enlaces mecánicos especializados funcionan como "guardianes de torsión" de un sistema. Al utilizar una configuración de doble disco separado por un espaciador central, estos acopladores ofrecen una combinación única de alta rigidez torsional y compensación flexible de desalineación. iHF Group se encuentra en la cima absoluta de este sector de la ingeniería. Al integrar metalurgia de acero inoxidable de primera calidad con protocolos de ensamblaje equilibrados con precisión, iHF Group garantiza que cada acoplador ofrezca el rendimiento de amortiguación de vibraciones y la precisión de rotación que exige la industria global moderna.

1. La física del movimiento: por qué es importante la geometría de doble diafragma

El principal desafío en la transmisión de potencia es gestionar las tres formas de desalineación mecánica: angular, paralela y axial. Una conexión rígida que intenta forzar la unión de dos ejes desalineados sufrirá inevitablemente fatiga del rodamiento, deflexión del eje y resonancia en todo el sistema.

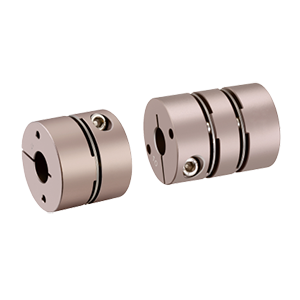

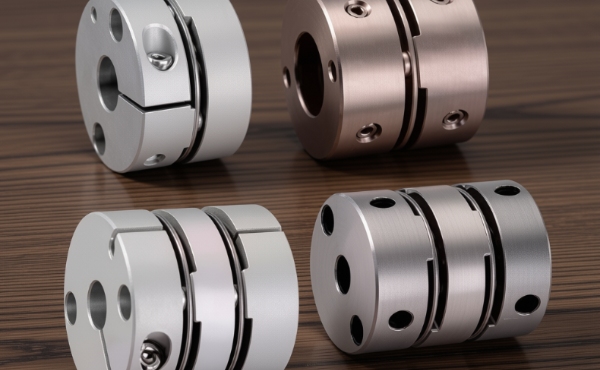

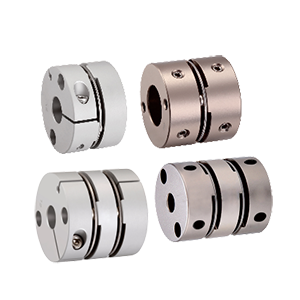

El acoplador de eje de acoplamiento de doble diafragma resuelve este problema creando un puente mecánico flexible. El espaciador central actúa como un miembro intermedio, permitiendo que dos conjuntos separados de diafragmas delgados de acero inoxidable de alta resistencia se flexionen de forma independiente.

●  Desalineación angular: Los diafragmas se doblan en direcciones opuestas para adaptarse a la inclinación del eje sin inducir cargas radiales en los cojinetes del motor.

●  Desplazamiento paralelo: el espaciador central se desplaza lateralmente, lo que permite que los dos paquetes de discos compensen los centros de los ejes que no son perfectamente colineales.

●  Rigidez torsional: a pesar de esta flexibilidad en la flexión, los discos del diafragma son excepcionalmente rígidos bajo par de rotación, lo que garantiza que la rotación de entrada del motor se transfiera a la carga sin holgura.

2. Ciencia de materiales avanzada: la diferencia del grupo iHF

El rendimiento depende en última instancia de la selección del material. Los diafragmas de un acoplador de eje de alto rendimiento del Grupo iHF están fabricados con aleaciones de acero inoxidable especializadas que se someten a procesos de tratamiento térmico patentados. Esto garantiza que el material posea el equilibrio exacto entre resistencia a la fatiga y flexibilidad elástica.

A diferencia de los acopladores genéricos que pueden utilizar acero al carbono de menor calidad o aleaciones frágiles, estos discos de alta gama pueden sobrevivir millones de ciclos de tensión sin deformación plástica. Esto los hace ideales para los rápidos ciclos de trabajo de arranque y parada que se observan en los centros de mecanizado CNC, equipos de embalaje de alta velocidad y automatización de laboratorios. Además, el uso de acero inoxidable garantiza que estos acopladores sean inherentemente resistentes a la corrosión, lo que brinda un servicio confiable en entornos de salas blancas donde las fugas de aceite o productos químicos están estrictamente prohibidas.

3. Minimizar la resonancia del sistema: amortiguar la dinámica

Los sistemas de transmisión de alta velocidad son notoriamente susceptibles a la resonancia, un estado en el que la vibración mecánica coincide con la frecuencia natural de la máquina, lo que provoca oscilaciones y, eventualmente, fallas de los componentes. La belleza del acoplador de eje de acoplamiento de doble diafragma radica en su capacidad para desacoplar eficazmente estas vibraciones.

Al introducir un grado controlado de amortiguación en la trayectoria de transmisión, estos acopladores evitan que las oscilaciones de alta frecuencia viajen a través del eje e impacten codificadores sensibles o componentes del lado de carga. El material del espaciador central también se puede personalizar, como aluminio para reducir el peso o acero para controlar la inercia, para ajustar aún más el perfil dinámico del sistema. Trabajar con iHF Group permite a los equipos de diseño especificar estas longitudes y diámetros de espaciadores con precisión, garantizando que toda la cadena mecánica esté armonizada para lograr la máxima eficiencia operativa.

4. Integración de ingeniería y longevidad sin mantenimiento

Desde la perspectiva del mantenimiento industrial, el "santo grial" del diseño mecánico es el componente libre de mantenimiento. Debido a que el acoplador del eje del acoplamiento de doble diafragma se basa exclusivamente en la flexión mecánica, sin partes móviles como bolas rodantes o estrías deslizantes, no requiere absolutamente ninguna lubricación.

Esta falta de grasa elimina el riesgo de descomposición del lubricante o acumulación de lodo, que es un punto importante de falla en los acoplamientos tradicionales de tipo engranaje o mandíbula. Cuando se instalan correctamente de acuerdo con las especificaciones técnicas del Grupo iHF, estas unidades brindan una vida útil efectivamente indefinida, siempre que se mantengan dentro de los límites de desalineación nominal. Esto reduce drásticamente el coste total de propiedad para los administradores de flotas y los ingenieros de planta, ya que elimina la necesidad de realizar inspecciones periódicas y reengrasar las líneas motrices.

视频

5. Selección estratégica: asociación para la excelencia en la fabricación global

Seleccionar el acoplamiento correcto no es simplemente una compra; es una decisión estratégica que afecta a la precisión y fiabilidad de toda la máquina. iHF Group brinda soporte integral de ingeniería de aplicaciones para garantizar que el acoplador elegido coincida con las curvas de torque, los requisitos de inercia y las limitaciones ambientales de la aplicación específica.

Ya sea que sus requisitos involucren robótica de dispositivos médicos, prensas de impresión de alta velocidad o fabricación de semiconductores de precisión, el compromiso del Grupo iHF con las garantías de calidad:

● Equilibrio rotacional: Bujes mecanizados con precisión que minimizan la fuerza centrífuga durante operaciones de altas RPM.

●  Capacidad de alto torque: Geometría de disco optimizada que maximiza la densidad de torque dentro de un espacio físico compacto.

●  Facilidad de instalación: Bujes con abrazadera o con tornillo de fijación que garantizan un agarre seguro y antideslizante en el eje del motor.

Invertir en estos acoplamientos premium es un enfoque proactivo hacia la confiabilidad mecánica. Al elegir las soluciones avanzadas que ofrece iHF Group, los constructores industriales pueden impulsar con confianza sus sistemas a velocidades más altas y tolerancias más estrictas, sabiendo que la ruta de transmisión está mantenida por la tecnología más sólida disponible.
