Eliminación de la fricción resonante: cómo iHF Group revolucionó el movimiento lineal con limitaciones espaciales

En el panorama de la fabricación digital moderna, la automatización de laboratorios médicos y la inspección de semiconductores, las limitaciones físicas de la arquitectura del diseño se están reduciendo a un ritmo exponencial. A medida que los ingenieros comprimen pórticos multieje en herramientas de diagnóstico de mesa o matrices de escaneo óptico de alto rendimiento, las guías de rieles de perfil tradicionales se vuelven inviables debido a su volumen, inercia de masa y alto ruido operativo.

Cuando un sistema se reduce, las anomalías mecánicas como la vibración estructural, la fricción de adherencia y deslizamiento y la resonancia acústica aumentan en gravedad. Lograr una repetibilidad de posicionamiento submicrónica dentro de un espacio muy restringido requiere una interfaz de movimiento fundamentalmente rediseñada: una guía lineal de bolas en miniatura de alta precisión y bajo ruido especializada .

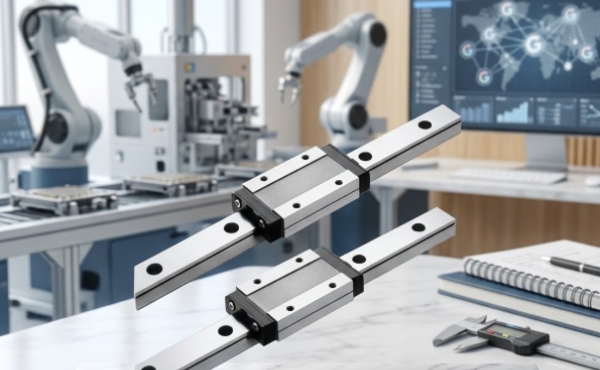

Para abordar esta intersección crítica de optimización del espacio y estabilidad termodinámica, iHF Group ha diseñado la serie DGMN. Especialmente desarrollada para equipos de alta precisión con limitaciones de espacio, esta serie proporciona una topología de sistema versátil y retroalimentación mecánica altamente estable para una amplia gama de aplicaciones avanzadas, que van desde cabezales de microautomatización de recogida y colocación hasta sistemas de inspección de semiconductores a gran escala.

1. Mecánica tribológica: supresión de la resonancia acústica de alta frecuencia

La emisión acústica y la vibración estructural en una guía de perfil de bolas en recirculación están impulsadas principalmente por dos factores: la colisión a alta velocidad de las bolas del rodamiento dentro de la trayectoria de retorno y la variación de las presiones de contacto internas contra el perfil de la pista de rodadura. En entornos quirúrgicos y de salas blancas delicados, estas microvibraciones generan ruido de alta frecuencia no deseado e inyectan distorsión cinética en las métricas de sensores de precisión.

Para eliminar esta barrera operativa, la guía lineal de bolas en miniatura de bajo ruido de iHF Group rediseña completamente la cinemática interior del patín. Al implementar una trayectoria de circulación de bolas sintética optimizada y de alta rigidez combinada con una geometría de retorno de bolas ultra suave, la serie DGMN suaviza la transición cinética a medida que los rodamientos recirculan bajo carga.

La trayectoria optimizada limita las fuerzas de impacto entre bolas, aplanando eficazmente el perfil acústico. Esto garantiza un movimiento fluido notablemente silencioso incluso durante traslaciones de alta velocidad de hasta 3 m/s, lo que reduce los niveles de ruido mecánico ambiental a una fracción de las guías en miniatura tradicionales.

2. Distribución de carga avanzada: la matriz de contacto del arco gótico de 4 hileras

Los sistemas de movimiento en miniatura suelen estar sujetos a perfiles de carga complejos y multidireccionales. Una guía en miniatura montada en un brazo robótico volador o un pórtico de inspección de 4 ejes debe manejar cargas de momento radiales, radiales invertidas y laterales pesadas simultáneas sin experimentar deformación elástica localizada.

La guía lineal de bolas en miniatura de alta precisión personalizada de la serie DGMN logra esta capacidad de carga multieje a través de un sofisticado diseño de ranura de contacto de arco gótico de 4 filas.

Fijando el ángulo de contacto del elemento rodante exactamente a 45 grados con respecto a los ejes horizontal y vertical, la capacidad de carga (C) se distribuye de forma completamente simétrica en las cuatro direcciones clave.

Esta configuración específica ofrece varias ventajas de rendimiento distintas para los desarrolladores de equipos avanzados:

● Rigidez igualada: El patín mantiene una rigidez idéntica ya sea que esté sujeto a presión vertical hacia abajo o a intensas fuerzas de corte laterales horizontales.

●  Personalización de precarga:iHF Group ofrece niveles de precarga variables (desde espacio libre hasta precarga ligera Z0 y precarga media Z1), lo que permite a los ingenieros optimizar el delicado equilibrio entre la máxima rigidez del sistema y la fricción de rodadura ultrabaja.

●  Minimización de la fricción:La geometría de contacto precisa de dos puntos dentro del arco gótico garantiza que se minimice la fricción por deslizamiento, eliminando el efecto de deslizamiento que normalmente dificulta los ajustes de nivel micrométrico.

视频

3. Ciencia de los materiales e integridad estructural: prevención de la deriva dimensional

Para los sistemas de inspección avanzados y herramientas de microautomatización que operan durante ciclos de trabajo prolongados, la desviación dimensional debido a cambios de temperatura ambiental o fatiga del material puede arruinar los perfiles de calibración.

Cada componente del sistema de guía lineal de bolas en miniatura con espacio limitado de la serie DGMN está diseñado con acero inoxidable martensítico de primera calidad. Esta elección deliberada de sustrato produce excelentes propiedades anticorrosión, esenciales para instrumentos de diagnóstico médico que manejan reactivos químicos volátiles o salas limpias donde se debe evitar la desgasificación.

Además, nuestros protocolos de estabilización por tratamiento térmico criogénico bajo cero garantizan que la matriz de acero muestre una estabilidad estructural absoluta a lo largo del tiempo. Las superficies del riel y del bloque se someten a un rectificado de precisión en centros de microrectificado CNC de múltiples ejes, lo que da como resultado una precisión de recorrido paralelo medida en micrones de un solo dígito a lo largo de toda la longitud del riel.

4. Integración versátil: de la microautomatización a los grandes sistemas de inspección

La característica que define a la serie DGMN es su adaptabilidad modular. Ningún diseño de automatización industrial se adapta a todos los perfiles de diseño, razón por la cual iHF Group prioriza la flexibilidad arquitectónica.

Ya sea que su objetivo sea integrar un riel guía ultraligero y de tipo ancho en un analizador de laboratorio de escritorio especializado, o alinear un par paralelo de rieles en miniatura de gran longitud para accionar un conjunto de sensores ópticos dentro de un enorme sistema de inspección de sala blanca industrial, la serie DGMN responde a la llamada. Al combinar sellos finales avanzados a prueba de polvo con canales de microlubricación automatizados, nuestras guías permanecen selladas contra partículas contaminantes externas mientras mantienen continuamente una película de aceite ultrafina y de baja fricción en las pistas de rodadura. Esto se traduce directamente en una vida útil prolongada del sistema, menores gastos de mantenimiento y una precisión estructural ininterrumpida que elevará su competitividad en el mercado.
