En la automatización industrial moderna, la robótica de precisión y los sistemas de transmisión mecánica de servicio pesado, el reductor de velocidad no es simplemente un componente limitador de velocidad; es la piedra angular estructural de la precisión posicional y la multiplicación del par. A medida que los servomotores tienden hacia velocidades de rotación más altas y espacios compactos, se ha intensificado la demanda de unidades de transmisión secundarias que puedan manejar estas entradas dinámicas sin sacrificar los límites de juego ni introducir ruido acústico.
Al diseñar maquinaria multieje de alto rendimiento, la selección de una caja de cambios genérica puede introducir variables no deseadas, como deflexión estructural, degradación del microjuego y picos térmicos localizados. Para abordar estos desafíos operativos, iHF Group ha desarrollado una solución avanzada de tren motriz centrada en nuestra serie insignia de reductores de engranajes helicoidales . Al combinar un perfilado helicoidal de precisión con una innovadora envoltura estructural en ángulo recto, este sistema de reducción de velocidad redefine la eficiencia, la rigidez y la confiabilidad del posicionamiento a largo plazo.
La geometría del silencio: integración de bisel en espiral en ángulo recto
Para comprender la superioridad mecánica del diseño del Grupo iHF, primero hay que observar la orientación de sus etapas de engranaje. Las cajas de engranajes en línea estándar a menudo requieren espacios de montaje más largos, lo que complica el espaciado en robots articulados de múltiples ejes o plantas de fábrica compactas.

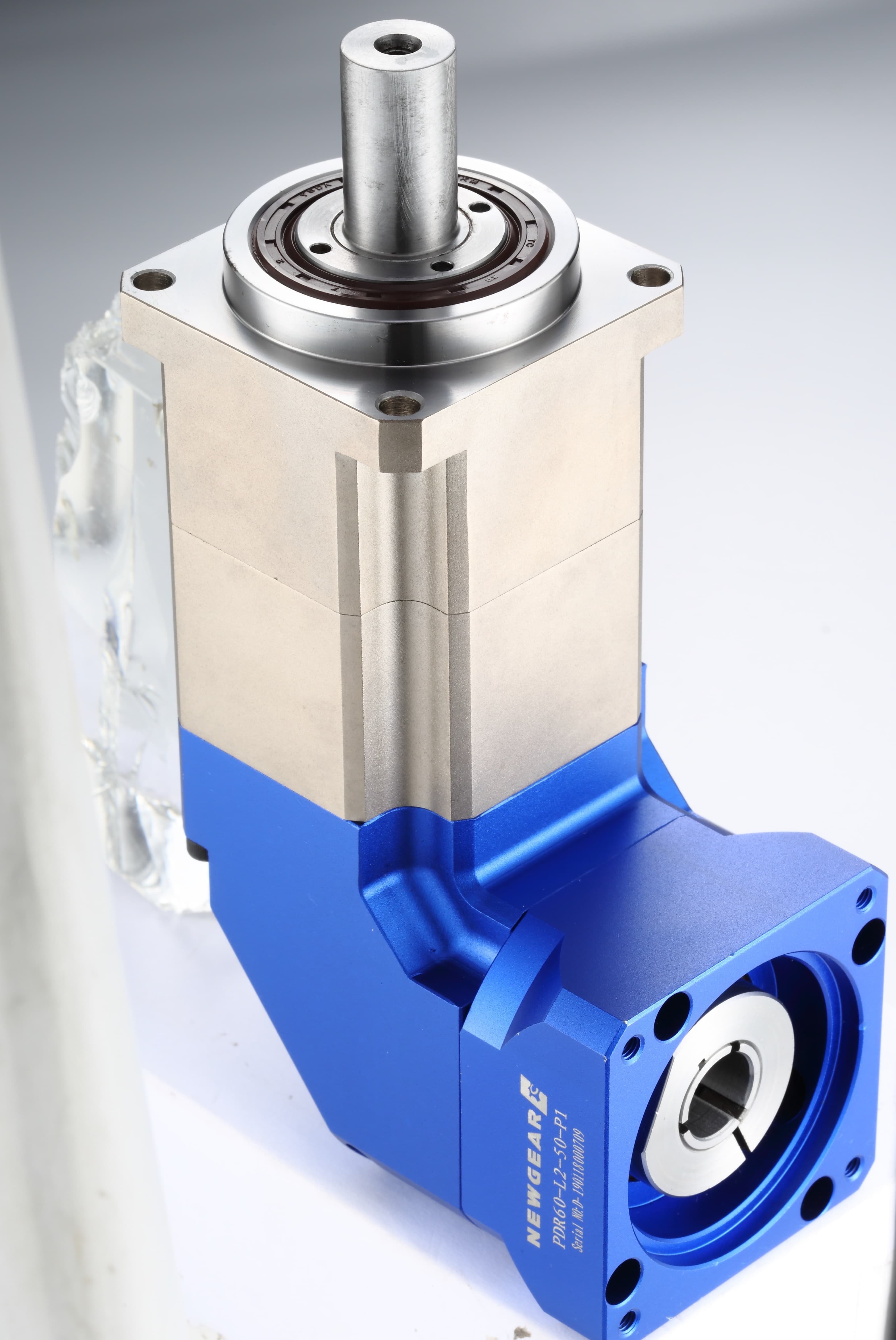

Nuestro sistema resuelve esta limitación de embalaje al ofrecer una salida en ángulo recto que ahorra espacio a través de engranajes cónicos en espiral.
A diferencia de los engranajes cónicos de dientes rectos, que sufren un impacto repentino entre dientes y un tono audible alto durante el acoplamiento a alta velocidad, los engranajes cónicos en espiral presentan una línea de dientes helicoidales y curvas. Esta geometría garantiza una trayectoria de enganche gradual y rodante de los dientes:
● Optimización de la lubricación hidrodinámica: la suave interacción de rodadura permite que quede una película fluida constante de aceite entre los dientes del engranaje, lo que reduce significativamente la fricción.
● Mitigación acústica: el perfil de contacto gradual garantiza un funcionamiento excepcionalmente suave y silencioso, lo que lo hace ideal para automatización médica, líneas de impresión y entornos de salas blancas.
● Manejo bidireccional de cargas elevadas: Los dientes en espiral distribuyen las fuerzas de empuje de manera uniforme a través del engranaje en bruto, lo que permite que la configuración en ángulo recto administre ciclos agresivos de indexación hacia adelante y hacia atrás sin problemas.
Maximizar la rigidez torsional: la arquitectura de jaula de doble soporte
En aplicaciones de indexación de alta velocidad y alta inercia, como sistemas de pórtico CNC o brazos de embalaje automatizados de recogida y colocación, la aceleración y desaceleración repentinas someten al portaengranajes interior a enormes fuerzas de torsión. Si el soporte interno se desvía aunque sea unas pocas micras, la alineación del engranaje se altera, lo que provoca un desgaste acelerado de los dientes y una degradación inmediata del juego.
El reductor de engranajes helicoidales de alta rigidez diseñado por iHF Group elimina esta vulnerabilidad estructural a través de un diseño integrado con una estructura de jaula de doble soporte. En lugar de pasadores planetarios en voladizo sostenidos solo en un extremo, nuestros engranajes planetarios están alojados dentro de un soporte de jaula sólido de doble cara.
Esta configuración de doble soporte ofrece ventajas mecánicas excepcionales:
● Eliminación de la deflexión sobresaliente: el portador de doble soporte distribuye las fuerzas radiales y tangenciales por igual en ambos extremos de los pasadores planetarios, evitando la desalineación bajo el par máximo máximo.
● Retención de precisión de alta velocidad: al mantener la malla de engranajes perfectamente paralela bajo cargas variables, la arquitectura integrada mantiene un rendimiento constante de microcontragolpe durante millones de ciclos operativos.
Mejora de la alineación del motor mediante sistemas axiales y de pinza de precisión
Una causa frecuente de falla prematura de la caja de cambios es la alineación incorrecta del eje del motor durante la instalación inicial. Incluso una ligera desalineación angular entre el eje del servomotor y el piñón de entrada crea cargas radiales parásitas, lo que provoca fugas en los sellos de aceite, fatiga de los rodamientos y vibraciones localizadas.
iHF Group aborda este riesgo de ensamblaje integrando un ajuste de holgura axial y un sistema de bloqueo de collar.
El avanzado mecanismo de pinza envuelve el eje del motor de manera uniforme, logrando un equilibrio rotacional dinámico incluso a altas velocidades de entrada. Junto con nuestras cuñas de ajuste preciso del espacio axial, los técnicos pueden recortar perfectamente la profundidad de entrada. Esta robusta configuración de alineación mejora la alineación general del motor y la capacidad de carga, neutraliza las microvibraciones y garantiza que el 100 % del par del motor se transfiera al tren de engranajes sin inducir calor.
