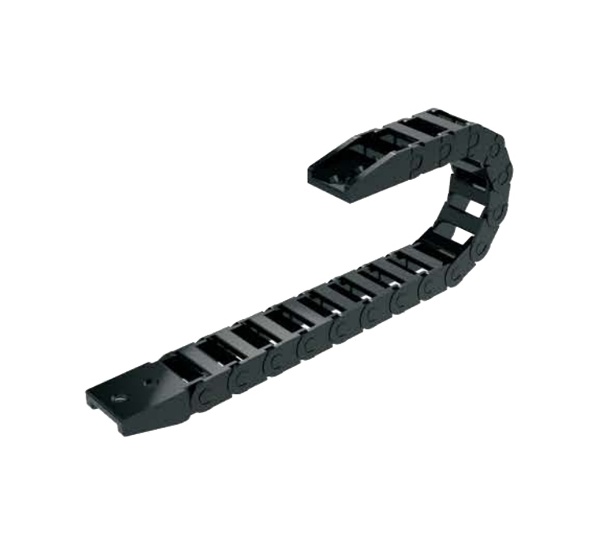

Cadena portacables iHF, portacables de plástico para protección de cables

Portador/Conector/Separador de Cables - Serie 25 - Ligero, Diámetro Interior/Exterior Abrible

Productfeatures:

Un transportador de cables de trabajo liviano con una abertura lateral de diámetro exterior fijo. Este diseño permite un fácil acceso e inspección lateral del cable mientras mantiene una estructura rígida y cerrada para un funcionamiento confiable.

Características principales

· Ligero y flexible: minimiza la inercia del sistema para un movimiento dinámico.

· Acceso lateral conveniente: simplifica la instalación y el mantenimiento del cable.

· Estable y seguro: evita que el cable se salga durante el funcionamiento.

· Suave y silencioso: optimizado para movimientos alternativos de alta velocidad.

Aplicaciones

Perfecto para automatización compacta, robótica liviana, equipos de inspección de precisión y dispositivos médicos donde el espacio, el peso y la gestión confiable de cables son fundamentales.

Cadena portacables iHF, portacables de plástico para protección de cables

Obtenga una cotización gratuita

Portador de cable

Tipo		Radio de curvatura R	Número de eslabones de la cadena N	Articulación	H	D	K	Altura espacial real HF	ANCHO EXTERIOR E
Código de serie	Ancho interior F	Radio de curvatura R	Número de eslabones de la cadena N	Articulación	H	D	K	Altura espacial real HF	ANCHO EXTERIOR E
ZH07SJ	25	55	1~	ZHO8SS25 ZHO8ST25	145	125	276	175	39
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		200			435	270	742	465
ZH07SJ ZH07SK	38	55		ZHO8SS3 8ZHO8ST38	145	125	276	175	52
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		200			435	270	742	465
	57	55		ZHO8SS5 7ZH08ST57	145	125	276	175	71
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		200			435	270	742	465
	77	55		ZH08SS7 7ZH08ST77	145	125	276	175	91
		75			185	150	346	215
		100			235	170	414	265
		125			285	195	496	315
		150			335	220	578	365
		175			385	245	660	415
		200			435	270	742	465

Tipo		Pitch P	Diámetro máximo de inspección del cable mm	Capacidad máxima de carga aérea kg/m	Longitud máxima de sobrecarga m	Recorrido máximo permitido m	Suspensión vertical máxima permitida m	Peso kg/m
Código de serie	Ancho interior F							ZH07SJ	ZHO7SK
ZH07SJ	25	45.8	22	1.0	1.3	70	30	≈0,67	-
ZH07SJ ZH07SK	38							≈ 0,78	≈ 0,8
	57							≈ 0,86	≈ 0,88
	77							≈ 0,96	≈ 1.0

Conector

Tipo		A	O	W ₁	O ₂	do	d	día ₁	día ₂	día ₃
Código de serie	Ancho interior F
ZH08SS ZHO8ST	25	16	39	39	39	11.8	6.5	6.5	-	13.7
	38	23	52	52	52	12	6.2	10.4	11.2	15.5
	57	40	71	71	71
	77	60	91	91	91
