De las micras al dominio: movimiento de alta precisión con guías de rodillos cruzados iHF

En campos de ingeniería de alta precisión como la óptica, la fabricación de semiconductores y la metrología, la demanda de sistemas de movimiento lineal ultraprecisos y estables sigue creciendo. El sistema de deslizamiento de rodillos cruzados iHF representa una solución sofisticada diseñada para ofrecer una precisión de posicionamiento excepcional, un movimiento suave y una gran estabilidad estructural. Desarrollado por iHF Group, este avanzado sistema de movimiento lineal integra rodillos dispuestos en cruz con guías de ranura en V de precisión, lo que permite un rendimiento superior en comparación con los mecanismos de deslizamiento tradicionales.

1. ¿Qué es un tobogán de rodillos cruzados?

Una plataforma lineal de rodillos cruzados de alta precisión es una plataforma de posicionamiento mecánico que utiliza rodillos cilíndricos dispuestos ortogonalmente (transversalmente) entre dos guías en forma de V.

◆ Concepto de diseño principal:

● Los rodillos están colocados en ángulos de 90°.

●  Los rodillos entran en contacto con las superficies de la ranura en V simultáneamente.

●  La carga se distribuye uniformemente entre múltiples puntos de contacto.

Esta configuración permite que el deslizador lineal de rodillos transversales, para un posicionamiento de precisión, logre un movimiento extremadamente suave con una fricción mínima y una alta rigidez.

2. Diseño estructural y principio de funcionamiento

El sistema de guía de rodillos transversales con ranura en V funciona mediante contacto rodante en lugar de fricción por deslizamiento.

Elementos estructurales clave:

◆ Rodillos dispuestos en cruz

La orientación alternada mejora la distribución de la carga.

Soporta cargas multidireccionales (radiales, axiales, de momento).

◆ Rieles guía con ranura en V

Superficies rectificadas con precisión

Garantiza una guía lineal precisa

◆ Mecanismo de precarga

Elimina el espacio libre entre los rodillos y las guías.

Mejora la rigidez y la precisión de posicionamiento.

iHF Group fabrica guías de rodillos transversales de alta estabilidad para aplicaciones industriales, garantizando un rendimiento constante en condiciones exigentes.

3. Mecanismos de accionamiento y variantes del producto

El sistema de deslizamiento de rodillos cruzados iHF ofrece múltiples configuraciones de accionamiento para satisfacer diferentes requisitos de precisión.

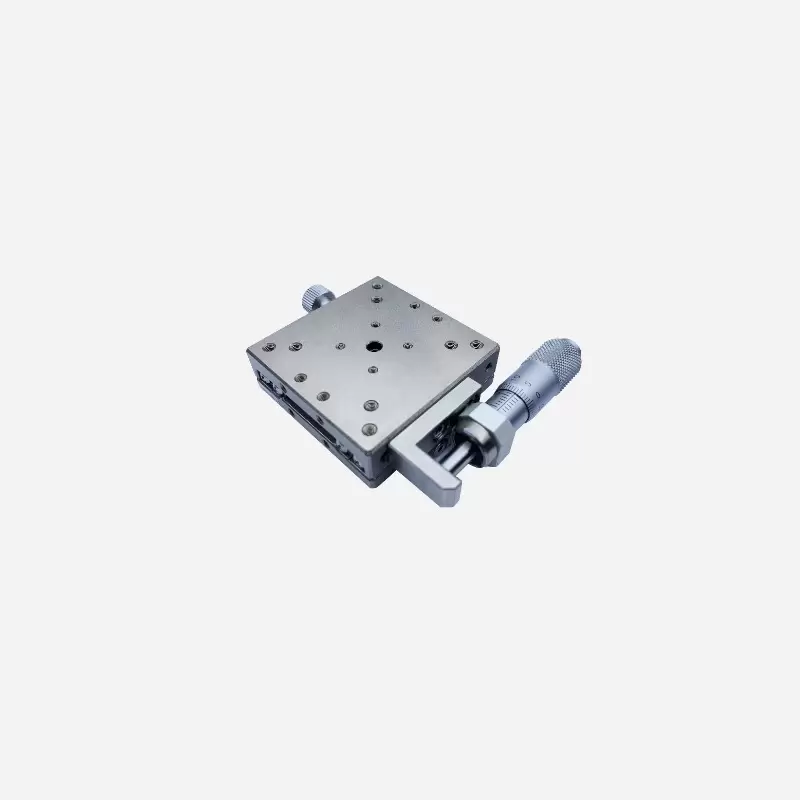

◆ Cabezal micrométrico con rodillos transversales de alimentación

Lectura mínima: 0,01 mm

Adecuado para ajustes manuales cuantitativos.

Ideal para tareas de alineación óptica y de laboratorio.

◆ Deslizador de rodillos transversales accionado por husillo

Diseñado para aplicaciones de alimentación fina.

Control de movimiento suave y estable

No apto para lectura numérica debido a la falta de escala.

◆ Portaobjetos de alta resolución accionado por cabezal micrométrico

Resolución de hasta 0,5 μm

Permite un posicionamiento ultrafino.

Adecuado para sistemas de medición de alta precisión.

Estas opciones hacen que la solución del fabricante de guías de rodillos transversales a medida sea adaptable a diversas necesidades industriales.

4. Opciones de configuración multieje

Las aplicaciones modernas a menudo requieren movimiento multidimensional. El sistema de deslizamiento de rodillos cruzados multieje admite diversas configuraciones:

● Eje X: Movimiento lineal en una sola dirección

●  Eje Y: Movimiento lineal perpendicular

●  Eje XZ: Movimiento horizontal y vertical combinado

●  Eje XYZ: Posicionamiento tridimensional completo

iHF Group ofrece sistemas modulares de guías de rodillos transversales para el posicionamiento multieje, lo que permite una integración flexible del sistema.

视频

5. Ventajas de rendimiento

La etapa de deslizamiento de rodillos cruzados de alta precisión ofrece varias ventajas técnicas:

◆ Precisión de posicionamiento excepcional

El diseño de rodillos cruzados minimiza la desviación y garantiza la repetibilidad.

◆ Alta rigidez

Los rodillos precargados eliminan la holgura y mejoran la rigidez estructural.

◆ Movimiento suave

El contacto rodante reduce la fricción y los efectos de deslizamiento intermitente.

◆ Diseño compacto

Gran capacidad de carga en un tamaño reducido.

Estas características hacen que la etapa lineal de rodillos cruzados de precisión para automatización y óptica sea altamente eficaz en entornos exigentes.

6. Escenarios de aplicación

El proveedor de guías de rodillos transversales industriales ofrece soporte para una amplia gama de aplicaciones de alta precisión:

◆ Instrumentos ópticos

Alineación y calibración de lentes

◆ Equipos para semiconductores

Posicionamiento e inspección de obleas

◆ Sistemas de metrología

Plataformas de medición de alta precisión

◆ Dispositivos médicos

Posicionamiento preciso en equipos de diagnóstico

◆ Automatización y Robótica

Sistemas de montaje e inspección de precisión

iHF Group ofrece soluciones personalizadas de guías de rodillos transversales adaptadas a estas industrias.

7. Consideraciones sobre la instalación y la alineación

Para aprovechar al máximo un sistema de guías de rodillos transversales de precisión, es fundamental una instalación adecuada.

◆ Mejores prácticas:

●  Asegúrese de que las superficies de montaje sean planas y rígidas.

●  Evite sobrecargar la capacidad más allá de la especificada.

●  Mantener condiciones de funcionamiento limpias

●  Utilice el par de apriete adecuado

Estas prácticas garantizan un rendimiento óptimo de los sistemas de guías de rodillos transversales de larga duración.

8. Mantenimiento y confiabilidad

Un fabricante de guías de rodillos transversales duraderas debe hacer hincapié en la fiabilidad a largo plazo.

◆ Pautas de mantenimiento:

●  Lubricación periódica de rodillos y guías

●  Inspección para detectar contaminación o residuos

●  Verificación periódica de la exactitud

iHF Group diseña sistemas de deslizamiento de rodillos transversales que requieren poco mantenimiento, lo que reduce el tiempo de inactividad operativa.

9. ¿Por qué elegir iHF Group?

Como proveedor de confianza, iHF Group se especializa en la producción de guías de rodillos transversales de alta precisión.

◆ Puntos fuertes clave:

●  Tecnología de fabricación avanzada

●  Sistemas estrictos de control de calidad

●  Amplia gama de productos

●  Capacidad de suministro global

Su experiencia garantiza un rendimiento fiable en aplicaciones críticas de posicionamiento y control de movimiento.

10. Preguntas frecuentes (FAQ)

P1: ¿Cuál es la principal ventaja de un tobogán de rodillos cruzados?

Ofrece alta precisión, movimiento suave y excelente rigidez.

P2: ¿Cuál es la diferencia entre el avance del cabezal micrométrico y el accionamiento por husillo?

El cabezal micrométrico permite un ajuste cuantitativo, mientras que el husillo ofrece un movimiento suave y continuo sin escala.

P3: ¿Se pueden utilizar guías de rodillos transversales en sistemas multieje?

Sí, admiten configuraciones X, Y, XZ y XYZ.

P4: ¿Qué industrias se benefician más de las guías de rodillos transversales?

Óptica, semiconductores, metrología, dispositivos médicos y automatización.

Conclusión

El sistema de guías de rodillos cruzados iHF es una solución de alto rendimiento para el movimiento lineal de precisión, que ofrece una exactitud, estabilidad y flexibilidad inigualables. Su diseño innovador, combinado con múltiples opciones de accionamiento y configuraciones multieje, lo convierte en una herramienta indispensable en aplicaciones de ingeniería avanzada.

Gracias a su sólida experiencia técnica y capacidad de fabricación, iHF Group sigue ofreciendo sistemas de guías de rodillos transversales fiables y personalizables para las industrias de todo el mundo.
