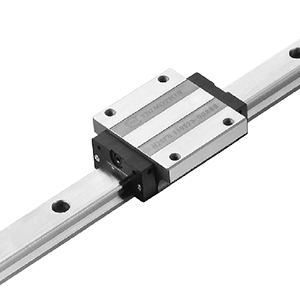

En la arquitectura de la automatización moderna, el mecanizado CNC, la fabricación de semiconductores y la robótica de recogida y colocación de alta velocidad, la integridad estructural de los ejes de movimiento lineal dicta el límite de rendimiento de todo el sistema. En el centro de estos sistemas multieje se encuentra la guía lineal , un componente crítico diseñado para soportar cargas útiles pesadas, minimizar los coeficientes de fricción y mantener una estricta repetibilidad posicional submicrónica bajo perfiles de aceleración agresivos.
Seleccionar el sistema de rodamiento lineal ideal requiere equilibrar las restricciones geométricas, las cargas estructurales, las condiciones ambientales y los requisitos de costos. Para los ingenieros de diseño mecánico, optimizar un eje no se trata de encontrar un componente genérico; se trata de configurar un conjunto mecánico preciso que elimine la deflexión, controle los fenómenos de adherencia y deslizamiento y extienda la vida operativa mecánica.
El principal desafío de diseño en la planificación del movimiento de múltiples ejes es configurar un eje que cumpla con los requisitos espaciales sin introducir voladizos estructurales o peso innecesario. Un riel guía lineal de longitud personalizada altamente optimizado aborda este desafío al brindar flexibilidad estructural en varios tamaños.

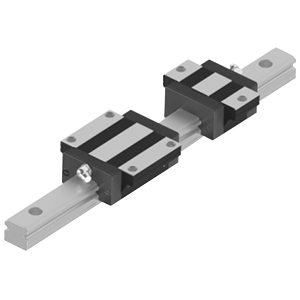

Al utilizar perfiles de riel que se pueden personalizar desde 25 mm hasta 2000 mm, los diseñadores de sistemas pueden adaptar sus configuraciones para que coincidan con los requisitos de recorrido exactos, eliminando la necesidad de cortes complejos en el sitio o compromisos estructurales. Para complementar esta gama dimensional, estos sistemas admiten configuraciones modulares, lo que permite de 1 a 8 bloques deslizantes por riel individual.
Para aplicaciones con recorridos de recorrido largos y cargas útiles bajas, una configuración de bloque único reduce la fricción y el par de arrastre. Por el contrario, para configuraciones industriales de alto momento y carga pesada, el montaje de varios bloques en un solo riel distribuye las cargas radiales, radiales inversas y laterales de manera uniforme. Este diseño de bloques múltiples mantiene las tensiones localizadas de forma segura dentro de los límites elásticos del material, evitando indentaciones en las orugas y un desgaste desigual.
Los entornos operativos varían ampliamente entre las diferentes industrias. Un sistema de movimiento lineal que se ejecuta dentro de una sala blanca de semiconductores de vacío ultraalto (UHV) enfrenta factores de estrés completamente diferentes a los de uno que opera en una línea de soldadura automotriz de alto rendimiento.
La selección de componentes de guía lineal de acero inoxidable evita la oxidación en entornos con alta humedad o desinfectantes químicos, lo que elimina el riesgo de picaduras en la superficie que pueden alterar los circuitos de recirculación de los rodamientos de bolas. Por otro lado, elegir un riel lineal de acero al carbono de alta rigidez maximiza la rigidez estructural bajo cargas estáticas y dinámicas pesadas. Esto evita la deformación elástica bajo grandes cargas de momento, manteniendo la deflexión estructural al mínimo absoluto durante cambios rápidos de dirección.
La ingeniería excesiva de un sistema mediante la especificación de tolerancias excesivas aumenta los costos generales del proyecto, mientras que la ingeniería insuficiente conduce a una desviación de la precisión y fallas estructurales prematuras. Para equilibrar costo y rendimiento, los sistemas de movimiento lineal modernos se estructuran en dos grados de precisión distintos, calibrados en fábrica.
Diseñado para automatización, manipulación de materiales, maquinaria de embalaje y sistemas de logística rentables. Esta calidad proporciona una solución confiable y de baja fricción donde el paralelismo estructural y el movimiento suave se valoran más que la precisión absoluta submicrónica.
Especialmente diseñado para campos exigentes como el manejo de semiconductores, el procesamiento láser, la inspección de obleas y las máquinas de medición de coordenadas (CMM). Una guía lineal industrial de grado de precisión presenta estrictas tolerancias dimensionales de altura y ancho. Esta consistencia geométrica limita el descentramiento vertical y horizontal durante el desplazamiento, evitando las microvibraciones y garantizando la precisión exacta necesaria para el corte por láser de alta resolución y la colocación de componentes electrónicos a escala nanométrica.
El rendimiento a largo plazo de cualquier rodamiento lineal depende de su dinámica de recirculación interna y del mantenimiento de la lubricación. Sistemas premium diseñados por iHF Group
Para evitar la pérdida de lubricante y evitar la entrada de contaminantes en el aire, cada bloque deslizante está equipado con sellos finales de doble labio integrados, sellos inferiores y raspadores internos. Las tapas de recirculación optimizadas dirigen los rodamientos de bolas suavemente a través de sus rutas de retorno, lo que reduce la fricción, reduce el ruido de funcionamiento y garantiza una distribución uniforme de la grasa. Este sistema de lubricación interna extiende los intervalos de mantenimiento, reduce el costo total de propiedad (TCO) y garantiza un funcionamiento constante y estable a lo largo de millones de metros lineales de recorrido.
En la automatización de alto rendimiento, la fiabilidad general de una máquina depende enteramente de la estabilidad de sus guías lineales. La elección de orugas lineales no calibradas y de baja especificación provoca frecuentes desvíos de posicionamiento, ruido mecánico excesivo y costosos tiempos de inactividad en la producción.
Al asociarse con un fabricante experimentado en movimiento lineal como iHF Group, los equipos de adquisiciones y los integradores de sistemas obtienen acceso a soluciones lineales altamente modulares y validadas en fábrica. Al ofrecer longitudes de rieles personalizables de hasta 2000 mm, opciones de materiales duales (acero inoxidable y acero al carbono) y clasificación de precisión especializada, iHF Group proporciona la base mecánica sólida necesaria para construir sistemas automatizados más rápidos, precisos y altamente duraderos.
